泰科2394102-2是一款白色母端子护套型连接器，采用双排四位设计（2×4），适用于60V标称电压架构的信号传输电路。其180°出线角度与电缆安装方式便于布线，支持屏蔽双绞线（STP）的压接端接，但本身不具备密封或屏蔽功能。该连接器适配厚度0.4mm、宽度0.5mm的公端对接件，关键机械特性集成于端子锁定。工作温度范围为-40℃至105℃，具备工业级环境适应性，符合泰科产品高可靠性及耐宽温特性的技术标准，适用于要求稳定信号连接的应用场景。

一、2394102-2中文手册

分类	详情

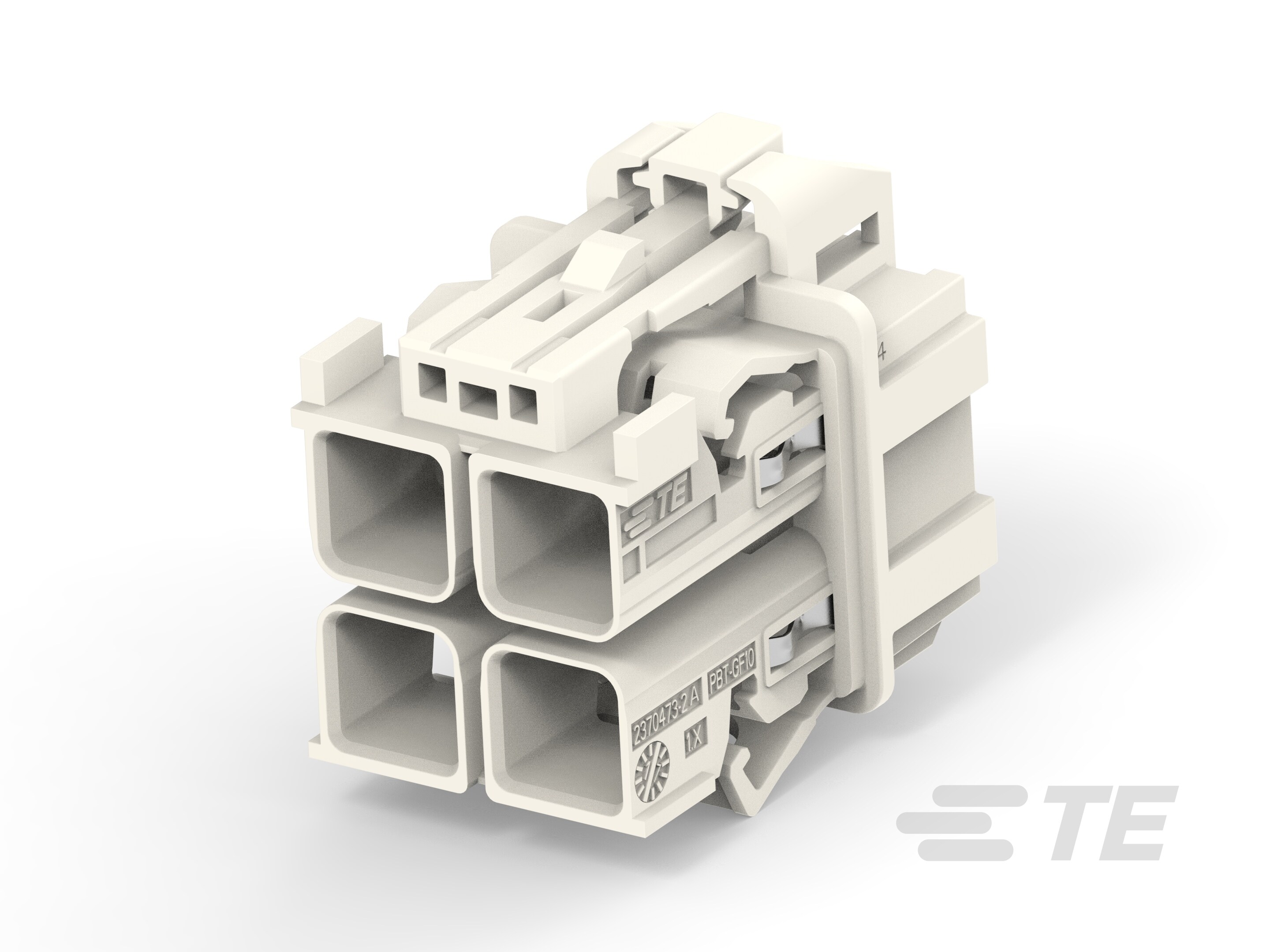

产品图
产品型号	2394102-2
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	4
标称电压架构(V)	60
出线角度	180°
连接器和键控代码	B
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	白色
工作温度（最大值）	105°C[221°F]
电缆类型	STP
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2394102-2现货
原厂手册	2394102-2数据手册.PDF

二、2394102-2配套型号

三、2394102-2适用领域

泰科2394102-2连接器凭借其紧凑设计、宽温适应性及信号传输稳定性，适用于以下专业领域：

1. 工业自动化控制：双排4位布局（180°出线角度）适配高密度线缆排布，-40℃至105℃工作温度范围满足工厂设备内部温度波动环境，保障传感器信号与控制指令的稳定传输。

2. 车载电子单元：键控代码B设计防止端子误插，电缆安装（自由悬挂）特性优化车辆线束布局，适用于ECU模块、仪表盘等信号传输场景，耐温性能（105℃峰值）确保高温工况可靠性。

3. 数据通信设备：双排端子结构平衡连接密度与信号完整性，STP电缆支持屏蔽抗干扰，适用于路由器、交换机内部板间信号连接，满足60V标称电压架构的低压传输需求。

4. 仪器仪表装置：压接端接方式提升电气连接稳定性，无密封设计适配设备内部干燥环境布线，白色壳体便于设备组装时的快速辨识与维护。

5. 消费电子产品：2排4位紧凑型结构适配小型电子设备内部连接，宽温域支持（-40℃至105℃）覆盖电子产品多样化使用环境，优化如家电控制板的线缆管理效率。

该连接器通过键控防错、宽温耐受及双排布局设计，在有限空间内实现高稳定性信号传输，白色壳体增强设备内部组件的视觉识别性。

四、2394102-2常见问题与解决方案

1. 安装稳定性不足

问题：采用自由悬挂安装方式（电缆安装）缺乏机械固定点，在振动或外力拉扯下易导致连接器位移或脱落。

方案：增设应力消除附件（如卡扣或绑带），确保电缆受力点远离端子区域；或通过支架/导轨构建辅助支撑结构，分散外部应力。

2. 密封防护失效

问题：因无内置密封设计，湿度过高（>80%RH）或污染物侵入可能导致内部端子腐蚀或短路。

方案：严格管控安装环境湿度；若需防水，可在接口处加装硅胶密封圈，并定期清洁连接界面。

3. 端子接触异常

问题：1.2mm母端子压接高度偏离公差（±0.2-0.5mm）或氧化层增厚，引起接触电阻升高、信号失真。

方案：使用经校准的压接工具操作；采用专用金属清洁剂清除氧化层；定期检测端子电阻值，超差即更换。

4. 外壳结构损伤

问题：尼龙材质在长期超温（>105℃）或接触酸/碱溶剂时易发生变形、脆化。

方案：避免用于腐蚀性环境；高温场景更换金属外壳型号；例行检查外壳有无裂纹或形变。

5. 键控定位失准

问题：键控代码"B"与公端未精确匹配，引发端子错位或插接困难。

方案：安装前双重验证公母端键控代码一致性；使用导向销或夹具辅助对准，确保端子阵列完全共轴。
