泰科TE2287906-2 50Ω线对板射频连接器 现货
泰科2287906-2是一款线到板连接器，专用于印刷电路板信号端接。单行1位设计，阻抗50Ω，采用PA GF主体材料和金电镀端子插针，确保低接触电阻及耐腐蚀性。尺寸紧凑（5mm高×24.5mm长×7.5mm宽），支持边缘安装和通孔焊接固定。工作温度-40°C至105°C，频率范围0-6000MHz，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17规范，适用于工业信号传输环境，具有高稳定性和环境适应性。
一、2287906-2中文手册
| 分类 | 详情 |
|---|---|

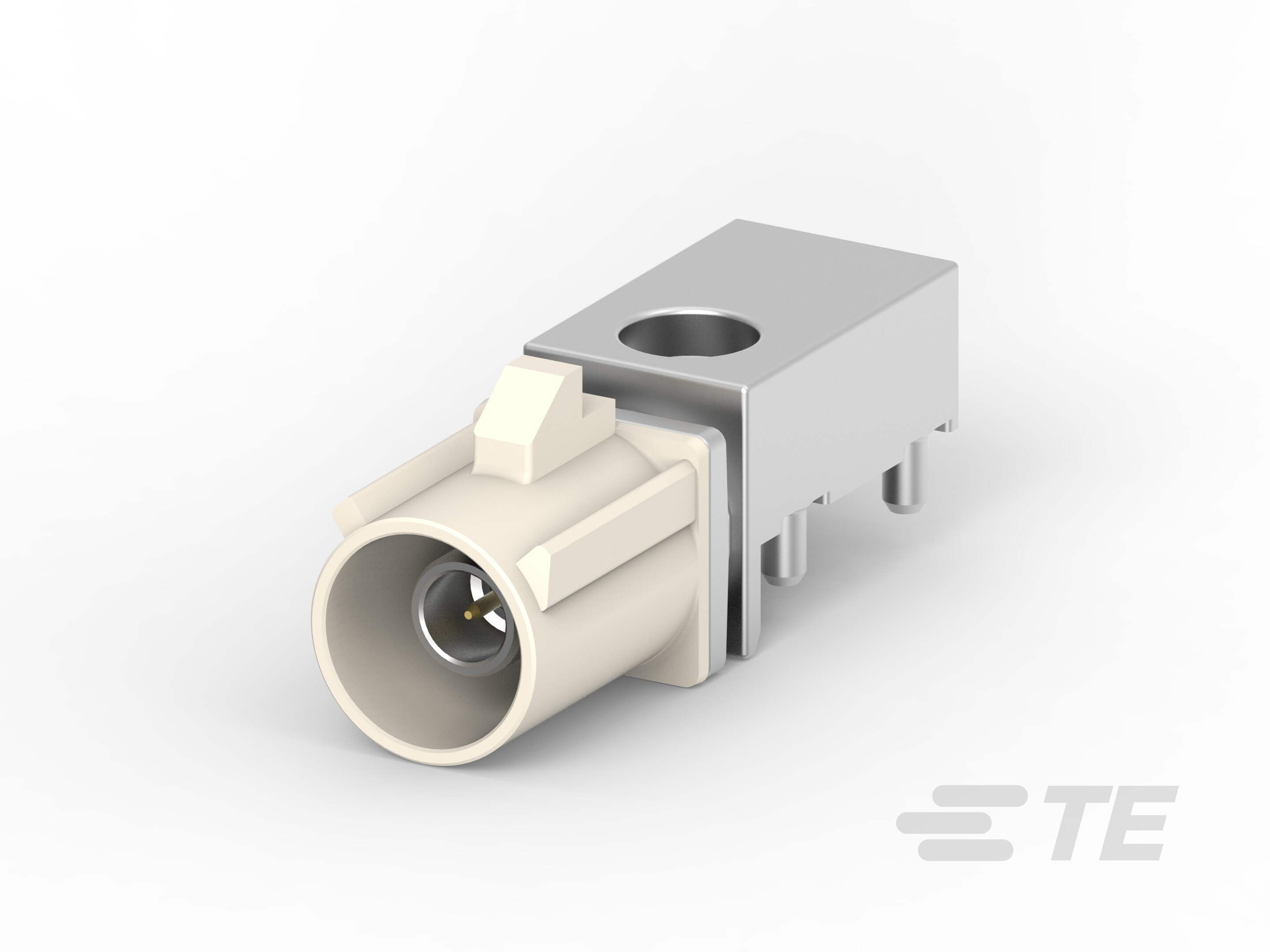

| 产品图 |  |
| 产品型号 | 2287906-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡黄色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287906-2现货 |
| 原厂手册 | 2287906-2数据手册.PDF |
二、2287906-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-2 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 2287906-2配套型号大全 |
三、2287906-2适用领域
泰科2287906-2连接器凭借其高频稳定性、高温耐受性及精准配接设计，主要服务于以下专业领域：
1. 工业自动化控制系统
玻纤增强尼龙（PA GF）壳体耐受-40℃至105℃极端温度，通孔焊接安装确保PCB边缘连接的机械稳固性，适用于电机控制器、PLC模块等高温震动环境下的低频信号传输，键控代码B有效防止端子错插。
2. 汽车电子单元
.51mm镀金针式端子保障高频信号完整性（支持6GHz以内频率传输），淡黄色壳体实现快速视觉识别。配合SAE/USCAR-17标准兼容性，专用于ECU控制板与线束间的传感器信号对接，耐高温特性满足发动机舱周边设备需求。
3. 通信设备基建设备
50Ω阻抗匹配优化射频信号传输，6GHz工作频率覆盖主流无线通信频段，通孔焊接固定方式确保基站设备、路由器等PCB板级连接的长期可靠性，单行紧凑结构（24.5×7.5mm）适应高密度电路布局。
4. 高温家电控制系统
105℃耐温能力适配空调压缩机驱动板、厨电功率模块等发热区域的板端连接，焊尾安装消除线缆应力，UL 94V级阻燃材料降低设备热失效风险。
该连接器通过镀金端子接触面提升信号传输质量，键控机制与高温材料协同保障车载及工业场景中的持久稳定性，其高频特性与抗环境应力设计满足严苛电子系统的核心连接需求。
四、2287906-2常见问题与解决方案
(基于产品特性：PCB板端安装，键控代码B，PA GF壳体，金镀层端子，1A电流上限，工作温度-40℃~105℃)
1. PCB焊点开裂或脱离
问题：焊尾固定点承受振动或插拔应力时，易导致焊点疲劳开裂（尤其通孔焊接结构）。
方案：加强PCB焊点支撑，采用阶梯式焊接（焊锡高度≥0.3mm），或增加辅助固定胶（如环氧树脂）。
2. 高温环境下壳体变形
问题：PA GF壳体在接近上限温度（>100℃）或循环热应力下易软化变形。
方案：确保工作温度≤90℃；高温工况改用金属外壳型号（如兼容系列），或增强PCB散热设计。
3. 键控代码错位导致误插
问题：键控代码B未与公端匹配时，强行插拔造成端子弯曲或PCB焊盘损伤。
方案：插接前目视核对键槽方向；使用带防呆设计的插座，或在PCB标注对准标记。
4. 接合插针微变形或断裂
问题：0.51mm插针直径在侧向受力时易弯曲，频繁插拔可能断裂。
方案：采用导向夹具辅助插接；限制插拔次数（≤500次）；定期检查插针直线度。
5. 过电流导致接触失效
问题：端子额定电流仅1A，超负荷使用会使金镀层烧蚀，电阻激增。
方案：严格限制通过电流≤0.8A；设计并联电路分流，或更换高电流型号连接器。
6. 湿气引发绝缘下降
问题：非密封设计（IP等级未标注）在湿度>80%RH时，PCT电介质可能产生漏电流。
方案：PCB喷涂三防漆覆盖非接合区；控制环境湿度≤75%RH，或改用密封型连接器。
