泰科TE2287906-6线到板50Ω高频信号连接器现货

泰科2287906-6是一款50Ω阻抗的射频线对板连接器，专为印刷电路板边缘安装设计，适用于0-6000MHz高频信号传输。其单行单位结构（行数1，位数1）配金镀插针端子，确保低接触电阻和稳定连接，额定电流1A。主体采用PA GF材料，工作温度范围-40°C至105°C，具备优良耐磨与抗腐蚀性。尺寸紧凑（长24.5mm×宽7.5mm×高5mm），坚果褐色外壳，支持前端安装并符合SAE/USCAR-17工业标准，适用于各类高可靠性电子设备的信号接口需求。

一、2287906-6中文手册

分类	详情

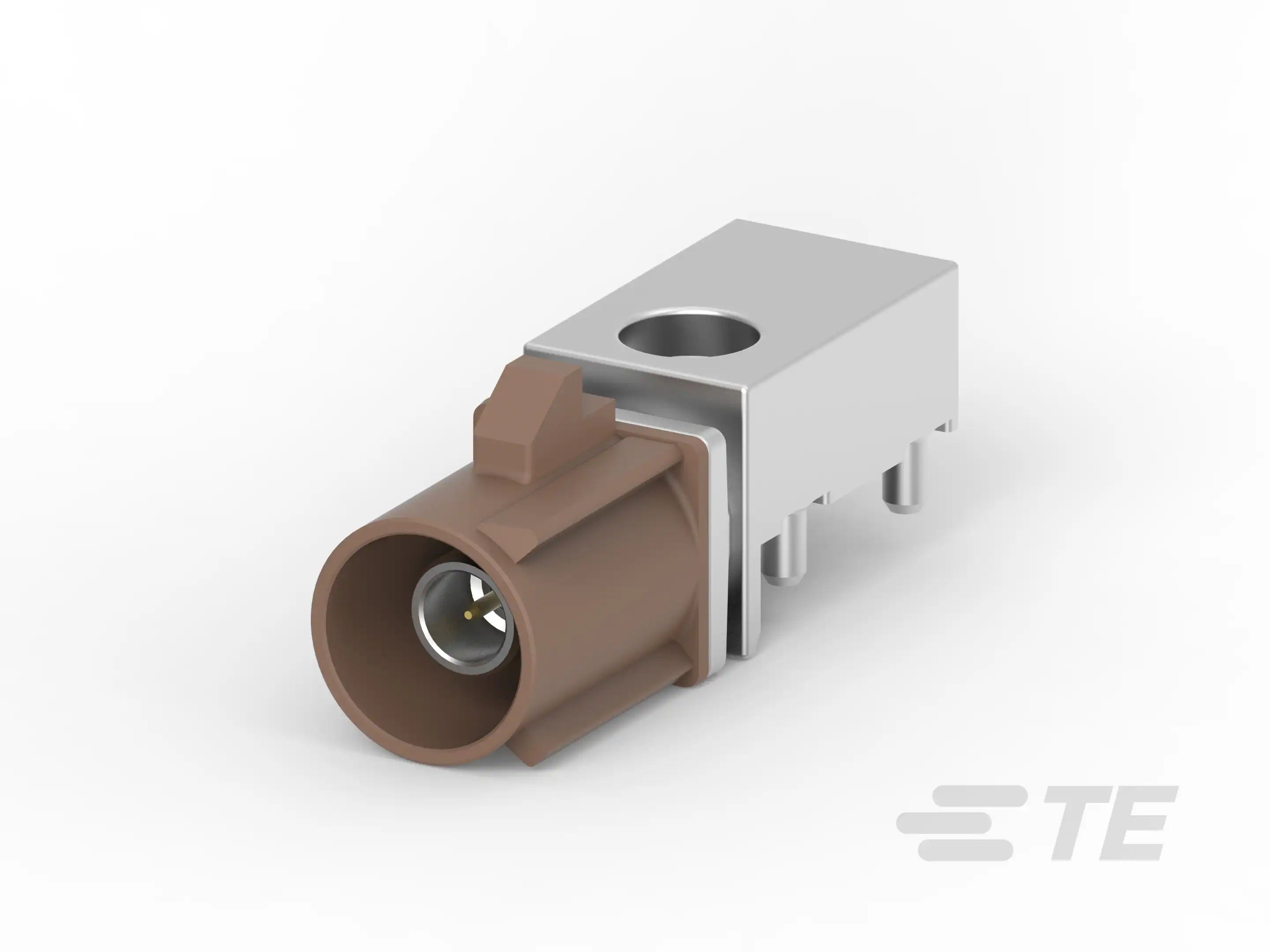

产品图
产品型号	2287906-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287906-6现货
原厂手册	2287906-6数据手册.PDF
