泰科5-2287906-4是一款单位置线到板连接器，专用于印刷电路板上的信号电路连接。其阻抗为50Ω，支持0-6000 MHz工作频率，适用于高频信号传输。主体材料为PA GF增强聚合物，电介质为PCT，具备UL 94V-1/V-2阻燃等级，工作温度范围-40至105℃，兼容SAE/USCAR-17汽车标准。安装方式为边缘定向、板装前端固定，采用通孔焊接端接；端子为插针型，触点镀金以提高导电性，外部镀锡，最大电流1A，接合直径0.51mm。紧凑尺寸（长24.5mm×宽7.5mm×高5mm），壳体酒红色，广泛用于工业及汽车领域。
一、5-2287906-4中文手册
| 分类 | 详情 |
|---|---|

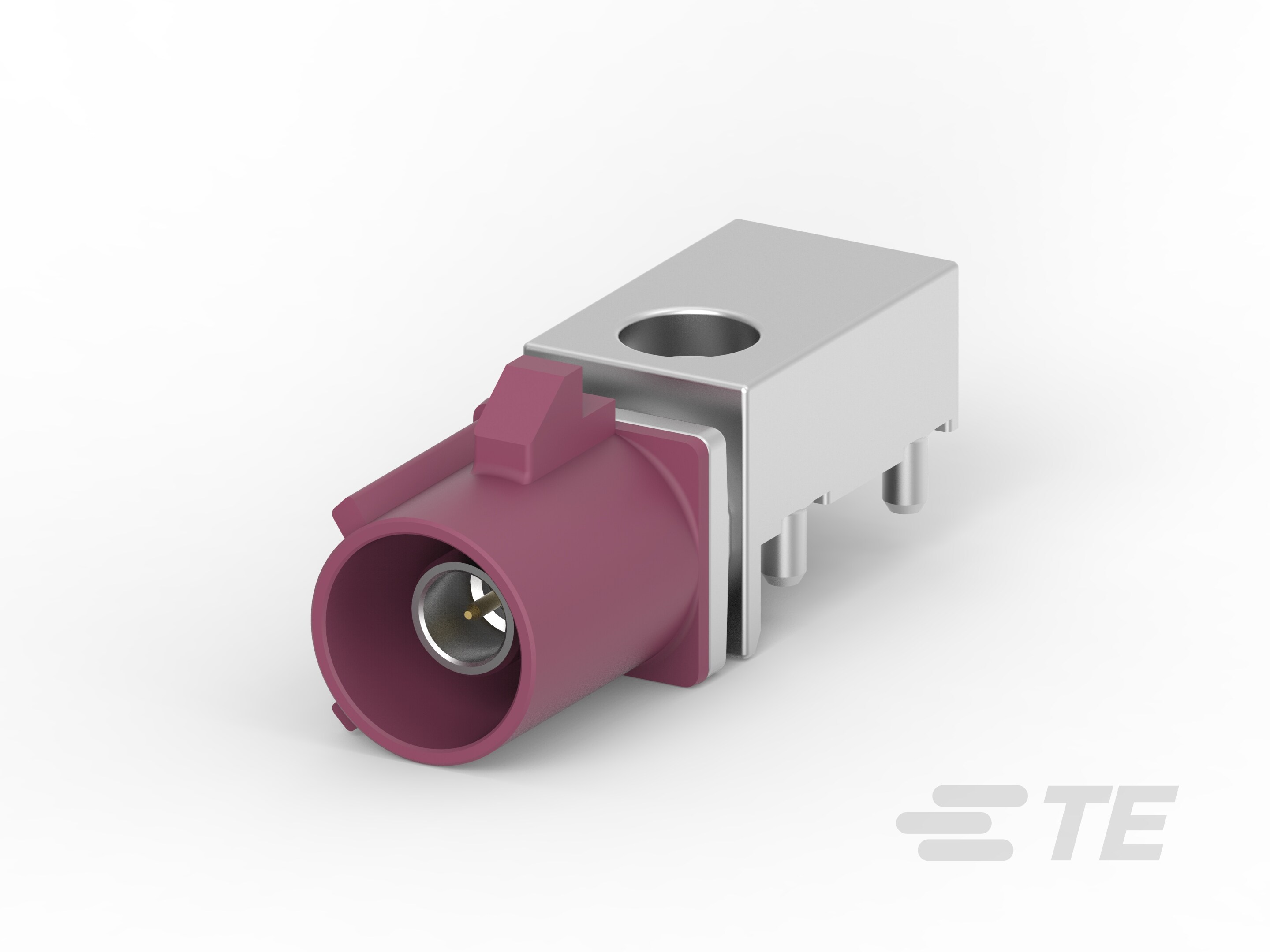

| 产品图 |  |
| 产品型号 | 5-2287906-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287906-4现货 |
| 原厂手册 | 5-2287906-4数据手册.PDF |
二、5-2287906-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-4 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2287906-4配套型号大全 |
三、5-2287906-4适用领域
泰科5-2287906-4连接器凭借其高频性能、宽温适应性及工业级可靠性，主要应用于以下领域：
1. 汽车电子控制系统：
符合SAE/USCAR-17标准，键控代码D有效防止车载ECU、传感器接口的误插，确保信号完整性。
通孔焊接安装结合焊尾固定设计（端子额定电流1A），适配车辆震动环境；镀金插针端子（直径0.51mm）保障微电流传输稳定性，支持-40℃至105℃宽温运行。
2. 工业自动化设备：
PA GF材质壳体（UL 94V-1/V-2阻燃）耐受高机械应力与化学腐蚀，适应机床、PLC控制柜等场景。
PCB边缘安装方式优化空间布局，6GHz高频带宽（0-6000MHz）兼容工业以太网、RFID模块等信号传输需求。
3. 通信及射频设备：
50Ω阻抗匹配射频电路，金镀层中心接触件减少信号衰减，适用于基站天线模块、路由器内部高频互联。
单行紧凑布局（宽度7.5mm）支持高密度PCB布线，满足微型化通信设备设计。
4. 精密仪器与测量系统：
全温度范围（-40℃至105℃）保持电气稳定性，镀金端子抗氧化特性适配医疗监测设备、实验室仪器的低电流信号传输。
前端面板安装结构简化设备维护流程，酒红紫色壳体便于故障快速定位。
5. 新兴能源设备核心模块：
耐高温特性（105℃）兼容光伏逆变器、电池管理系统内部环境，通孔焊接确保大电流路径可靠性。
高频支持能力优化新能源设备的无线通信模块连接效能。
该连接器通过高频宽频设计、工业级材料及键控防误机制，在严苛工况下实现持久稳定的信号传输，酒红紫外壳显著提升设备内部组件的辨识度与维护效率。
四、5-2287906-4常见问题与解决方案
1. 焊接点疲劳断裂
问题：因焊尾固定方式依赖PCB焊点，长期振动或外力易致焊点开裂。
方案：采用高可靠性焊接工艺（如波峰焊），焊后增加支架辅助支撑，避免焊点直接受力。
2. 端子氧化导致接触失效
问题：金层+锡镀层的插针端子（直径0.51mm）在潮湿环境中氧化，接触电阻升高。
方案：使用专用电子清洁剂清除氧化层；安装时避免手触端子，防止汗液腐蚀。
3. 高温环境变形风险
问题：PA GF外壳在>105℃时可能软化变形（超工温上限）。
方案：工作环境温度监控（建议≤80℃）；高温工况改用金属外壳兼容型号（如5-2287906-6）。
4. 对插错位损坏端子
问题：键控代码D未对准或PCB安装偏斜，导致插针受力弯折。
方案：采用导向柱辅助对准；安装时确保PCB边缘垂直入位（公差<0.5mm）。
5. 高频信号干扰
问题：无屏蔽设计（0-6000MHz），在复杂电磁环境中易受串扰。
方案：缩短布线长度（建议<50mm）；接地铜箔包裹非连接区，降低噪声耦合。
