泰科TE 3-2287907-2线对板RF连接器高频高压现货

泰科3-2287907-2是一款单排位板端安装射频连接器，采用50Ω阻抗设计，支持最高6000MHz工作频率及800VAC电压。其通孔焊接式PCB安装方式配备焊尾固定结构，粉橙色PCT绝缘材料壳体符合UL 94V-1阻燃等级。核心接触件采用金镀层插针（直径0.51mm）确保信号传输稳定性，外部端子锡镀层提供可靠电气连接。紧凑型设计（24.5×10×8.4mm）满足-40℃至105℃宽温域工作环境，符合SAE/USCAR-17标准，适用于工控设备、汽车电子等领域的板级信号传输应用。

一、3-2287907-2中文手册

分类	详情

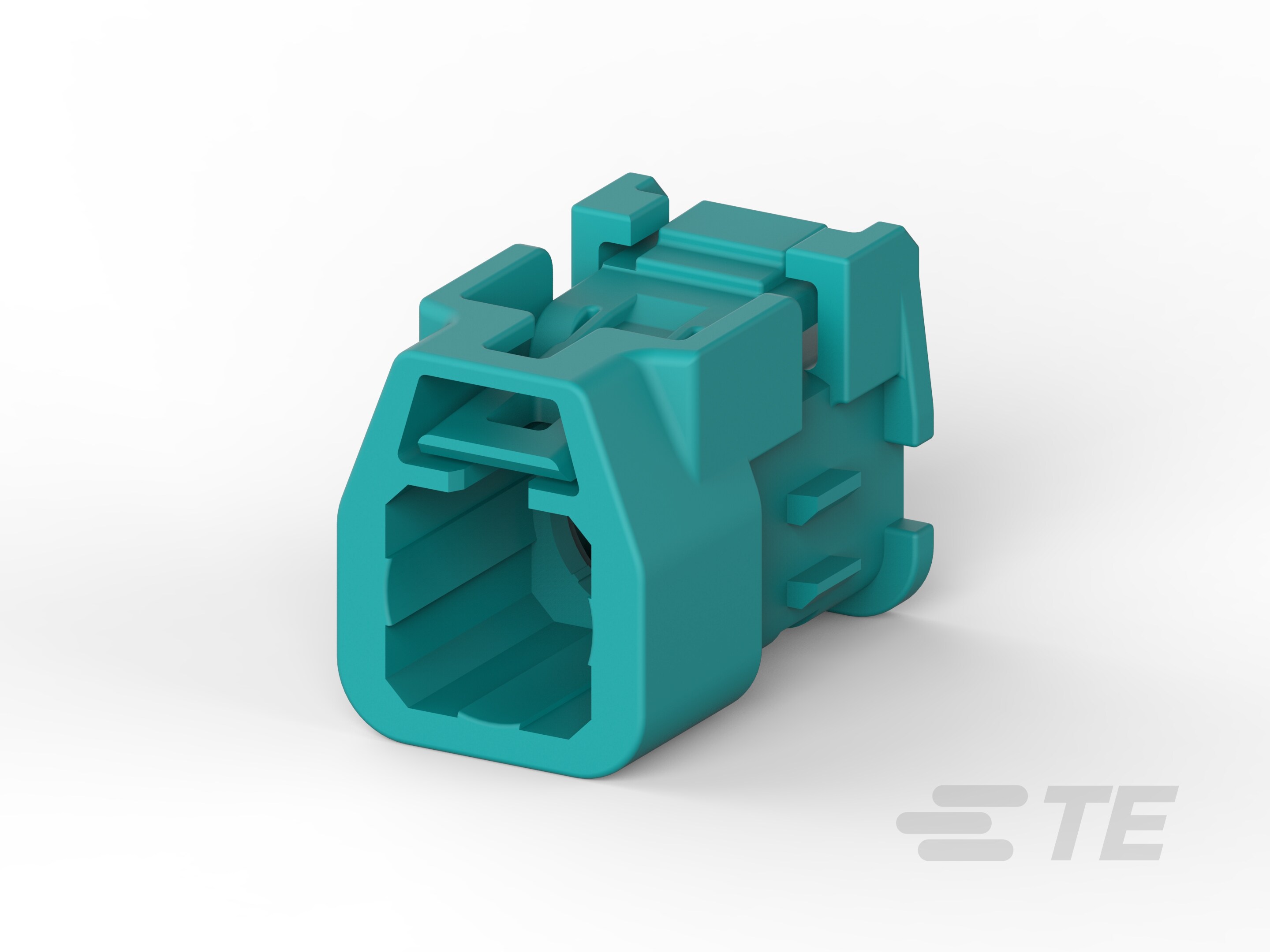

产品图
产品型号	3-2287907-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	3-2287907-2现货
原厂手册	3-2287907-2数据手册.PDF

二、3-2287907-2配套型号

三、3-2287907-2适用领域

1. 工业自动化控制

PA GF主体材料（耐温-40℃至105℃）配合PCB焊尾安装设计，耐受生产设备的高温及振动环境，通孔焊接确保印刷电路板上传感器信号传输的机械稳定性。

2. 汽车电子系统

键控代码M与0.51mm精密插针构成防误插机制，金镀端子接触层保障车载控制模块的微电流信号完整性（1A/50Ω），满足SAE/USCAR-17车载设备连接标准。

3. 高频通信设备

0-6000MHz宽频工作范围支持基站路由器的射频信号传输，锡镀外部端子结合单行布局（间距4mm）优化高频抗干扰能力，适用于5G设备内部电路板级连接。

4. 医疗电子仪器

无铅锡镀工艺符合医疗设备环保要求，粉橙色壳体提供组件快速识别，可清洁表面结构适配消毒流程，-40℃低温耐受性保障监护仪器的环境适应性。

5. 新能源电力系统

PA GF材料抗紫外线老化特性适应光伏逆变器环境，221°F极限耐温保障输变电控制单元可靠性，粉橙色壳体在变电站密集布线中实现快速故障定位。

该产品通过金镀接触件与宽温域材料设计，在维持信号完整性的同时实现极端环境下的持久连接，板缘安装方式进一步提升工业系统集成的空间效率。

四、3-2287907-2常见问题与解决方案

1. PCB焊接稳定性不足

问题：作为通孔焊接型线对板连接器，在振动环境中焊点易因应力集中发生开裂。

方案：确保焊尾引脚与PCB孔径匹配公差≤0.1mm，波峰焊温度严格控制在260±5℃范围，焊后添加支撑胶固定连接器本体。

2. 高温环境材料变形

问题：PA GF材质外壳在接近工作温度上限（>100℃）时机械强度下降，导致安装结构松动。

方案：工作环境超过90℃时需强制风冷散热，持续高温工况建议改用金属外壳兼容型号，定期检查外壳收缩率（标准值＜0.8%）。

3. 信号传输衰减

问题：无屏蔽设计且在6GHz高频工作时，阻抗波动（标称50Ω）易引起信号反射。

方案：布线时保持阻抗连续性，高频应用需控制线缆长度≤30cm，必要时增加铁氧体磁环抑制干扰。

4. 插针接触可靠性下降

问题：φ0.51mm镀金插针在频繁插拔下镀层磨损，导致接触电阻超标（＞20mΩ）。

方案：使用专用防静电镊子操作，插拔周期≤500次，定期用异丙醇清洁端子界面；接触电阻异常时需更换连接器。

5. 化学腐蚀风险

问题：尼龙外壳在酸/碱蒸气环境中易发生应力开裂（UL94V-1/V-2防火等级不耐化学腐蚀）。

方案：避免接触pH值＜4或＞10的化学介质，腐蚀性环境需加装防护外壳，每月进行外观检查（重点关注粉橙色壳体变色）。
