泰科TE 3-2287907-1 PCB线到板信号插针连接器 现货

泰科3-2287907-1是一款专为信号传输设计的单针射频连接器，适用于板端安装。其核心特性包括50Ω阻抗匹配、6GHz工作频率上限、1A最大电流承载能力以及800VAC额定电压。连接器主体采用玻纤增强聚酰胺（PA GF）材料，配备镀金中心端子以保证高频信号完整性，焊尾表面镀锡以便PCB焊接。环境耐受性方面，支持-40°C至+105°C的工作温度范围。结构上采用通孔焊接固定（THT）和边缘安装形式，整体尺寸为24.5mm×10mm×8.4mm，胭脂红色壳体，符合SAE/USCAR-17汽车应用标准及UL 94V级阻燃认证，适用于汽车电子等高可靠性领域。

一、3-2287907-1中文手册

分类	详情

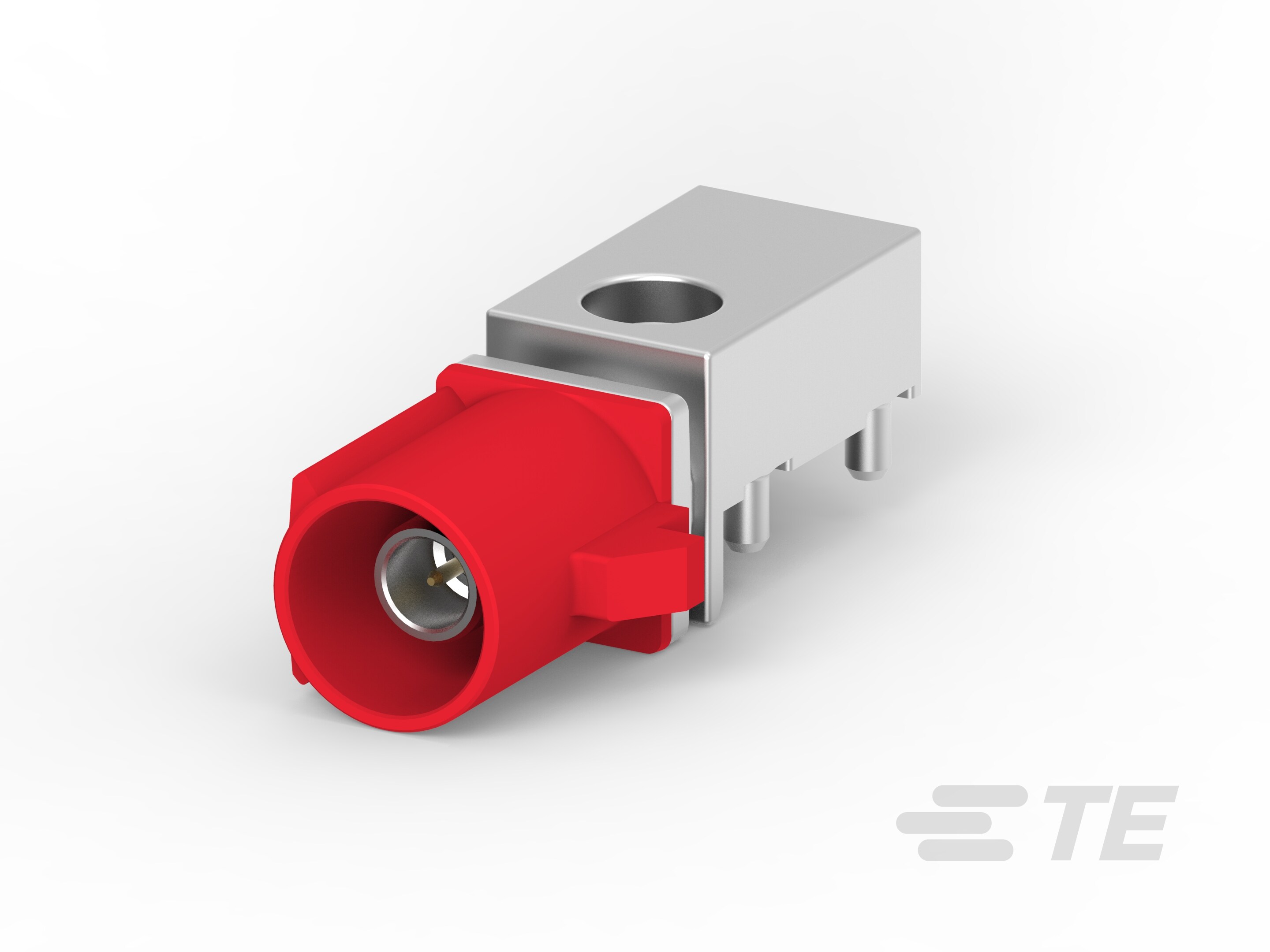

产品图
产品型号	3-2287907-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	L
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	胭脂红
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	3-2287907-1现货
原厂手册	3-2287907-1数据手册.PDF

二、3-2287907-1配套型号

三、3-2287907-1适用领域

泰科3-2287907-1连接器凭借其精密电气特性与结构设计，主要适配信号传输领域，具体应用场景包括：

1. 高频信号传输设备

工作频率范围0-6000MHz（6GHz）与50Ω阻抗设计，适用于射频模块、测试仪器及基站设备中的PCB板级信号传输，金电镀端子保障高频信号完整性。

2. 汽车电子控制单元（ECU）

符合SAE/USCAR-17标准，通孔焊接端接提供稳固的PCB边缘安装能力；-40℃至105℃宽温域适应发动机舱极端环境，胭脂红壳体便于系统布线识别与维护。

3. 工业控制板卡互连

单针线对板结构（位数为1）支持紧凑型控制器内部连接，1A电流承载能力满足传感器信号传输需求；PA GF材质壳体具备UL 94V-1/94V-2阻燃等级，保障设备安全运行。

4. 精密仪器内部接线

0.51mm直径插针确保微电流电路连接的精确性，锡电镀焊尾提升焊接可靠性，适用于医疗设备、实验室仪器等对信号精度要求严苛的场景。

该连接器通过高频优化设计、宽温域耐受性及符合汽车级标准，在微电流信号传输场景中实现稳定互连，其醒目的胭脂红壳体增强了设备装配阶段的辨识效率。

四、3-2287907-1常见问题与解决方案

1. 安装松动或脱落

问题：PCB板边缘安装方式缺乏辅助固定结构，易因设备振动或机械冲击导致连接器移位。

方案：附加卡扣或绑带等应力消除附件，均匀分散电缆张力，或使用支撑框架提升整体稳定性。

2. 密封性不足

问题：非密封设计在潮湿或多尘环境中易渗入污染物，影响信号传输性能。

方案：定期清理接口表面，使用第三方硅胶密封圈提升防水能力，并将环境湿度控制在80%RH以下。

3. 端子接触不良

问题：母端子压接高度公差超出±0.2~0.5mm范围或表面氧化导致接触电阻升高，影响低频信号传导。

方案：严格遵循压接工艺规范，利用专业清洁工具去除端子氧化层，并替换失效端子。

4. 外壳变形或腐蚀

问题：PA GF增强尼龙材料在105°C以上高温或酸性/碱性接触中易软化或化学降解。

方案：避免暴露于极端温升或腐蚀性液体场合，高温应用中替换为金属外壳变体，并定期检查材料完整性。

5. 键控错位或对准偏差

问题：键控代码L未与对端公头精确匹配，引发插入错位和通信故障。

方案：插拔前核实两端键控标识和端子排列顺序，采用对准夹具辅助定位，确保物理接口无缝对接。

注： 本文由AI生成，已人工审核。
