TE 3-2287907-0线到板高频信号连接器金镀端子现货
泰科3-2287907-0是一款单针板载式射频信号连接器，专为印刷电路板设计。它采用咖喱色PA GF材质壳体，工作频率范围覆盖0至6000 MHz，特性阻抗50Ω，适用于高速信号传输。该连接器采用通孔焊接安装，前端面板固定，具有带键控代码的插针端子（直径0.51mm）。核心触点及射频中心端子均采用金镀层以保证信号完整性，外部端子和PCB固定部位为锡镀层。其工作电压800VAC，额定电流1A，可承受-40℃至105℃的严苛温度环境，符合UL 94V-1/V-2阻燃标准和SAE/USCAR-17汽车电子规范。作为泰科电子微型互连解决方案的代表，适用于高可靠性要求的信号电路应用。
一、3-2287907-0中文手册
| 分类 | 详情 |
|---|---|

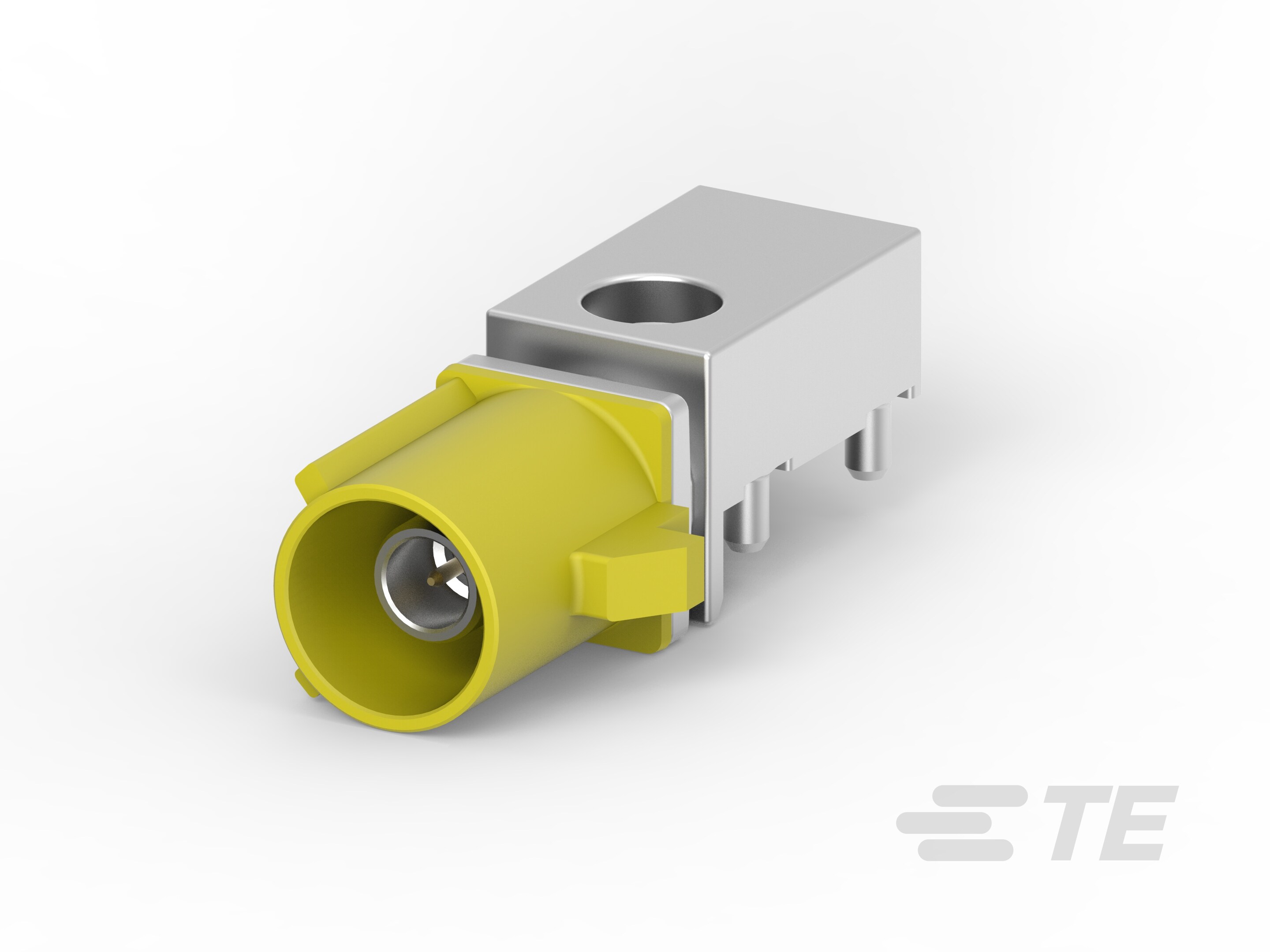

| 产品图 |  |
| 产品型号 | 3-2287907-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | K |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 咖喱色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 3-2287907-0现货 |
| 原厂手册 | 3-2287907-0数据手册.PDF |
二、3-2287907-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-0 | 暂无 |
| 更多配套型号查询 | 3-2287907-0配套型号大全（暂无） |
三、3-2287907-0适用领域
泰科3-2287907-0连接器凭借其高频性能、高可靠性及紧凑设计，广泛应用于以下领域：
1. 高频通信设备：阻抗50Ω和工作频率范围0-6000MHz支持射频与微波信号传输，金镀层端子确保低接触电阻和高信号完整性，适用于基站、路由器及无线模块等设备，实现稳定信号连接。
2. 汽车电子系统：兼容SAE/USCAR-17标准，工作温度-40℃至105℃适配苛刻的车载环境，通孔焊接固定方式保障振动工况下的端子对准精度，常用于ECU控制单元和传感器接口。
3. 工业控制与自动化：PA GF材质外壳提供耐高温与机械强度，宽温范围(-40℃至105℃)适应工厂高振动环境，紧凑尺寸(24.5mm×10mm×8.4mm)简化边缘PCB安装，用于传感器和机械控制链路。
4. 测试测量仪器：信号专用电路应用结合高频率范围，阻抗匹配机制确保零延迟传输，便于集成到示波器、频谱分析仪等设备，提升数据采集精度。
5. 消费电子产品：线到板连接方式支持灵活布线，锡电镀和UL 94V-1/V-2阻燃等级保障安全运行，适用于家用电器及数据设备的内部信号传输。
该连接器通过50Ω特性阻抗、金触点端子及通孔安装机制，确保在复杂场景中实现长期稳定连接，咖喱色外壳进一步提升工业场景中的快速识别。
四、3-2287907-0常见问题与解决方案
泰科3-2287907-0是一款线到板连接器，专为印刷电路板（PCB）设计，提供稳定信号传输。该型号具备阻抗50Ω、工作电压800VAC、工作温度范围-40至105°C等特性，主体材料为尼龙基材（PA GF），键控代码为K。安装方式为PCB边缘固定（焊尾端接），端子类型为插针（直径0.51mm），接触部电镀金（Au）以增强导电性。结合其特性，以下是使用中可能遇到的常见问题及对应解决方案。
1. PCB安装松动或脱焊
问题：PCB边缘安装依赖焊接固定点，在振动或外力环境下可能导致焊点松脱，影响连接稳定性。
方案：确保焊接作业符合IPC标准，添加辅助固定件（如卡扣或支架）以分散应力，并定期检查焊点完整性，避免过度外力干扰。
2. 端子接触不良
问题：插针端子压接或焊接不当（例如超出公差±0.2mm），或金镀层表面氧化造成接触电阻升高，引发信号丢失。
方案：严格遵循焊接高度公差（±0.2~0.5mm），使用无尘清洁工具去除氧化层，必要时更换端子以保持电气性能。
3. 外壳软化或变形
问题：尼龙基材（PA GF）在高温（接近105°C极限）或腐蚀性环境中易软化变形，影响结构强度。
方案：避免暴露于强酸/碱或持续高温工况，在高热场景下采用散热措施或更换金属外壳替代型号，并执行定期结构检查。
4. 键控对准偏差
问题：键控代码K与公端未正确匹配，导致连接器无法精准对接，引发信号中断或连接不稳。
方案：安装前核对键控代码及端子排列顺序，使用对准工具辅助定位，确保所有部件精确安装到位。
5. 温度适应性局限
问题：工作温度上限为105°C，在高温或低温极端工况下可能影响材料弹性和端子性能，导致连接可靠性下降。
方案：控制在推荐温度范围内（-40至105°C）应用，避免长期暴露于极端环境，并加强环境监测（如使用温度传感器）。
注： 本文由AI生成，已人工审核。
