TE 2-2287907-9高频信号线到板连接器现货

泰科2-2287907-9是一款单排、单位的射频线对板连接器，采用通孔焊接方式边缘安装于印刷电路板。其核心特性为50Ω阻抗和0-6GHz工作频率，适用于信号传输场景。主体采用淡棕色玻纤增强聚酰胺（PA GF），接合插针直径为0.51mm。核心接触件采用镀金处理，确保信号完整性；外部焊尾端子和PCB固定部位为镀锡。该连接器支持-40°C至105°C宽温环境，工作电压高达800VAC，最大载流1A，具备UL 94V-1/V-2阻燃等级，并兼容SAE/USCAR-17行业标准。结构包含插针端子和键控代码I设计，提供焊尾和接合双重固定机制，整体尺寸为24.5mm×10mm×8.4mm。

一、2-2287907-9中文手册

分类	详情

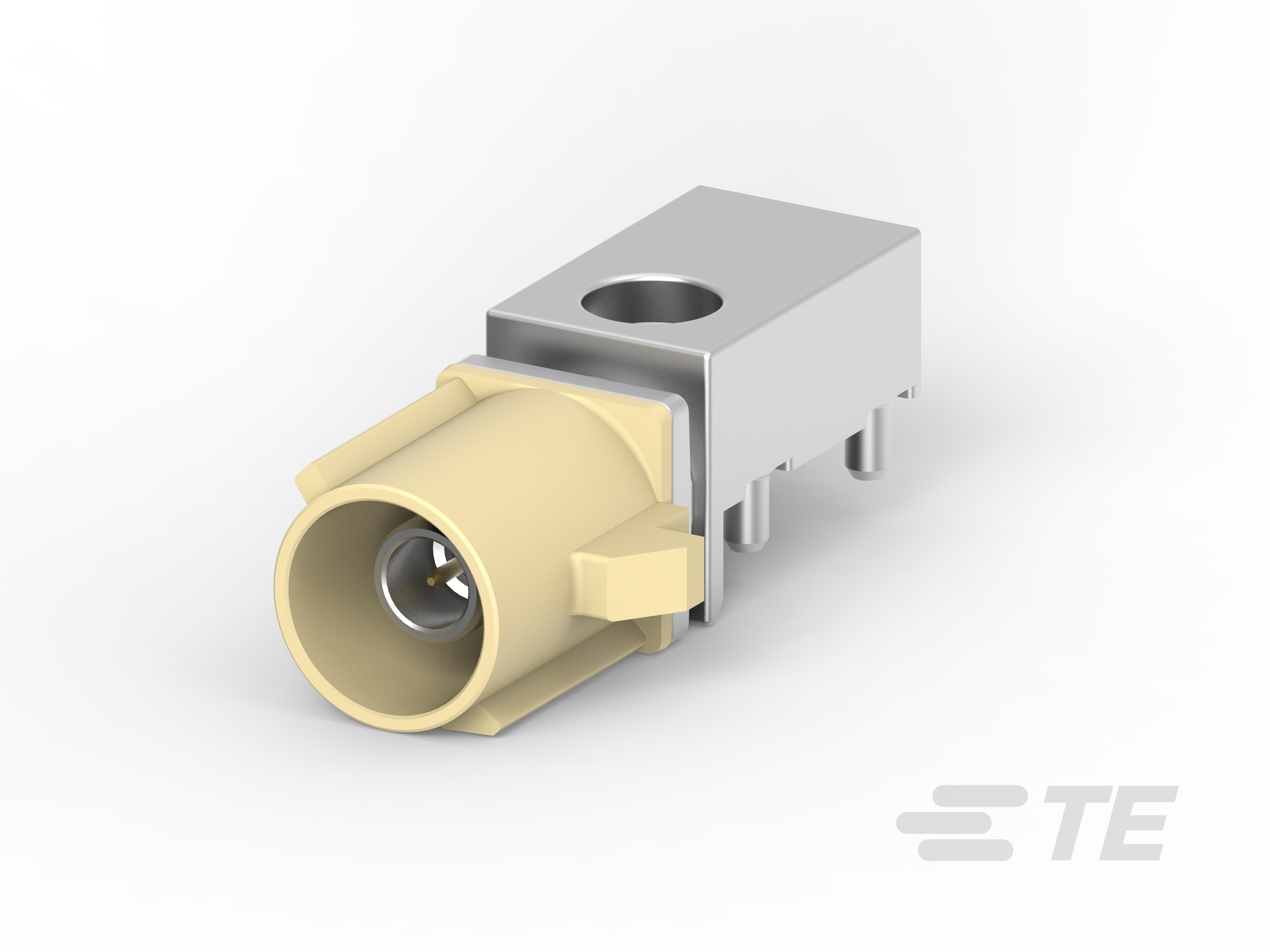

产品图
产品型号	2-2287907-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287907-9现货
原厂手册	2-2287907-9数据手册.PDF

二、2-2287907-9配套型号

三、2-2287907-9适用领域

泰科2-2287907-9连接器以其精确的信号传输能力、键控对准机构以及宽工作温度范围特性，适用于以下核心领域：

1. 工业自动化与设备控制：PA GF材料外壳（耐温-40℃至105℃）及板安装设计保障在高振动工业环境中的稳定性，支持传感器与控制系统的信号可靠连接。

2. 汽车电子系统：键控代码I与50Ω阻抗匹配机制防止误插，适用于车载ECU、传感器接口等场景，确保行车相关数据信号的准确传输与防护。

3. 通信与数据传输设备：工作频率范围0-6000MHz支持高频信号需求，金镀层端子确保低损耗信号传递，适配路由器、基站等设备的线到板连接布局。

4. 消费电子与家用电器：紧凑型设计（高度8.4mm）和通孔焊接安装简化PCB集成，适用于智能家居控制板与小型电器的信号接口连接。

5. 医疗仪器内部布线：宽温域适应性（-40℃至105℃）和防尘设计保障设备内部信号链路的稳定性，支持可维修结构在维护流程中的简易操作。

四、2-2287907-9常见问题与解决方案

1. 安装稳定性不足

问题：边缘安装型焊尾固定结构在振动环境中可能出现位移风险。

方案：强化PCB焊点机械强度，推荐增加辅助支撑架或卡扣式应力消除装置，分散外部振动应力。

2. 环境耐受性受限

问题：PA GF（尼龙6/6）材质外壳在高温（>105°C）或化学暴露场景下易发生形变，且无密封设计（IPC防护等级未定义）。

方案：严格控制工作温度≤105°C，强酸/碱环境改用金属外壳替代型号；建议增设防护罩隔绝腐蚀介质。

3. 信号传输异常

问题：镀金（Au）插针（直径0.51mm）因氧化或插接偏移导致接触阻抗超标（影响0-6GHz高频信号）。

方案：按±0.02mm公差校核插接深度，使用无纤维脱落清洁棒维护端子界面，定期检测接触电阻。

4. 机械对准偏差

问题：键控代码"I"未与匹配端精准对位引发连接失效。

方案：安装前验证公/母端键槽标识，采用导槽式定位工具强制校准，避免非对称应力加载。

5. 电流负载异常

问题：1A额定电流下若存在接触阻抗上升，可能引发端子过热（锡镀层熔点为232°C）。

方案：监测工作电流波动，确保端子压接高度符合±0.2mm工艺规范，过载场景更换高电流型号。
