泰科TE 7-2287907-4 线到板射频连接器 高频现货
泰科7-2287907-4是一款单路射频板对线连接器，专为PCB边缘安装设计。其采用酒红色玻纤增强聚酰胺（PA GF）壳体，内部核心为直径0.51mm的金镀层（Au）插针端子，确保优异的信号完整性及高频性能，工作频率范围达0-6000 MHz，标准阻抗为50Ω。该连接器通孔焊接固定于电路板（通孔-焊接安装方式），具备1A的最大载流能力和800VAC的工作电压等级。工作温度范围为-40°C至105°C，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17兼容性要求，尺寸为24.5mm(长)×10mm(宽)×8.4mm(高)，适用于需要稳定信号传输的工业电子应用场景。
一、7-2287907-4中文手册
| 分类 | 详情 |
|---|---|

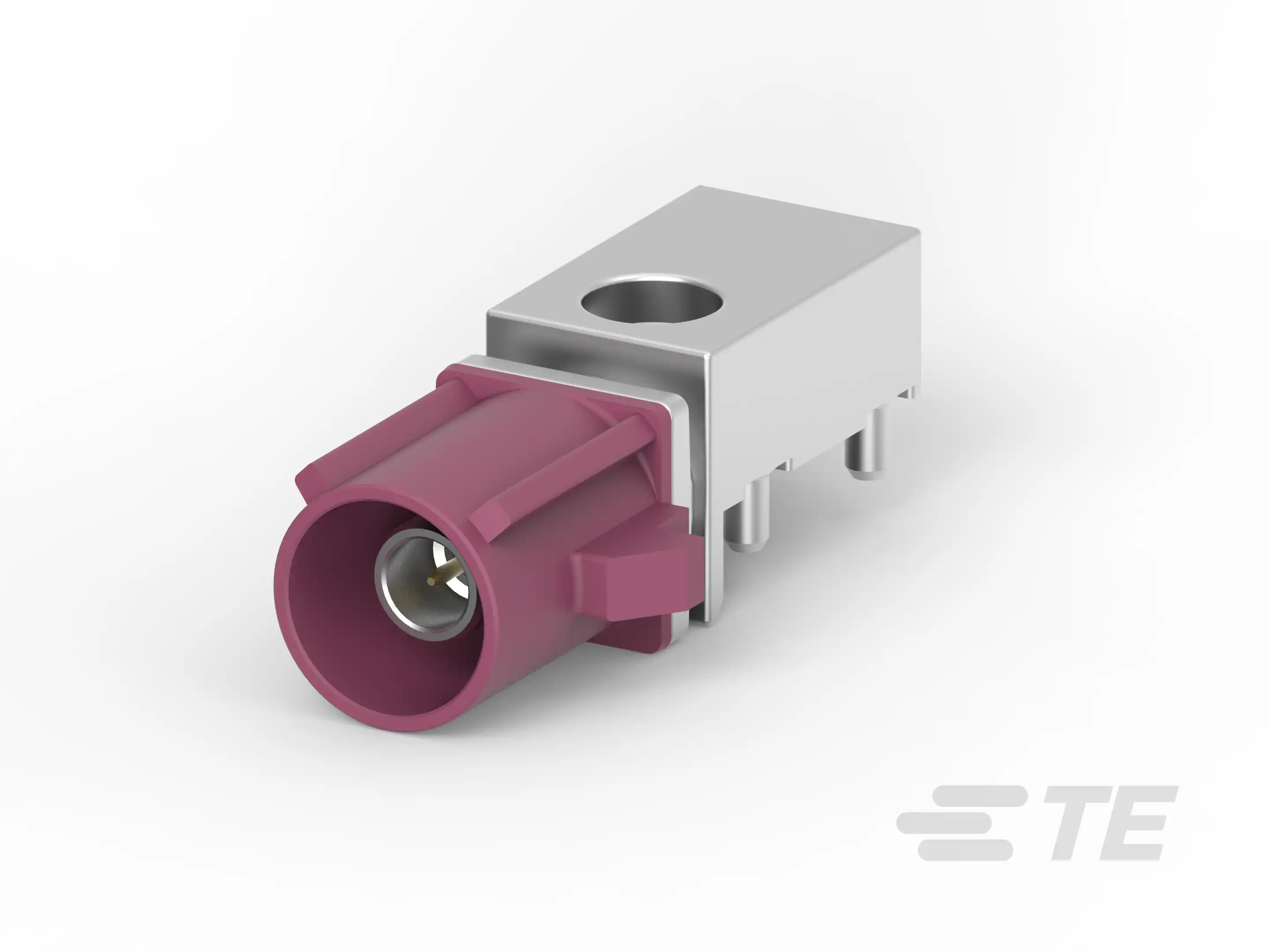

| 产品图 |  |
| 产品型号 | 7-2287907-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287907-4现货 |
| 原厂手册 | 7-2287907-4数据手册.PDF |
二、7-2287907-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-4 | 暂无 |
| 更多配套型号查询 | 7-2287907-4配套型号大全 |
三、7-2287907-4适用领域
1. 高频通信设备
50Ω阻抗特性与0-6000MHz工作频率范围，满足基站、射频模块及微波设备的信号传输需求。金镀层（Au）端子确保高频信号低损耗传输，通孔焊接PCB安装提供稳固的射频链路连接。
2. 工业控制与电力系统
800VAC耐压等级与-40–105°C宽温域适应严苛工况，PA GF（玻璃纤维增强尼龙）壳体具备UL 94V-1/V-2阻燃性，适用于PLC控制柜、电源模块等场景，抗振动设计保障高电流环境下的安全连接。
3. 汽车核心电子单元
符合SAE/USCAR-17车载标准，键控代码D防止ECU、传感器接口的误插。镀锡（Sn）焊尾固定端增强抗机械冲击性能，酒红紫外壳便于车用线束的快速检修与识别。
4. 医疗精密仪器
金镀层端子的耐腐蚀性保障生物电信号传输精度，通孔焊接确保长期连接可靠性，适用于监护设备、影像系统内部板级连接，满足医疗设备对信号完整性的严苛要求。
5. 航空航天电子装置
-40–105°C极端温度耐受性适配机载设备舱环境，PA GF材料减轻重量的同时保持结构强度，1A电流承载能力满足航空传感器与导航系统的低功耗连接需求。
该连接器通过高频性能、耐压等级和宽温域工作能力，在射频通信、高可靠性工业及车载系统中实现精准信号传输，酒红紫外壳进一步强化设备维护时的视觉辨识效率。
四、7-2287907-4常见问题与解决方案
1. 安装松动或脱落
问题：PCB边缘安装缺乏额外固定点，易因振动或外力导致连接不稳定或脱落。
方案：添加应力消除组件（如卡扣或绑带），确保线缆应力均匀分布，或加装支撑结构以分散负荷。
2. 环境侵入风险
问题：因密封性不可用，高温高湿环境可能导致湿气或污染物渗入，影响内部端子工作。
方案：控制应用环境湿度（建议≤80%RH），并加装外部防护罩或在非关键区域避免使用。
3. 端子接触不良
问题：.51mm插针端子压接不当或氧化可能引发接触电阻异常，造成信号传输中断。
方案：按插针公差（±0.2~0.5mm）操作，使用专用清洁工具处理氧化层，必要时更换端子。
4. 外壳变形或腐蚀
问题：PA GF（尼龙6/6）材质在超105℃或腐蚀性液体下易软化变形，降低结构完整性。
方案：避免强酸碱环境，高温场合选用金属外壳替代品，并定期检查外壳无损。
5. 键控对准偏差
问题：键控代码D未与公端精确匹配，可能导致连接不稳定或排列错位。
方案：安装前确认两端键控代码一致，使用对准辅助工具精确定位，确保连接无误。
