泰科TE 7-2287907-5单口线到板信号连接器50Ω金端子现货

泰科7-2287907-5是一款单针（1位）线对板射频连接器，采用板缘安装设计，通过通孔焊接固定于PCB。其核心特性包括50Ω阻抗匹配、800VAC工作电压及0-6GHz工作频率范围，适用于高频信号传输。壳体采用玻璃纤维增强聚酰胺（PA GF）材料，主体呈叶绿色，尺寸为24.5mm×10mm×8.4mm。中心接触件与端子均镀金（Au）以确保信号稳定性，外部镀锡（Sn）提升耐腐蚀性。支持-40℃至105℃宽温域工作，符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17行业标准，适用于工业设备、通信系统的可靠信号连接。

一、7-2287907-5中文手册

分类	详情

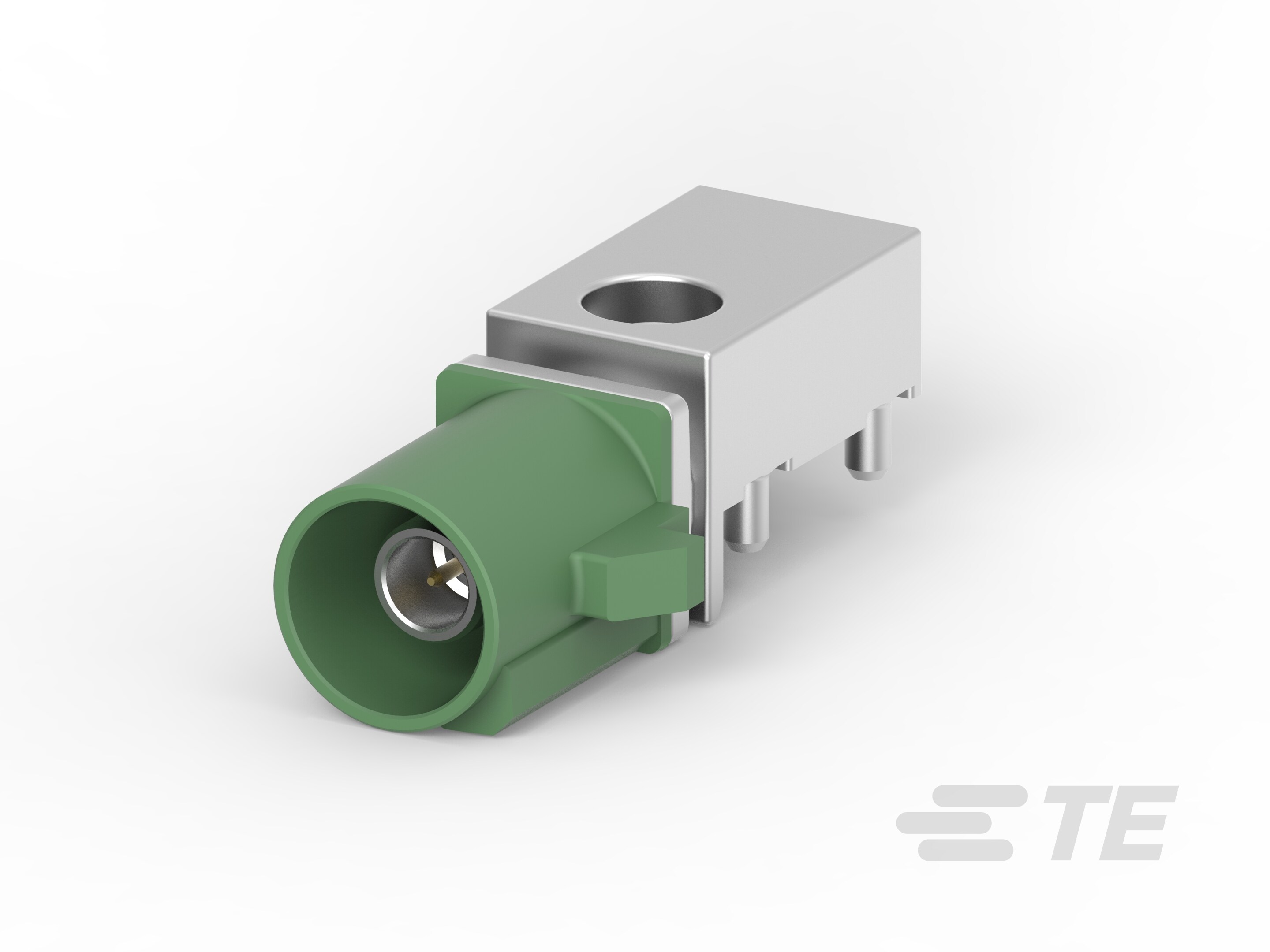

产品图
产品型号	7-2287907-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287907-5现货
原厂手册	7-2287907-5数据手册.PDF

二、7-2287907-5配套型号

三、7-2287907-5适用领域

泰科7-2287907-5连接器凭借其高频信号处理能力、宽温度操作范围及汽车级兼容性，广泛应用于以下领域：

1. 汽车电子系统：键控代码E与精确插针对接机制（接合直径0.51mm）防止误插，适用于车载ECU、传感器接口及变速箱控制单元，SAE/USCAR-17标准确保在-40°C至105°C严苛环境下实现可靠信号传输与行车安全防护。

2. 数据通信与网络设备：工作频率0-6000MHz及50Ω阻抗适配高频信号需求，支持路由器、RF模块内部线到板连接，通孔焊接固定保障信号完整性，避免电磁干扰。

3. 工业控制与自动化系统：PA GF主体材料结合UL 94V-1/V-2阻燃等级耐高温至105°C，适用于PLC、机床PCB边缘安装场景，提供振动环境下的稳定连接与信号控制。

4. 消费电子产品与家电：紧凑尺寸（长度24.5mm，宽度10mm）及通孔焊接安装方式适配智能家居设备、电脑外设内部布线，信号应用场景简化低功耗（额定电流1A）电路设计。

该连接器通过端子对准机制、宽温操作范围及高阻抗匹配，确保在电子系统中实现长期可靠连接，叶绿色外壳提升工业装配的识别效率。

四、7-2287907-5常见问题与解决方案

1. PCB焊接点断裂

问题：边缘安装型焊尾在频繁振动或机械冲击下易发生焊点疲劳断裂。

方案：采用加固型通孔焊接工艺（焊料填充深度≥板厚80%），并增加支撑卡扣分散应力，避免单点受力。

2. 端子接触电阻异常

问题：0.51mm插针端子因表面氧化或虚焊导致信号传输不稳定（尤其高频应用＞5GHz）。

方案：焊接后使用金相显微镜检查焊点完整性；定期用无水乙醇清洁镀金触点，并控制环境湿度＜60%RH。

3. 外壳高温变形

问题：PA GF材质外壳在持续＞90°C环境中易软化变形（玻璃转化温度约105°C）。

方案：高温工况下增设散热片，保持气流速＞1.5m/s；或改用金属外壳兼容型号（需验证阻抗匹配）。

4. 键控对接失败

问题：键控代码E未与公端精确匹配，导致插接错位损坏端子。

方案：安装前使用放大镜核对键槽方位，采用导向柱辅助插接（公差±0.1mm）。

5. 信号传输衰减

问题：6000MHz高频场景下非屏蔽设计易受电磁干扰，引起信号完整性下降。

方案：布线时增加接地铜箔层，关键信号线预留π型滤波器电路空间（推荐阻抗公差±5Ω）。
