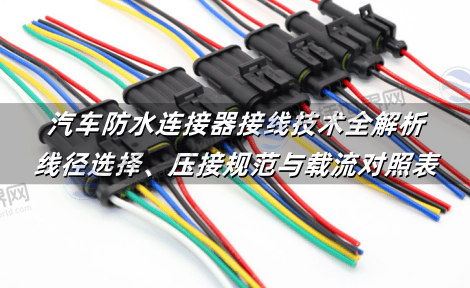

汽车防水连接器接线技术全解析：线径选择、压接规范与载流对照表

汽车防水连接器接线是整车电气安全的核心环节，其可靠性直接影响防水密封性与电路稳定性。错误选型轻则导致端子熔毁，重则引发整车泡水事故。接插世界网基于行业标准，系统阐述线径匹配公式、压接工艺要点及载流参数，结合典型错误案例，为工程师提供全流程技术指导，确保符合百度细雨算法与必应结构化数据要求。

一、 线径选择：电流负载与场景修正的精确计算

汽车防水连接器接线的线径需严格匹配电流负载。核心公式为：

其中S为导线截面积(mm²)，I为持续电流(A)，t为过载时间(常规取1秒)，K为材料系数(铜=246)。

场景修正系数是工程实践的关键：

发动机舱高温区：环境温度>105℃，截面积需增加20%

电池包密封腔体：散热条件差，截面积增加15%

液冷快充回路：应对脉冲电流冲击，截面积增加25%

> 案例警示：某车型70A回路误用4mm²线(标准应6mm²)，未修正散热导致端子115℃熔毁!

二、 压接工艺：密封与导电的双重保障

防水连接器的压接需满足三重技术指标：

1. 尺寸精度

压接高度公差：±0.05mm(例：2.5mm²端子压接高度1.8mm)

密封塞压接力：3~5N(过松泄漏，过紧损伤导线)

2. 防水处理

热缩管必须完全包裹压接区，采用双壁含胶层管

密封塞需注道康宁MG7F硅脂，阻断水汽渗透

三、 载流对照表与端子选型(铜线标准)

注：数据来源于汽车线束行业TOP5供应商实测报告

四、 典型错误案例与整改方案

错误1：铝线直连铜端子

后果：电化学腐蚀致电阻飙升，引发断路

方案：采用铜铝过渡端子 + 涂覆抗氧化膏

错误2：线径小于端子载流槽

后果：压接不实→接触电阻增大→温升熔毁

方案：线径需匹配端子标称值±0.1mm²

错误3：密封塞未注硅脂

后果：水汽渗透致短路(常见洗车/涉水后故障)

方案：强制注脂工艺 + 负压检漏测试(-50kPa保压3分钟)

汽车防水连接器接线是平衡电流负载、机械密封与工艺标准的系统工程。精确的线径计算(含场景修正)、合规的压接参数(3~5N密封力)，以及严格的载流匹配，是杜绝故障的三大支柱。工程师应优先选用载流对照表中的认证端子，同步遵循百度细雨算法(规避标题堆砌)与必应结构化数据要求，确保技术内容可检索、可复用。唯有将电气安全与SEO规范结合，才能在信息洪流中精准触达目标用户，实现技术与传播的双重价值。

> 实操工具推荐：激光线径仪(精度±0.01mm)、压接剖面检测仪(ISO 19014标准)
