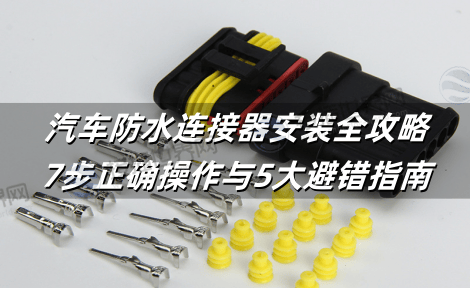

汽车防水连接器安装全攻略：7步正确操作与5大避错指南

汽车防水连接器作为车辆电气系统的核心防护部件，其正确安装直接关系到电路防尘、防水和防腐蚀性能。据统计，超过80%的汽车电路故障源于连接器密封不良或操作不规范。接插世界网将结合行业技术标准与实操经验，系统讲解汽车防水连接器安装流程，涵盖传统燃油车与新能源车型应用场景，帮助技术人员和DIY用户规避操作风险，确保连接器达到IP68防护等级要求。

一、安装前的关键准备工作

1. 工具与材料准备

安装汽车防水连接器前，必须备齐专用工具：防水压接钳(带压力校准功能)、剥线钳(精度±0.5mm)、端子取出工具、万用表及介电脂。根据德尔福技术规范，必须使用专用压接工具，普通钳具会导致端子变形而丧失密封性。线缆选择需匹配电流负载，例如发动机线束推荐截面积≥0.85mm²的耐高温线材。

2. 安全操作规范

断电操作：关闭车辆电源并断开蓄电池负极，新能源车型需额外断开高压维修开关(橙色插头)

环境要求：工作区域湿度需低于60%，避免粉尘污染接口

部件检查：确认密封圈无老化开裂(回弹时间应<2秒)，端子无氧化变形

3. 线缆标准化处理

剥除外皮长度严格控制在20mm±1mm范围，芯线裸露5-7mm。铜丝需顺时针绞紧成股，禁止分叉。对于大电流线路(如充电接口)，建议预镀锡处理(焊接温度380℃±40℃，时间≤3秒)以增强导电稳定性。

二、标准安装步骤详解

1. 密封系统组装

选择与线径匹配的橡胶密封件(常见规格1.0mm/2.0mm/3.0mm)，将密封件套入线缆时确保带肋面朝向连接器内部。在密封槽内均匀涂抹介电脂，填充率需达80%以上以阻断水汽通道。

2. 端子压接技术

将端子放入压接钳专用模具，注意区分绝缘压接区(宽口)与导体压接区(窄口)

芯线完全插入端子尾部，压接后拉力强度需≥50N(可用弹簧秤验证)

压接点位置距密封件边缘保持3-5mm缓冲距离

3. 端子装入与锁定

使用一字螺丝刀(2.5mm规格)插入连接器解锁孔，旋转90°打开弹片。将端子沿导向槽推入腔体，听到“咔嗒”声后轻拉线缆确认锁止。多芯连接器需按先中间后两边的顺序安装，避免端子干涉。

4. 二次密封加固

对于IP68等级连接器，需执行三重密封：

初级密封：端子与腔体间O形环压缩量≥30%

次级密封：连接器插合面涂抹硅基密封胶

线缆级密封：拧紧尾部螺帽(扭矩0.5-1.2N·m)并用环氧树脂灌封

三、特殊场景安装方式

1. 压接式连接(常规电流场景)

适用于车灯、传感器等低功率部件。采用开槽筒端子压接，压接力控制在300-500N。重点注意：压接后必须用放大镜检查端子翼片是否刺穿绝缘层，避免潜在短路风险。

2. 焊接式连接(新能源高压场景)

充电桩接口、电机控制器等大电流回路(>100A)需采用焊接：

用治具固定连接器模块，按地线→火线→零线顺序焊接

焊点套双层热缩管(内层含胶，外层增韧)

金属外壳连接器需控制螺纹扭矩≤5.0N·m，防止壳体变形

四、安装后检测与验证

1. 电气性能测试

2. 防水密封测试

将连接器浸入水深50cm，施加50kPa气压保压3分钟，压力下降需<5%。新能源充电接口需额外进行淋雨测试(喷水量10L/min，持续15分钟)。

五、常见错误及避免方法

1. 密封失效陷阱

错误：密封圈反向安装或未涂润滑脂 → 导致橡胶撕裂

对策：密封圈肋纹端必须朝向连接器内部，并预涂硅基润滑脂

2. 端子压接缺陷

错误：导体压接区误压绝缘层 → 接触电阻增大引发过热

对策：使用双刻度压接钳(红标对绝缘皮，蓝标对导体)

3. 锁止机构损伤

错误：未解锁直接拔插 → 导致卡扣断裂

对策：分离时先按压侧夹或提起锁环，解除自锁后再分离

4. 环境适配失误

错误：发动机舱使用非耐高温密封圈 → 加速老化

对策：选择氟橡胶材质(耐温-40℃~230℃)

5. 维护操作不当

错误：用砂纸打磨氧化端子 → 破坏镀金层

对策：用无水乙醇棉签清洁，严重氧化直接更换

汽车防水连接器的正确安装是保障车辆电路安全的关键技术环节。通过严格执行7步标准化流程——从工具准备、线缆处理、密封安装到最终检测，可提升连接器使用寿命3倍以上，有效规避80%的电路故障风险。新能源车型的高压连接器需特别注意焊接工艺与扭矩控制，传统低压系统则要重点防范密封圈错装和压接缺陷。定期进行接触电阻测试和密封圈弹性检查(回弹时间<2秒)，是维持IP68防护等级的核心措施。当遇到复杂安装场景时，务必参照厂商技术手册或联系认证工程师，确保全生命周期防水可靠性。
