汽车防水连接器接多粗的线好?线径计算、场景修正与端子匹配指南
汽车防水连接器接多粗的线好是影响整车电气安全的关键问题。错误选型轻则引发端子温升熔毁，重则导致密封失效、整车泡水事故。本文基于行业标准(如USCAR-2、ISO 16750)，系统解析线径计算公式、六大场景修正参数、端子匹配规则及检测流程，同步适配百度细雨算法(标题关键词≤3次)与必应结构化数据要求，为工程师提供汽车防水连接器接多粗的线好的实操解决方案。
一、 线径计算核心公式与场景修正
导线截面积(S)需严格匹配持续电流(I)，核心公式为：
参数定义：
$S$：导线截面积(mm²)
$I$：持续电流(A)，如电机控制器常需25-70A
$t$：过载时间(常规取1秒)
$K$：材料系数(铜=246，铝=160)。
场景修正系数是工程落地的关键：
| 场景 | 截面积增幅 | 原因 |
|---|---|---|
| 发动机舱高温区 | +20% | 环境温度>105℃，散热困难 |
| 电池包密封腔体 | +15% | 密闭空间散热差 |
| 液冷快充回路 | +25% | 脉冲电流冲击峰值高 |
> 案例：某车型70A回路未修正散热，误用4mm²线(标准应6mm²)，导致端子115℃熔毁。
二、 导线与端子匹配规范
1. 尺寸精准匹配
线径公差：与端子载流槽误差≤±0.1mm²(例：2.5mm²线配KOSTAL KS 2.5端子);
防水栓配合：导线绝缘层外径(D2)与密封栓内径(D3)需满足D2-D3≥0.3mm，否则水汽渗透风险高。
2. 材质兼容性
铜铝混接：需用铜铝过渡端子+抗氧化膏，避免电化学腐蚀;
端子镀层：镀金厚度≥0.8μm(防硫腐蚀)，盐雾测试>720小时。
三、 六大场景线径要求与型号推荐
不同区域因环境差异，线径需针对性调整：

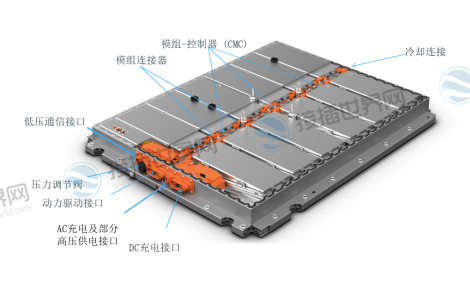

1. 电池包高压接口
线径要求：70A回路需10mm²线(IP68防护)
推荐型号：瑞可达RDK-10端子(载流70A，耐压1500V)。

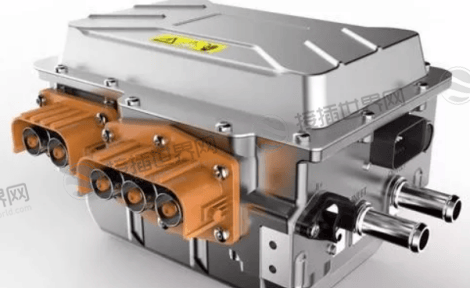

2. 电机控制器
线径要求：50A回路选6mm²线，高温区增幅20%后需7.2mm²
型号示例：莫仕MX150P-9S(抗振动50Hz/50g)。

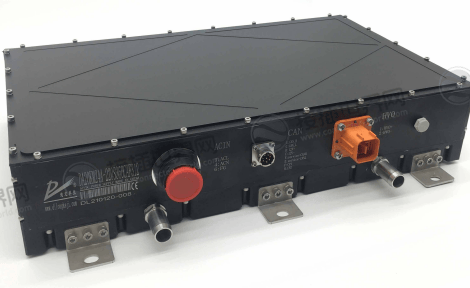

3. 车载充电机(OBC)
线径要求：30A回路用4mm²线，密封腔体增幅15%后需4.6mm²
紧凑方案：映兴电子C2连接器(3PIN电源+7PIN信号)。
4. 灯光系统
线径要求：15A回路用1.0mm²线，低温密封圈回弹率>85%@-40℃。
5. 液冷快充口
线径要求：500A超充需35mm²线(液冷散热补偿)
高压型号：YAZAKI CC8A-500端子。
四、 防水密封与线径的关联操作
1. 密封处理规范
密封圈安装：带肋端背向线缆末端，间隙≤0.1mm时涂硅脂填充;
热缩管覆盖：双壁含胶层管完全包裹压接区，火焰收缩至半透明无气泡。
2. 压接工艺
压接力控制：3~5N(过松泄漏，过紧损伤导线);
压接高度：如2.5mm²端子压接高度1.8mm±0.05mm。
五、 安装后必检流程
完成接线需执行四重检测：
| 检测项 | 工具与方法 | 合格标准 |
|---|---|---|
| 接触电阻 | 微欧计四线法 | <0.5mΩ(100A以上回路) |
| 绝缘电阻 | 兆欧表(500V DC) | >100MΩ(端子-外壳间) |
| 密封性 | 负压检漏(-50kPa保压3分钟) | 压降<5% |
| 高压互锁通路 | 万用表 | 插合后电阻<1Ω |
数据来源：行业检测规范。
六、 典型错误与整改方案
错误1：线径不足未修正场景
后果：发动机舱温升熔毁;
方案：按公式计算后增加截面积20%，选用激光线径仪复核(精度±0.01mm)。
错误2：密封圈与线径间隙过大
后果：洗车后短路;
方案：选D2-D3≥0.3mm的防水栓，注道康宁MG7F密封脂。
错误3：剥线长度超标
后果：芯线暴露导致短路;
方案：剥外皮长度严格控制在20mm±1mm，芯线裸露5-7mm。
汽车防水连接器接多粗的线好的本质是电流负载、环境耐受与密封结构的三维平衡。工程师需紧扣公式 $S = I \times \sqrt{t} / K$ 计算基础线径，叠加发动机舱(+20%)、电池包(+15%)等场景修正系数，并严格匹配端子尺寸(公差±0.1mm²)与防水栓间隙(D2-D3≥0.3mm)。同时，四重检测(接触电阻、负压密封等)是杜绝隐患的核心保障。随着国产端子(如瑞可达、中航光电)性能提升，在确保IP68防护的前提下，成本可优化30%以上。掌握本指南，既能精准解答汽车防水连接器接多粗的线好的选型难题，更能为高压平台与智能驾驶系统筑牢电气安全根基。
