泰科TE 2287908-1 线对板连接器 800V高频信号 现货

TE Connectivity（泰科）2287908-1 是一款单通道（1位）板载边缘安装射频连接器，专为信号传输设计。其关键特性包括：采用乌黑色PA GF（玻璃纤维增强聚酰胺）壳体，具备50Ω标准阻抗和0-6GHz宽工作频率范围，适用于高频应用。该连接器通过通孔焊接方式固定于PCB边缘，配直径0.51mm的镀金（Au）插针端子确保稳定电接触，焊尾与接合插针提供双重机械固定。额定参数为1A电流和800VAC电压，工作温度范围覆盖-40°C至105°C工业环境，并通过SAE/USCAR-17标准认证。紧凑型尺寸（24.5mm×10mm×8.4mm）及前端面板安装方式使其适用于空间受限的电路板布局。

一、2287908-1中文手册

分类	详情

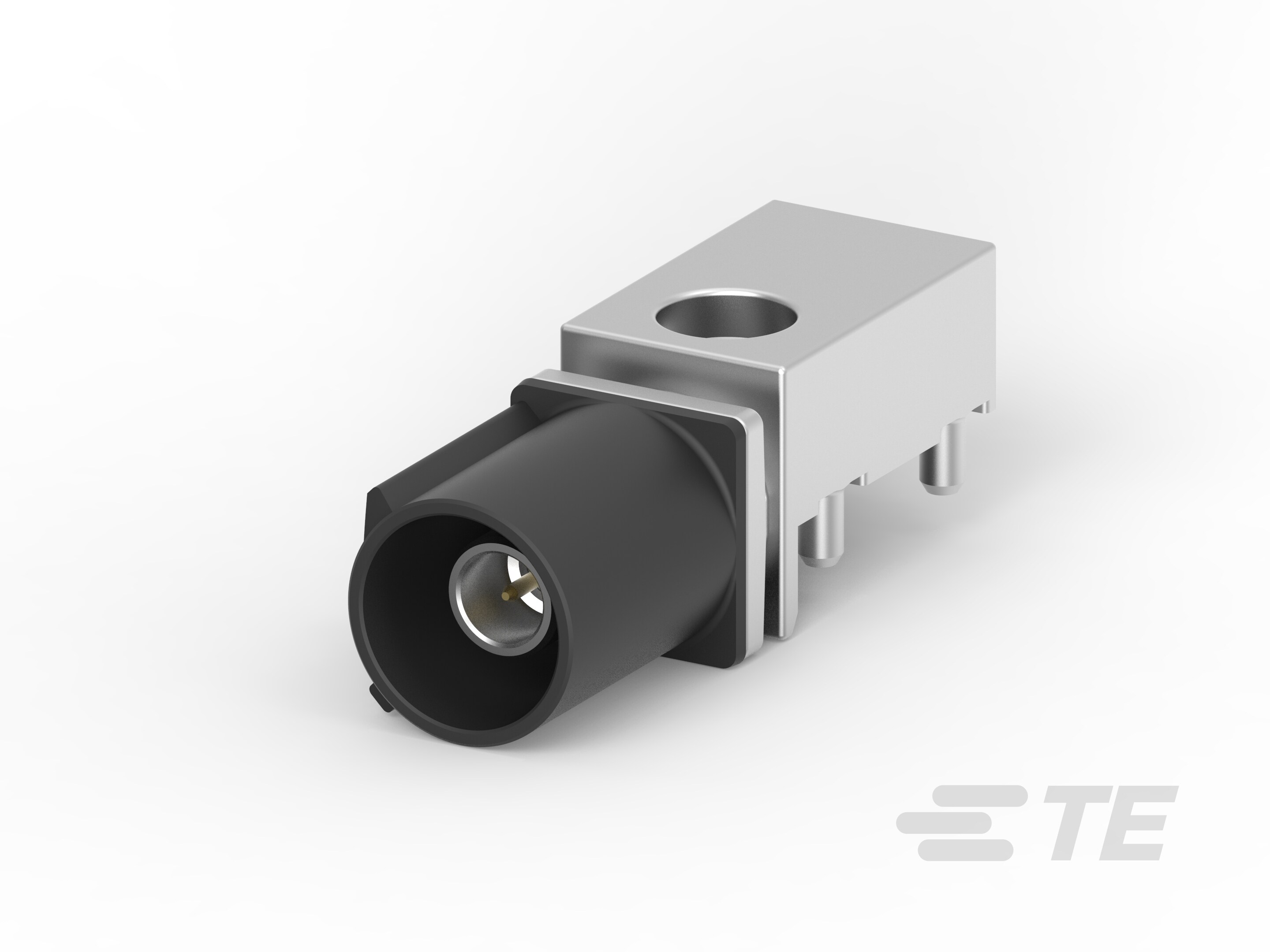

产品图
产品型号	2287908-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287908-1现货
原厂手册	2287908-1数据手册.PDF

二、2287908-1配套型号

三、2287908-1适用领域

泰科2287908-1连接器以其精确的电气特性及工业级设计，适用于以下关键领域：

1. 工业控制与自动化设备

单线位通孔焊接设计（PCB边缘安装）结合PA GF（玻璃纤维增强尼龙）壳体，在-40℃至105℃宽温域下保障控制板与线缆的可靠连接。8.4mm紧凑型高度适配设备内部狭小空间，50Ω阻抗匹配确保传感器信号在电机控制、PLC系统中的完整传输。

2. 汽车电子控制单元（ECU）

前端板安装方式配合.51mm金镀层插针，实现精确对接与低插拔损耗；SAE/USCAR-17标准兼容性满足车规级振动要求。乌黑色壳体（工作电压800VAC）适用于发动机舱周边模块的低电流信号传输，如车载传感器接口。

3. 精密仪器与测试测量系统

0-6000MHz高频宽支持射频信号处理，锡镀PCB焊尾与通孔安装增强抗机械应力性能。1A额定电流下的金接触点保障微小电流传输精度，适用于示波器探头、数据采集模块等仪器内部板级互连。

4. 通信基础设施板卡

50Ω标准阻抗与6GHz工作频率适配基站射频单元、交换机的信号链路。10mm×24.5mm紧凑尺寸优化高密度PCB布局，PCT电介质材料减少高速数字信号损耗，满足路由器背板时钟信号等关键连接需求。

5. 户外能源控制模块

-40℃至105℃的极端温度耐受性适应光伏逆变器、风电控制器环境。PA GF材质抗紫外线老化，乌黑色外壳降低户外日照吸热影响，通孔焊接提供振动环境下的持久连接保障。

该连接器通过板级锁固结构、宽温域材料及高频信号完整性设计，在严苛工业场景中实现长期稳定的精密信号传输。

四、2287908-1常见问题与解决方案

1. 板端焊接松动

问题：边缘安装型焊尾结构在机械振动下易出现焊点疲劳断裂。

方案：采用阶梯温控焊接工艺（预热150℃/峰值260℃），焊后增加支撑胶固定应力点。

2. 高温环境壳体变形

问题：PA GF（玻纤增强尼龙）壳体在持续>100℃工况下发生热蠕变。

方案：
