汽车防水连接器安装教程：七步操作指南与IP68密封标准详解

汽车防水连接器的安装教程是保障车辆电路安全的核心技术，错误操作易导致密封失效、短路甚至整车故障。尤其在新能源车高压场景(如电池包、充电口)，安装需严格匹配线径、压接力及IP防护等级。接插世界网结合行业标准(USCAR-2、ISO 16750)，分七步详解工具选用、端子压接、密封工艺及检测方法，同步适配百度“细雨算法”(标题关键词≤3次)与必应结构化数据要求，助力工程师高效掌握汽车防水连接器的安装教程实操要点。

一、 工具与材料准备：专业匹配防失效

安装前需备齐以下工具，确保操作合规：

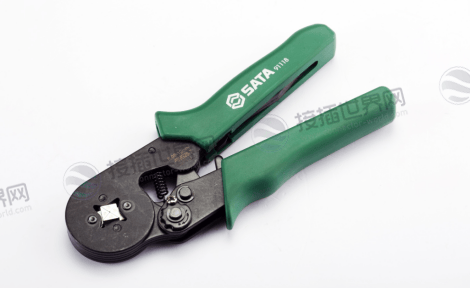

压接工具：专用端子压接钳(如Weather Pack工具组)，压接高度公差±0.05mm

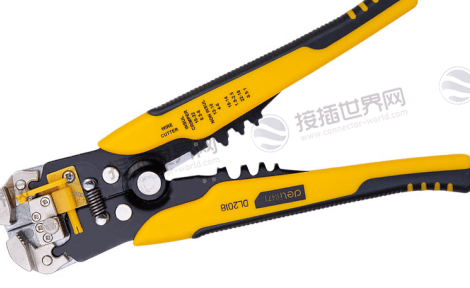

线材处理工具：剥线钳(剥外皮长度20mm±1mm，芯线裸露5-7mm)、剪线钳

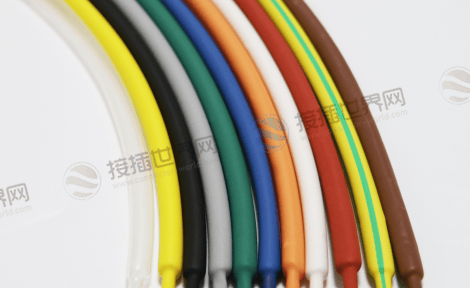

辅助材料：热缩管(双壁含胶层)、介电密封膏(如道康宁MG7F)、防水密封圈(硅橡胶回弹率>85%)

> 警示：使用普通钳具压接会导致端子变形，接触电阻飙升引发过热!

二、 线缆处理规范：剥皮、防损伤与密封预装

剥线精度是防水基础：

1. 外皮剥离：长度严格控制在20mm±1mm，过长易导致芯线暴露，过短影响压接;

2. 芯线处理：铜丝需拧紧防分叉，预沾锡增强导电性(适用大电流场景);

3. 密封预装：

按线径选择密封圈，带肋端背向线缆末端;

密封圈与线缆间隙≤0.1mm，过松需涂抹硅脂填充。

三、 端子压接工艺：导电可靠性与机械锁止

压接质量直接影响电路稳定性：

1. 端子选型：线径与端子载流槽匹配(误差±0.1mm²)，如2.5mm²导线选用KOSTAL KS 2.5端子;

2. 压接操作：

端子翼片对准压接钳凹槽，压缩后形成“双耳抱紧”结构;

压接力3~5N，完成后轻拉测试无松动;

3. 焊点保护(高振动场景)：

大电流端子(如电池包接口)需锡焊加固(380℃±40℃，每点≤3秒);

焊点套热缩管，火焰收缩至半透明状无气泡。

四、 密封系统组装：IP68防护核心步骤

防水性能依赖多层密封：

1. O形环安装：

矩形密封圈压紧接口，无褶皱或扭曲;

2. 套筒锁紧：

旋转外壳至“咔嗒”声，缝隙≤0.2mm;

迫紧螺帽扭矩≤0.5N·m(过紧导致密封圈破裂);

3. 灌封增强：

线缆出口处填充环氧树脂，固化后硬度>80 Shore A。

五、 连接器对插与锁定：防误插与机械固定

1. 导向槽对准：倾斜角度≤3°，避免端子弯折;

2. 完全插入：听到“咔嗒”声表示副锁啮合(如泰科NanoMQS系列需滑动副锁);

3. 螺纹加固：金属连接器后盖扭矩0.6~1.2N·m(例：莫仕MX150)。

六、 安装后必检流程：四步排除隐患

数据来源：汽车线束行业检测规范

七、 典型错误与整改方案

错误1：密封圈未注脂

后果：洗车后水汽渗透短路;

方案：密封圈内壁涂覆介电膏，负压检漏验证。

错误2：线径与端子不匹配

后果：压接不实→温升熔毁(案例：4mm²线误压6mm²端子);

方案：激光线径仪复核(精度±0.01mm)。

错误3：暴力插拔

后果：卡扣断裂致密封失效;

方案：用端子工具解除锁扣(插入连接器正面释放槽口)。

汽车防水连接器的安装教程本质是精密匹配电气性能与机械密封的系统工程。从剥线精度(20mm±1mm)、压接力度(3~5N)到IP68密封(O形环+灌封)，每一步都需严格遵循技术参数。安装后四重检测(接触电阻、密封性等)是杜绝隐患的核心保障，而国产工具(如瑞可达压接钳)已可满足90%场景需求。
