汽车防水连接器规格型号终极指南：六大场景选型参数与国产替代方案
在电动汽车与智能驾驶快速发展背景下，汽车防水连接器规格型号的精准选型直接关乎整车电路安全与可靠性。错误选型可能导致密封失效、高压短路等致命风险，尤其在电池包、充电口等高压高湿场景。接插世界网将基于行业标准(如IP67/IP68、USCAR-2)，深度解析六大关键场景的汽车防水连接器规格型号核心参数，并推荐国产替代方案，帮助工程师高效平衡性能与成本需求。
一、 六大场景规格型号与选型参数
不同应用场景对汽车防水连接器规格型号的要求差异显著，需匹配环境温度、振动等级及防护需求：

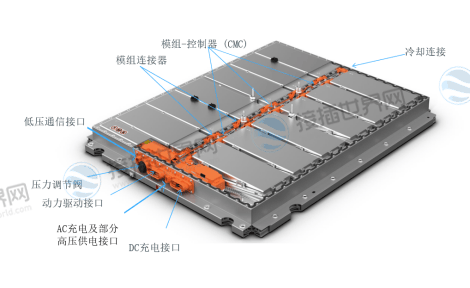

1. 电池包高压接口
核心参数：IP68防护等级、1500V耐压、400A载流能力
原厂型号：泰科HDM800-23-12(耐压1500V)
国产替代：瑞可达RKD-H8-12(成本降幅35%)
致命陷阱：端子压接区需热缩管+绝缘膏双防护，否则易电解液渗透。

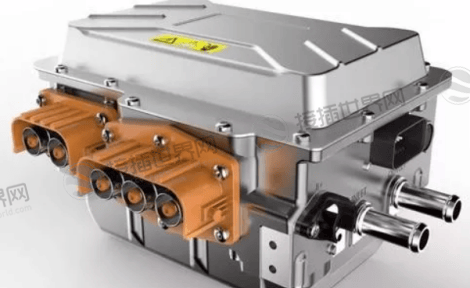

2. 电机控制器
核心参数：抗振动50Hz/50g(XYZ向)、工作温度-40℃~150℃
推荐型号：莫仕MX150P-9S(符合ISO 16750标准)
国产方案：航天电器J30J-41T(盐雾耐受>720h，镀金≥0.8μm)。

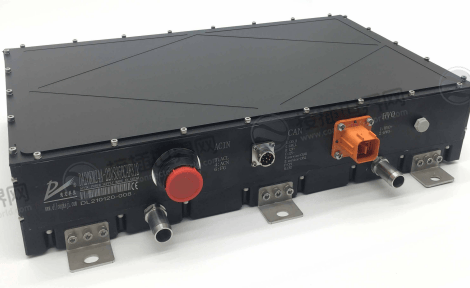

3. 车载充电机(OBC)
紧凑空间高防护要求：IP6K9K抗冲洗、载流≥30A
旗舰型号：映兴电子C2连接器(3PIN电源+7PIN信号，IP68，电源端子30A)。
4. 灯光系统
低温弹性密封优先：密封圈材质需硅橡胶(回弹率>85%@-40℃)
代表型号：安费诺GT150系列(全车灯光专用)
国产替代：电连技术ELC-04(成本仅为进口1/3)。
5. 充电口(液冷快充)
液冷专用参数：液冷流量≥4L/min、插拔寿命>10,000次
型号示例：YAZAKI CC8A-500(支持500A超充)
国产方案：永贵YC-3500(兼容350kW超充桩)。

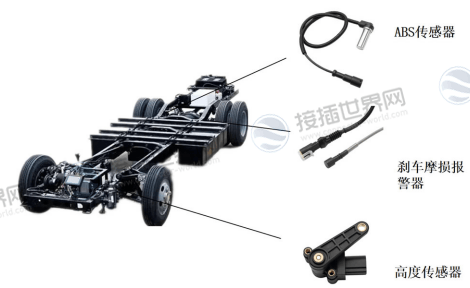

6. 底盘传感器
抗振动与微型化：间距≤2.0mm、IPX7防护
推荐型号：HRB M20032(2.0mm间距，耐压1000V，适用AWG22-26线材)。
二、 关键参数深度解读
选型需综合四大技术指标，避免“参数盲区”：
1. 防护等级
IP67 vs IP6K9K：IP67防浸泡(1米水深/30分钟)，IP6K9K抗高压蒸汽冲洗(80℃水压8-10MPa)，后者适用于底盘易溅区域。
2. 电流与电压容限
载流修正公式：
其中 T_{max}为端子耐温(例125℃)，T_{env}为环境温度(如发动机舱105℃需降额20%)。
3. 材料与工艺要求
外壳材质：PA+GF(尼龙加玻纤)耐高温，PBT阻燃V-0级(如利路通M25-6芯连接器)
接触件镀层：镀金厚度≥0.8μm(防硫化物腐蚀)，盐雾测试>720小时。
三、 国产替代方案与成本优化
国产连接器性能已获蔚小理等车企认证，降本幅度显著：
高压电池包：住友EVQ-100H替代中航光电GF-800S(降本28%，耐压800V)
信号传输：广濑ZE064W系列(14PIN，5A载流)可选用维峰电子72025系列(双排线对板，成本低40%)。
四、 选型决策流程与工具
5步锁定最优型号：
1. 场景定位：明确安装位置(如发动机舱/电池包)
2. 参数筛选：IP等级、耐压、载流三要素优先
3. 环境适配：温度降额、振动补偿(参考ISO 16750)
4. 国产对比：查询接插世界网等平台认证替代库
5. 测试验证：
必检项：负压检漏(-50kPa保压3分钟)、绝缘电阻>1000MΩ(DC 500V)。
汽车防水连接器规格型号的选型本质是平衡电气性能、环境耐受与成本控制的系统工程。工程师需紧扣IP等级、载流修正、材料工艺三大核心，结合电池包(1500V耐压)、充电口(液冷兼容)等场景化参数，避免密封失效风险。当前国产替代方案(如瑞可达、永贵)已覆盖90%高压场景，降本幅度超30%，建议通过平台化选型工具(如接插世界网)快速匹配认证型号。唯有将技术参数与供应链策略结合，才能实现安全性与成本的双重优化。
