泰科TE 2287908-2 50Ω线对板连接器 金端子6GHz PCB通孔现货

泰科2287908-2是一款适用于信号传输的板装单孔连接器，采用50Ω阻抗设计，工作频率范围0-6000MHz（6GHz），满足SAE/USCAR-17标准。该连接器采用通孔焊接安装，边缘定位方式，插针直径0.51mm，金层电镀确保高频稳定性。主体由耐高温PA GF材料制成（工作温度-40至105℃），锡镀PCB焊尾提供可靠固定。淡黄色外壳的紧凑尺寸为24.5mm×10mm×8.4mm（L×W×H），适用于印刷电路板的信号互联场景。

一、2287908-2中文手册

分类	详情

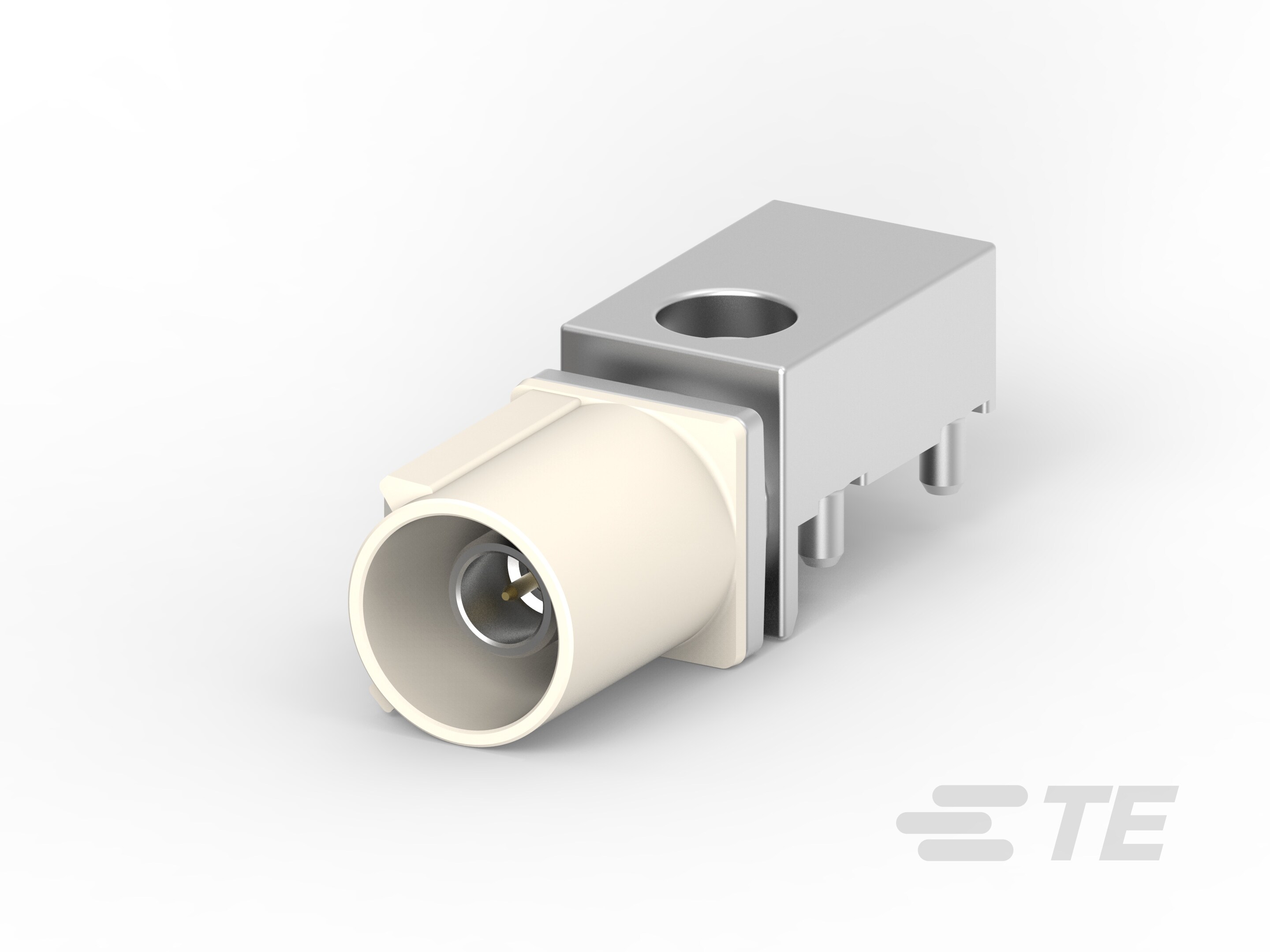

产品图
产品型号	2287908-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287908-2现货
原厂手册	2287908-2数据手册.PDF

二、2287908-2配套型号

三、2287908-2适用领域

泰科2287908-2连接器以其稳定的电气性能与紧凑结构设计，为以下领域提供可靠的线对板连接解决方案：

1. 工业控制系统

印刷电路板（PCB）集成：通过通孔焊接端接与焊尾固定方式，确保在工业控制柜、PLC模块等设备中实现稳定的电路板级连接。主体材料采用PA-GF（玻纤增强尼龙），耐温范围-40℃至105℃，适应高温车间环境。

精准对位机制：键控代码B设计防止端子误插，配合.51mm镀金插针，保障传感器信号在高振动环境下的传输稳定性。

2. 汽车电子模块

车载控制单元（ECU）连接：符合SAE/USCAR-17标准，镀金端子接触部在复杂工况下维持低电阻连接（阻抗50Ω）。1位单行布局（边缘安装）节省空间，适配车载线束与电控单元的紧凑型PCB布局。

宽温域适应性：-40℃至105℃工作温度范围覆盖极端行车环境，淡黄色壳体便于生产线快速识别。

3. 医疗设备内部布线

可维修性与安全性：通孔焊接端接简化维护流程，800VAC工作电压满足医疗设备低压电路的安全需求。无密封设计需配合设备内部防护，避免液体接触风险。

4. 高频信号传输场景

通信设备板级互联：0-6000MHz工作频率覆盖主流射频信号范围，镀金端子优化信号完整性，适用于路由器、基站设备中低速数据链路的板对线连接。

该连接器通过镀锡焊尾固定与镀金插针设计，平衡高频性能与机械强度，适用于需长期稳定连接的电子系统，其淡黄色外壳进一步提升工业装配场景的操作效率。

四、2287908-2常见问题与解决方案

1. 焊接安装稳定性不足

问题：焊尾式PCB安装易因机械振动或外力导致焊点疲劳断裂。

方案：

注： 本文由AI生成，已人工审核。
