泰科TE 2287908-4线到板连接器高频800V现货
泰科2287908-4是一款单孔线对板连接器，专为印刷电路板边缘安装设计。阻抗50Ω，支持高达800VAC工作电压及1A额定电流，信号传输应用广泛，工作频率范围0-6000MHz。主体材料为聚酰胺玻璃纤维（PA GF），电介质使用聚对苯二甲酸丁二醇酯（PCT），端子接触部镀金确保低电阻和高可靠性，外部端子镀锡便于焊接。通孔焊接固定方式，包括接合对准和PCB安装结构，尺寸紧凑（高8.4mm、长24.5mm、宽10mm）。工作温度范围-40°C至105°C，满足SAE/USCAR-17工业标准，适用于恶劣环境下的高频率信号电路，如工业控制系统与通信设备。
一、2287908-4中文手册
| 分类 | 详情 |
|---|---|

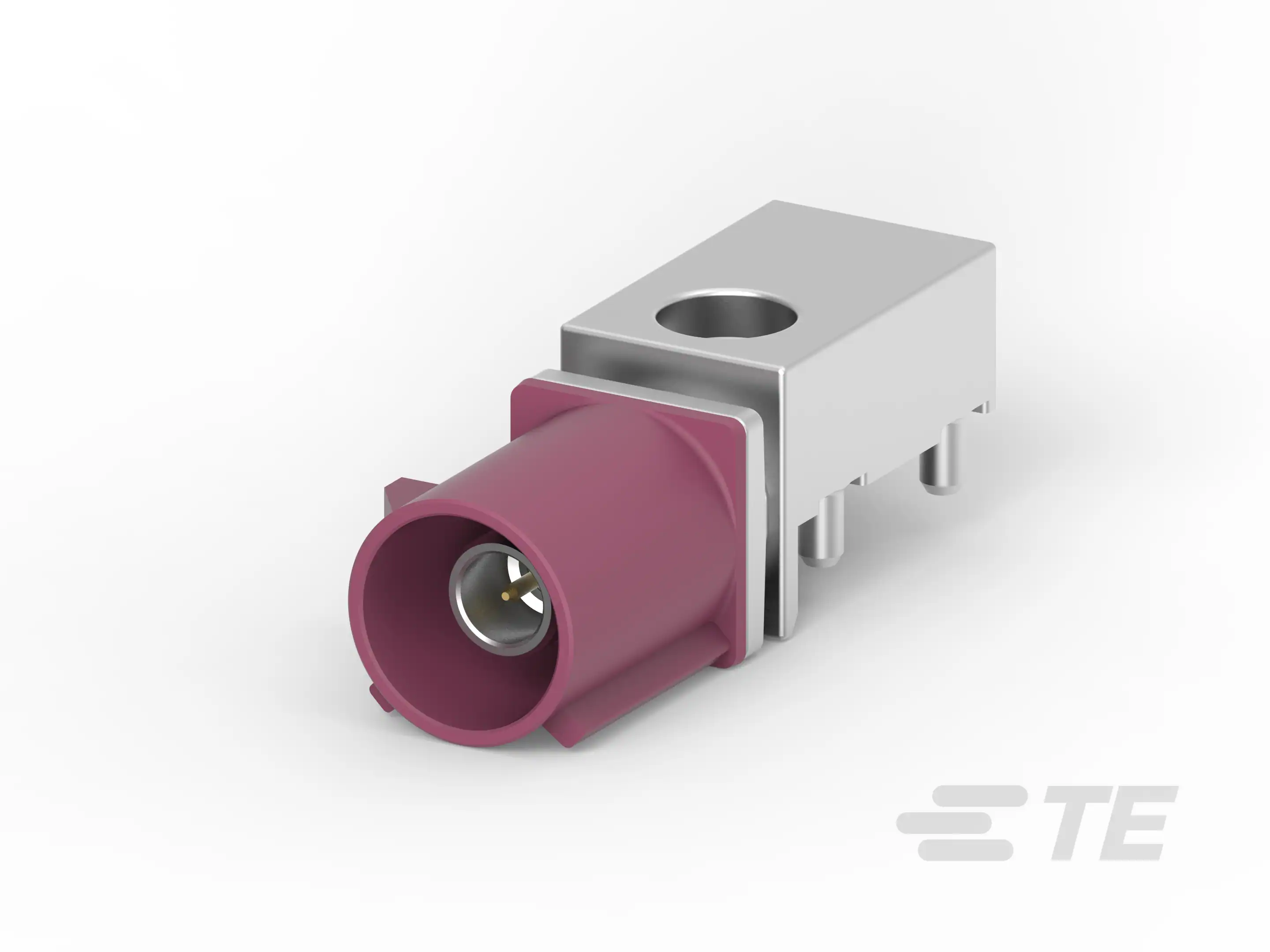

| 产品图 |  |
| 产品型号 | 2287908-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287908-4现货 |
| 原厂手册 | 2287908-4数据手册.PDF |
二、2287908-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-4 | 暂无 |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 2287908-4配套型号大全 |
三、2287908-4适用领域
泰科2287908-4连接器以其高可靠性、信号完整性与宽工作温度适应性，广泛应用于以下领域：
1. 工业自动化与机械控制：工作温度范围（-40°C至105°C）及PA GF外壳材料确保在工厂振动、高温或多尘环境中稳定运行，支持传感器信号与设备控制链路的PCB边缘安装固定，实现可靠连接。
2. 汽车电子系统：键控代码D与端子插针对准机制防止误插，兼容SAE/USCAR-17标准，适用于车载ECU、仪表盘电路等场景，保障行车信号安全性与数据传输精度。
3. 通信与数据传输设备：50Ω阻抗与0-6000MHz工作频率范围优化高速信号传输，减少失真与干扰，适配路由器、基站等设备内部线到板连接，满足高密度信号处理需求。
4. 医疗仪器与设备：宽温度适应性和金电镀端子接触部提供稳定电性能，支持医疗器械内部PCB布局，确保在消毒环境或紧凑空间中的耐用连接，简化维护流程。
5. 测试测量与消费电子产品：紧凑尺寸（长度24.5mm×宽度10mm）和通孔焊接端接方式，适用于示波器、计算机主板等设备信号传输，平衡连接密度与抗干扰能力。
该连接器通过精准键控机制、焊接固定及金锡电镀工艺，在复杂应用中实现长期信号稳定性与耐用连接。
四、2287908-4常见问题与解决方案
1. 焊尾安装稳定性不足
问题：板端采用焊尾固定方式，在机械振动或外力拉扯场景下易出现焊点疲劳断裂或连接器移位。
方案：
