泰科TE 2287908-6 高频线到板边缘连接器 现货

泰科2287908-6是一款单通道（1位）线对板射频连接器，采用50Ω阻抗设计，适用于6GHz以下频段的信号传输。其主体为玻纤增强尼龙（PA GF）材质，具备坚果褐色壳体，前端安装式板端连接结构，通过焊尾实现通孔焊接固定。关键接触件采用金镀层（中心端子/接触部）确保低电阻与稳定性，外部端子镀锡，支持-40°C至105°C的宽温工作环境。符合SAE/USCAR-17标准，电介质使用PCT材料，适用于工业设备、仪器仪表等需高可靠信号连接的场景。外形尺寸为24.5mm(L)×10mm(W)×8.4mm(H)。

一、2287908-6中文手册

分类	详情

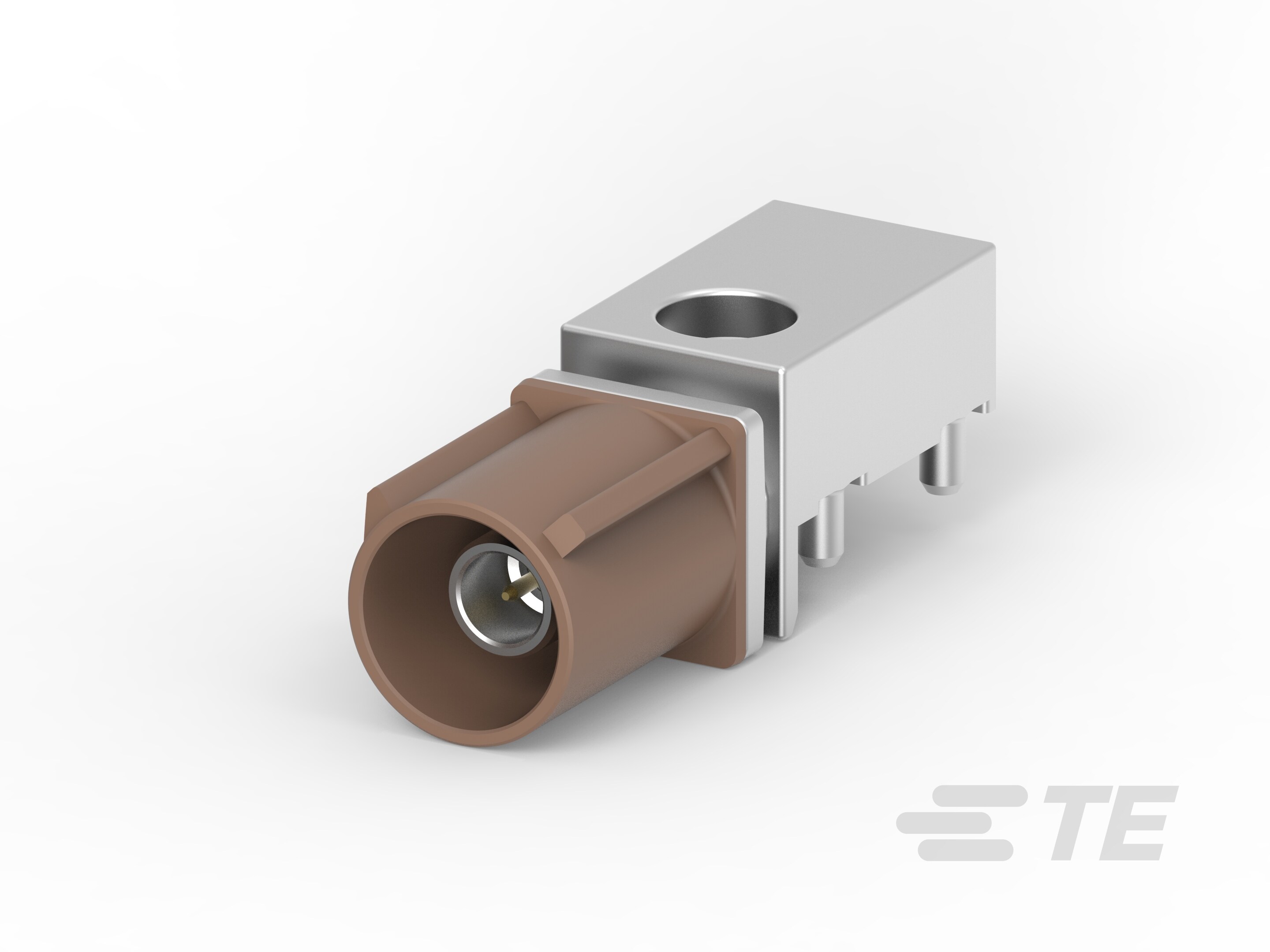

产品图
产品型号	2287908-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287908-6现货
原厂手册	2287908-6数据手册.PDF

二、2287908-6配套型号

三、2287908-6适用领域

泰科2287908-6连接器以其高频特性、可靠信号传输及耐用设计，广泛应用于以下领域：

1. 通信与数据传输系统：50Ω阻抗与0-6000MHz宽工作频率范围支持高速信号传输，适用于基站、路由器内部电路板连接，单位单行布局确保低干扰并平衡连接密度。

2. 汽车电子应用：兼容SAE/USCAR-17标准且带键控代码F的端子对准结构防止误插，适宜车载ECU、传感器与线束模块，在振动和温变(-40℃至105℃)环境中维持可靠控制链路。

3. 工业自动化设备：PA GF主体材料强化机械强度，宽温适应性(-40℃至105℃)结合PCB边缘安装支持工厂控制面板及传感器系统中的稳定集成，承受频繁插拔与机械应力。

4. 医疗仪器内部布线：耐热105℃壳体材料与可维修端子设计简化消毒维护流程，适配医用设备信号传输需求，坚果褐色外壳便于设备组装与快速识别。

5. 通用电子与测试系统：通孔焊接端接与紧凑尺寸（长24.5mm、宽10mm）提供灵活线到板集成，用于信号处理单元与实验室测试工具，确保高效连接与经济维护。

该连接器通过高频优化结构、键控防错机制及坚固材质，在多种严苛场景实现长期稳定工作，坚果褐色外壳进一步提升工业环境下的辨识度。

四、2287908-6常见问题与解决方案

产品特性摘要

端子类型：插针（接合直径 0.51mm）

外壳材质：PA GF（玻纤增强尼龙）

键控代码：F

工作温度：-40~105℃（高温需特别注意）

安装方式：PCB板焊尾固定（非密封设计）

1. PCB安装稳定性不足

问题：仅靠焊尾固定，在振动环境下易出现焊点疲劳断裂。

方案：
