泰科TE 2287908-9 高频RF板边缘连接器 金手指 现货

泰科2287908-9是一款单针（1位）线对板射频连接器，采用边缘安装焊尾端接PCB。其中心接触件为插针设计，直径0.51毫米，接触部镀金以保证6GHz内高频信号的低损耗传输（阻抗50Ω）。主体采用淡棕色PA GF材料，工作温度范围-40°C至105°C，支持800VAC电压及1A电流。安装方式为板载通孔焊接，配有接合固定结构，符合SAE/USCAR-17工业标准，适用于通信类信号电路。

一、2287908-9中文手册

分类	详情

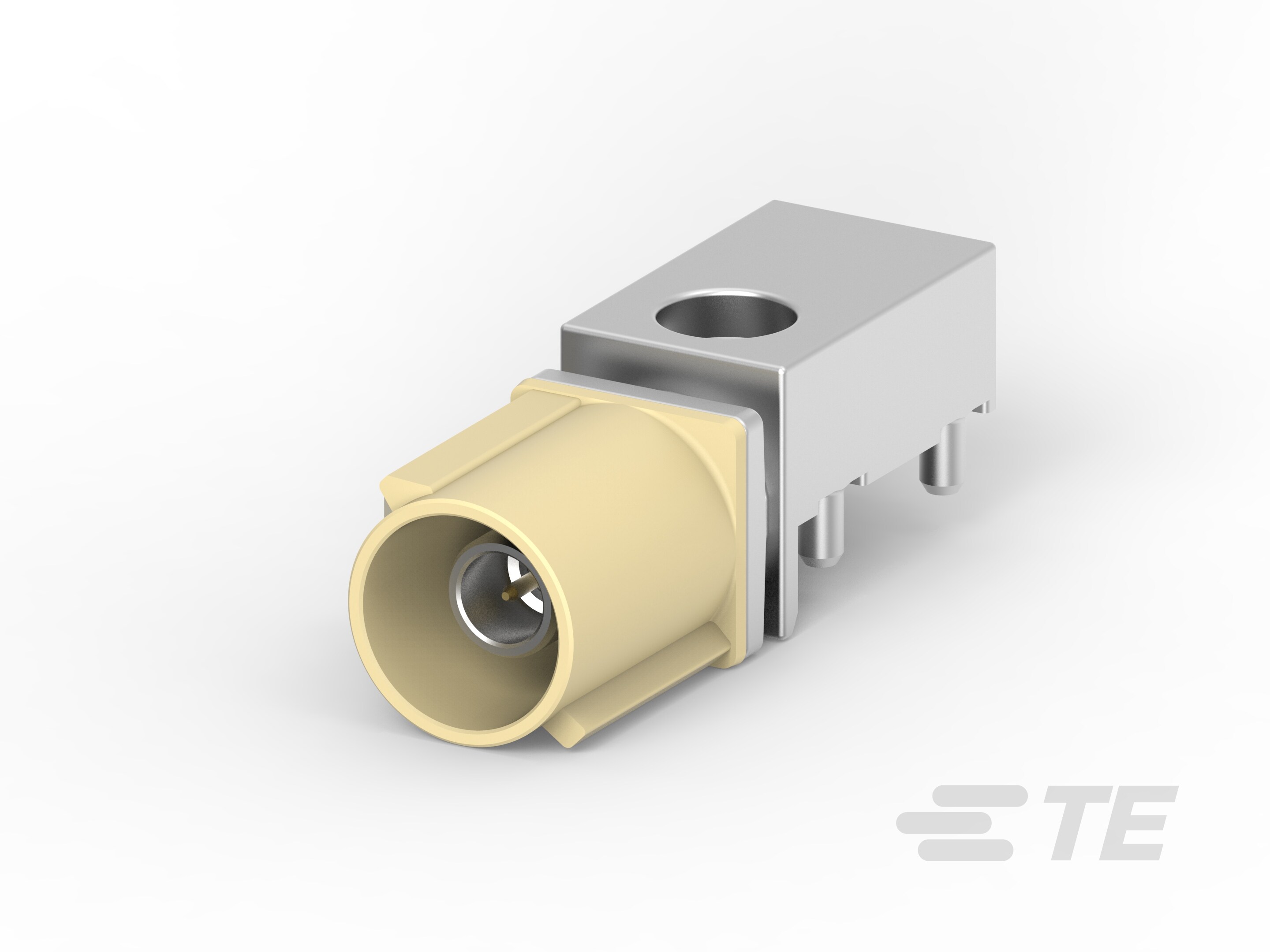

产品图
产品型号	2287908-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287908-9现货
原厂手册	2287908-9数据手册.PDF

二、2287908-9配套型号

三、2287908-9适用领域

泰科2287908-9连接器凭借其高可靠性信号传输、紧凑结构及宽温域适应性，主要服务于以下专业领域：

1. 工业控制与自动化设备

采用玻纤增强尼龙（PA GF）壳体（耐受-40℃至105℃），通孔焊接安装结合应力消除设计，确保机床PLC模块、传感器控制板等场景下抗振动性能。单行布局（10mm宽度）适配紧凑PCB空间，金镀层触点保障低电平信号完整性。

2. 汽车电子控制单元

符合SAE/USCAR-17车规标准，键控代码I防止端子错插。前端板载安装方式支持ECU控制板高效布线，锡镀PCB焊尾增强高温环境焊接可靠性，适用于发动机管理模块的板级连接。

3. 高频信号传输系统

50Ω阻抗匹配与6GHz工作频率优化射频性能，金镀中心端子（Φ0.51mm）降低信号衰减，专用于通信基站的板载信号跳线、测试仪器内部板间连接等高频场景。

4. 严苛环境电子设备

宽温域耐受性（-40℃~105℃）适配变电站监控模块、轨道交通控制系统等温度波动场景。淡棕色壳体提供组件快速识别能力，通孔焊接结构确保长期机械稳定性。

5. 医疗设备内部连接

无铅电镀（锡/金）材料符合医疗安全标准，微型化尺寸（24.5×10mm）适配监护设备内部板卡连接，金对金接触界面保障生命体征监测信号的精准传输。

该连接器通过高频优化设计、车规级可靠性验证及宽温域适应能力，在信号完整性要求严苛的场景中提供稳定连接解决方案，紧凑结构显著提升高密度PCB布局效率。

四、2287908-9常见问题与解决方案

1. 焊接点疲劳断裂

问题：焊尾固定型板安装设计在振动环境中易导致焊点应力集中，长期使用可能出现裂纹。

方案：采用阶梯式焊接工艺（先预焊固定后回焊加固），PCB布局时增加焊盘加强筋设计，高频振动场景建议补充结构胶固定。

2. 接触面污染氧化

问题：镀金接触件暴露于工业环境时，硫化物/灰尘沉积导致接触电阻升高（额定1A电流下易过热）。

方案：每500次插拔后使用无水乙醇清洁金手指，长期存放时加装防氧化盖帽，控制环境湿度≤65%RH以延缓锡镀层氧化。

3. 高温工况变形

问题：PA GF材质外壳在连续105℃高温下热变形率≥0.8%，可能导致安装孔位偏移。

方案：保持工作温度≤95℃（预留10℃安全裕度），高温区域增加散热鳍片间距≥3mm，每季度进行外壳平面度检测（公差±0.15mm）。

4. 高频信号衰减

问题：非屏蔽设计在0-6GHz频段工作时，外部电磁干扰导致信号完整性下降（实测插入损耗≥0.8dB@5GHz）。

方案：信号线采用双绞屏蔽电缆（编织密度≥90%），PCB接地层做倒角处理，必要时在连接器周边增设铜箔屏蔽环。

5. 机械对准偏差

问题：单针接合插针（Ø0.51mm）与插座配合间隙仅0.05mm，手工安装易出现偏斜。

方案：使用三轴对准工装（精度±0.01mm）辅助安装，插拔操作保持轴向受力角度≤3°，定期校准插针同轴度（径向跳动≤0.03mm）。

注： 本文由AI生成，已人工审核。
