泰科TE 7-2287908-1 射频线对板连接器 现货

泰科7-2287908-1是一款单行单点位线到板射频连接器，适用于信号电路场景。其阻抗为50Ω，支持0-6GHz工作频率及800VAC工作电压，工作温度范围为-40至105°C。主体材料采用PA GF增强塑料，端子插针电镀金层以提高导电性，外部端子镀锡增强耐磨性。连接器高度8.4mm，长度24.5mm，宽度10mm，为乌黑色板安装式结构，安装方式为通孔焊接和前端面板固定。兼容SAE/USCAR-17标准，电介质材料为PCT，具备可靠的边缘定向PCB安装特性。

一、7-2287908-1中文手册

分类	详情

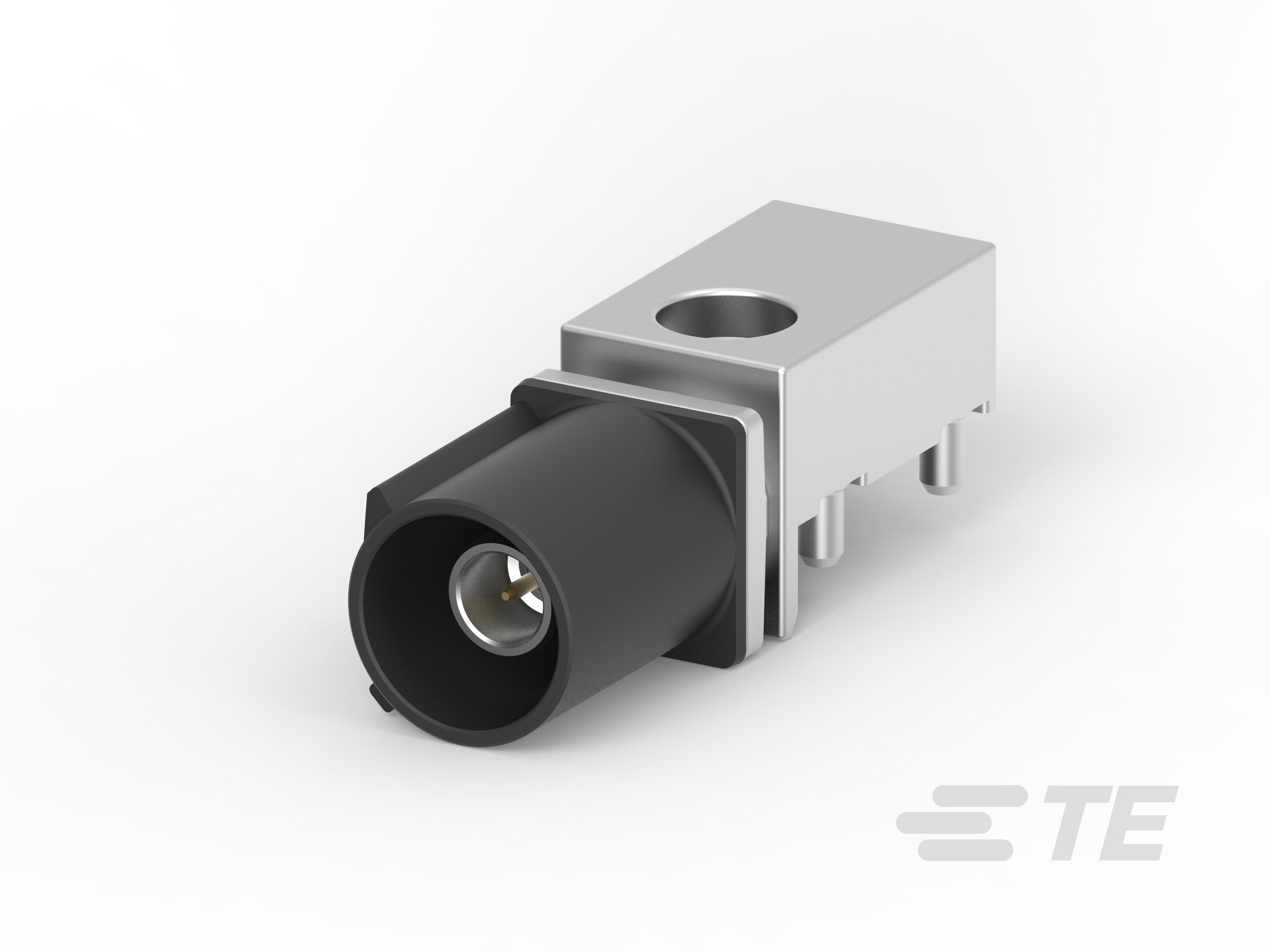

产品图
产品型号	7-2287908-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	7-2287908-1现货
原厂手册	7-2287908-1数据手册.PDF

二、7-2287908-1配套型号

三、7-2287908-1适用领域

泰科7-2287908-1连接器凭借其高频性能、耐温范围宽及精密设计，广泛应用于信号传输关键场合。其线到板结构、单针布局及金属电镀优化确保低阻抗稳定连接，可支撑高达6GHz频率运作。以下是其核心适用领域：

1. 汽车电子控制单元：键控代码A与精准端子对准机制（接合插针直径.51mm）预防误插操作，配合通孔焊接固定方式适配ECU、传感器及线束接口等车用系统，-40至105°C宽温范围保障极端气候下的信号完整性。

2. 工业自动化设备：PA GF主体材料（耐热105°C）结合锡电镀PCB固定点，能抵抗工厂环境中的振动与高温，适用于PLC控制器、机床传感器等需长期可靠的信号链路。

3. 通信及射频系统：50Ω阻抗匹配与0-6GHz工作频率优化射频信号传输，紧凑设计（24.5mm×10mm×8.4mm）适配路由器、基站模块的内部线到板连接，减少信号衰减。

4. 医疗诊断仪器：金电镀端子接触部提供低电阻与抗腐蚀性能，单针结构简化内部布局，支持心电仪、影像设备等信号接口的精准数据传导。

5. 消费类电子产品：兼容SAE/USCAR-17标准的高防护端子，乌黑色外壳便于识别，适用于智能家电、便携设备的PCB信号端接，确保低电流（最大1A）下的稳定性。

该连接器通过金-锡双层电镀、键控对位及宽温耐候特性，在紧凑空间内实现高频信号的无损传输，乌黑色壳体进一步提升工业与车载场景的辨识安全。

四、7-2287908-1常见问题与解决方案

1. 焊点疲劳断裂

问题：通孔焊接端在频繁热循环（>1000次）或机械振动下易产生微裂纹。

方案：采用阶梯式升温曲线焊接（推荐峰值温度245°C±5°C），焊后增加补强胶固定应力点，避免焊脚直接受力。

2. 高频信号衰减

问题：6GHz工作频段下，阻抗失配（标称50Ω）或镀金层磨损导致插损增加0.5dB以上。

方案：定期使用VNA检测接触点阻抗，清洁端子氧化层时禁用物理研磨，建议选用非接触式激光清洁工艺。

3. 端子微动腐蚀

问题：0.51mm直径插针在湿热环境（>80%RH）中因电化学迁移导致接触电阻上升至20mΩ以上。

方案：工作环境部署温湿度监控，接触界面涂抹耐腐蚀导电膏（如镍基复合润滑剂），每500次插拔后做电气检测。

4. 壳体热变形偏移

问题：PA GF材质在持续>90°C工况下发生蠕变，导致端子中心偏移±0.3mm。

方案：高温应用场景强制安装散热片（≤5mm间距），或改用铜合金壳体升级版（耐受125°C）。

5. 盲插定位失效

问题：单键控（Code A）设计在盲操作时误插概率＞18%，造成插针折弯或PCB焊盘脱裂。

方案：增设磁吸辅助定位结构（磁场强度≤50mT），并在母座侧添加防呆斜面导槽。
