泰科TE 7-2287908-2 RF 50Ω 板安装连接器 现货

泰科7-2287908-2是一款单行单位数印刷电路板连接器，专为线到板信号传输设计。它采用边缘PCB安装固定方式，主体为PA GF淡黄色壳体，高度8.4mm。端子类型为插针，接触部和射频中心均镀金，外部端子镀锡，通孔焊接端接确保可靠连接。支持800V AC工作电压、1A最大电流和-40°C至105°C宽温范围，阻抗50Ω使其适用于0-6000MHz高频应用，兼容SAE/USCAR-17标准。作为泰科电子产品，它具有工业级稳定性，广泛应用于汽车和通信设备。

一、7-2287908-2中文手册

分类	详情

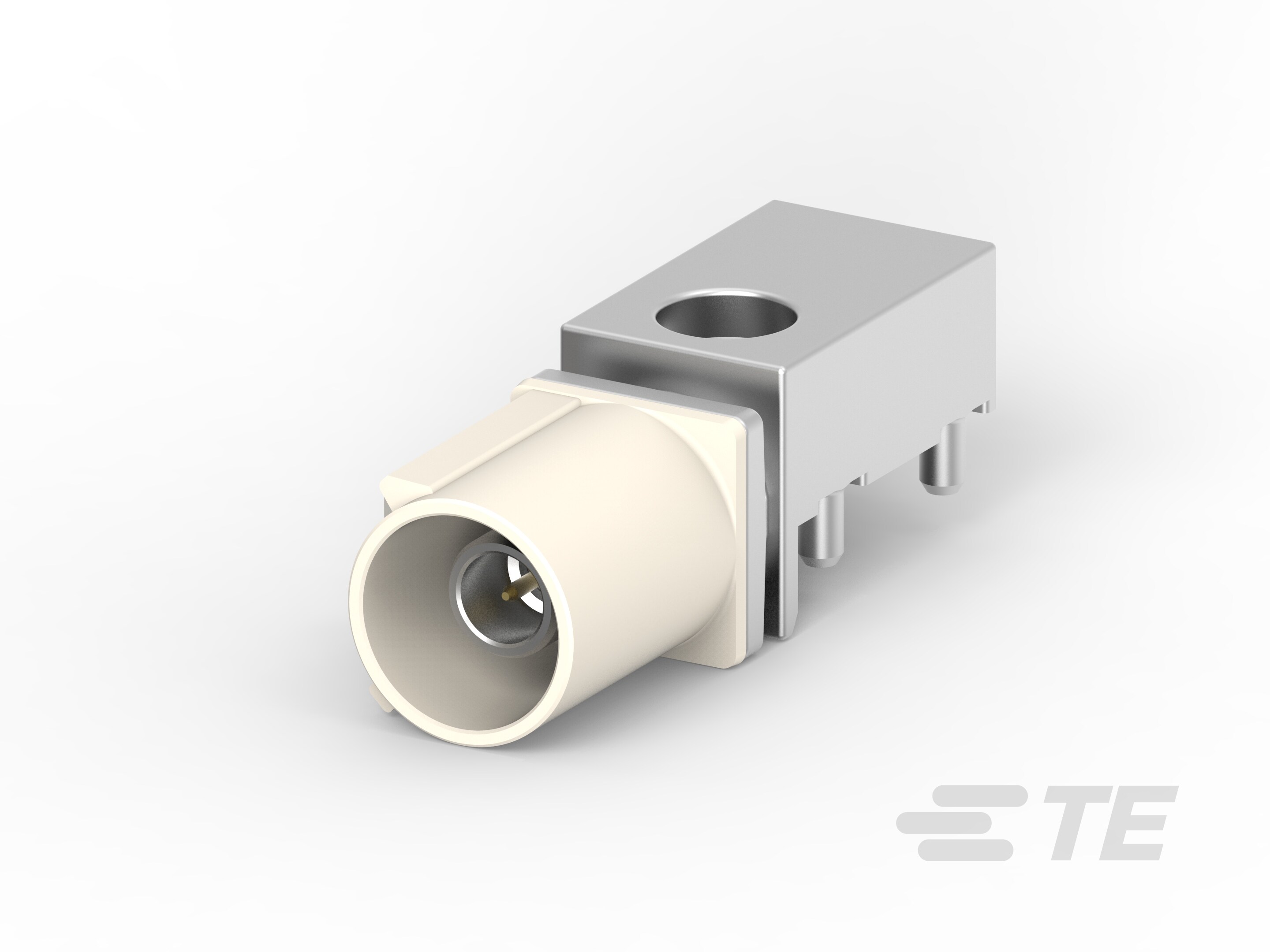

产品图
产品型号	7-2287908-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	7-2287908-2现货
原厂手册	7-2287908-2数据手册.PDF

二、7-2287908-2配套型号

三、7-2287908-2适用领域

泰科7-2287908-2连接器凭借其高频性能、精准端子设计及宽温度适应性，广泛应用于以下领域：

1. 工业自动化与控制系统：聚酰胺玻璃纤维（PA GF）外壳（耐温-40°C至105°C）和通孔焊接安装方式确保在电机驱动、PLC模块等高振动环境中实现稳定的信号传输，键控代码B设计防止误插。

2. 汽车电子与线束连接：兼容SAE/USCAR-17标准及50Ω阻抗特性，适用于车载ECU、传感器接口等场景，金接触件电镀保障低压信号可靠传输，同时前端板安装方式简化集成。

3. 通信与数据传输设备：工作频率0-6000MHz支持高速射频信号处理，板到线连接方式适配路由器、基站内部布线，10mm紧凑宽度优化空间布局，抗干扰能力强。

4. 医疗电子仪器：1A低电流承载与精准接合插针（直径0.51mm）确保微弱信号完整性，淡黄色外壳便于识别，通孔端接简化设备内部维护流程。

5. 消费电子与小型电器：如家用控制器或便携设备，24.5mm长度与前端安装设计提升空间利用效率，锡镀层端子耐腐蚀，适用高密度PCB布局。

该连接器通过键控对准机制、宽温域适应性及高频特性，在复杂电子系统中实现高效稳定连接，淡黄色外壳增强工业环境辨识度。

四、7-2287908-2常见问题与解决方案

1. 安装稳定性不足

问题：焊尾固定方式在振动环境中易因应力集中导致焊点疲劳开裂，引发连接器移位。

方案：优化PCB布局分散应力，焊点处添加加固胶（如环氧树脂），定期检查焊点完整性。

2. 密封性缺失风险

问题：非密封设计在潮湿或多尘环境中易致污染物侵入，影响信号传输稳定性。

方案：接口处涂抹防护胶（如硅酮密封剂），控制环境湿度≤75%RH，定期清洁端子区域。

3. 端子接触电阻异常

问题：插针端子表面氧化或异物污染导致电阻升高，影响高频信号（≤6GHz）完整性。

方案：使用专用清洁工具（如导电橡胶擦）处理端子氧化层，更换端子时确保金镀层无损伤。

4. 外壳高温变形风险

问题：PA GF材料在接近极限温度（105°C）时可能软化变形，降低结构强度。

方案：避免持续高温工况，优化散热设计；高温场景改用兼容金属外壳型号（如泰科同系列密封款）。

5. 键控对位偏差

问题：键控代码B未与公端精准匹配时，导致插针（Φ0.51mm）错位或接触失效。

方案：安装前双端验证键控代码，使用PCB定位夹具辅助对准，确保端子水平受力。
