TE 7-2287908-3 50Ω高频线到板连接器 PCB边缘安装 现货

泰科7-2287908-3是一款单列（1位）射频线对板连接器，专为高频信号传输设计，符合SAE/USCAR-17标准。其关键特性包括50Ω阻抗匹配、0-6GHz工作频率范围，支持800VAC工作电压。采用通孔焊接的板边缘安装方式，配备金层电镀插针端子（直径0.51mm）和锡镀焊尾，确保稳定电气连接与机械固定。主体采用玻纤增强尼龙(PA GF)，具有-40°C至105°C宽温工作能力，信号蓝壳体紧凑设计（24.5×10×8.4mm），适用于汽车电子、工业控制、通信设备等需要高频信号稳定传输的场景。

一、7-2287908-3中文手册

分类	详情

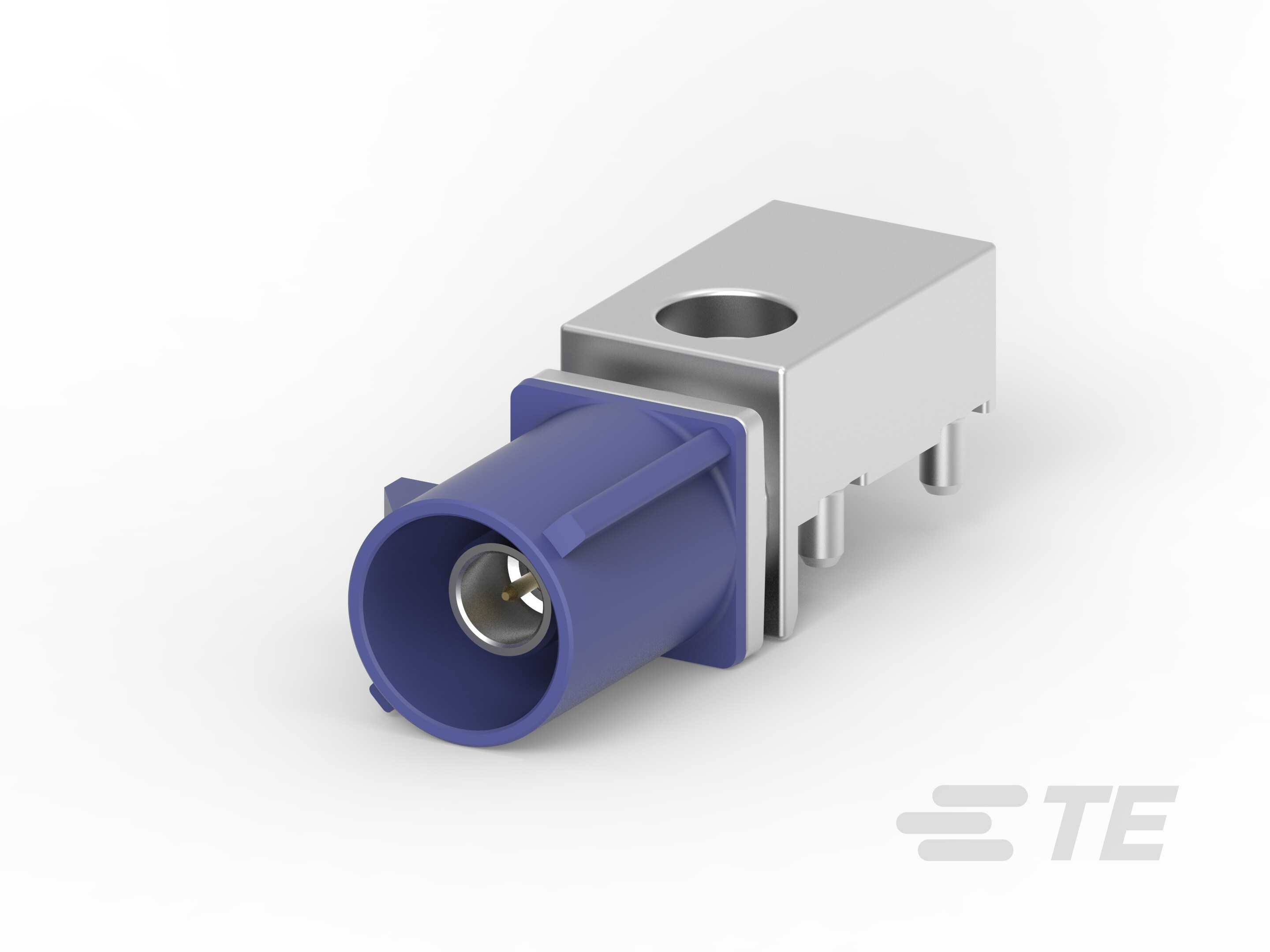

产品图
产品型号	7-2287908-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	7-2287908-3现货
原厂手册	7-2287908-3数据手册.PDF

二、7-2287908-3配套型号

三、7-2287908-3适用领域

泰科7-2287908-3连接器凭借其高可靠性、精准射频性能及宽温度适应性，广泛应用于以下领域：

1. 工业自动化与控制系统：聚酰胺玻璃纤维（PA GF）外壳（耐温-40°C至105°C）及SAE/USCAR-17兼容设计适应工厂机械、PLC控制器等高振动、极端环境，50Ω阻抗确保信号稳定传输，支持设备间控制链路无缝连接。

2. 汽车电子模块：键控代码C与通孔焊接端接机制（.51mm插针直径）防止误插，适用于车载ECU、线束接口等高压场景，800VAC工作电压保障行车安全与信号完整性。

3. 通信与射频设备：0-6GHz工作频率及金电镀中心端子适配路由器、基站射频信号传输，线到板连接方式优化电路板布局，8.4mm紧凑高度支持高频抗干扰需求。

4. 医疗器械与诊断设备：宽温度范围及低电流设计（1A最大值）满足监护仪、呼吸机等精密仪器内部布线要求，通孔焊接端接确保长期稳定，避免维护中断风险。

5. 智能硬件与消费电子：信号蓝壳体提升辨识度，灵活PCB边缘安装适配紧凑设计，高兼容性（如支持自由悬挂）适用于智能家居控制模块、无人机电源管理等低功率信号场景。

该连接器通过键控对准、应力消除附件及射频优化，确保在复杂电磁和温度环境中实现持久稳定连接，信号蓝外壳进一步强化了工业与消费场景的应用识别。

四、7-2287908-3常见问题与解决方案

1. 焊尾安装应力断裂

问题：PCB边缘安装仅依赖焊尾固定，机械振动或插拔外力易致焊点疲劳开裂。

方案：增设PCB加强筋支撑连接器本体，或采用弹性卡扣辅助固定焊尾区域，分散应力集中点。

2. 无密封防护导致污染

问题：非密封设计（IP等级未认证）在湿度>80%RH或粉尘环境中易引发端子间短路。

方案：优化设备箱体密封结构，或更换带密封圈的兼容型号（如支持IP67的同系列衍生款）。

3. 金镀层端子接触失效

问题：金镀层插针（φ0.51mm）受硫化物腐蚀或反复插拔磨损，导致接触电阻升高（影响高频信号0-6GHz传输）。

方案：使用无水乙醇清洁端子，禁止物理打磨；超过500次插拔周期后建议更换连接器。

4. 玻纤增强尼龙外壳变形

问题：PA GF壳体在>85℃环境（接近105℃上限）长期工作会软化变形，影响键位对准精度。

方案：高温场景下加装散热片降低壳体温度，或改用金属外壳版本（如泰科MX系列）。

5. PCB通孔焊接偏移

问题：通孔焊尾间隙配合设计（公差±0.2mm）易因人工焊接偏移造成端子应力。

方案：采用定位治具固定连接器后焊接，焊后X光检测端子与PCB垂直度（角度偏差<3°）。
