泰科TE 8-2287908-0线对板50Ω射频连接器现货

泰科8-2287908-0是一款线到板射频信号连接器，专为印刷电路板设计。这款单针单行器件具有50Ω阻抗和800VAC工作电压，最大额定电流1A，频率范围覆盖0-6000MHz，适用于信号传输应用。主体采用PA GF材料，端子类型为金镀插针，外部锡电镀，接合插针直径0.51mm，确保稳定连接。PCB安装方式为边缘通孔焊接固定，前端面板安装，工作温度范围为-40°C至105°C。壳体呈咖喱色，尺寸为24.5mm×10mm×8.4mm，符合SAE/USCAR-17标准，适用于工业及汽车电子环境。

一、8-2287908-0中文手册

分类	详情

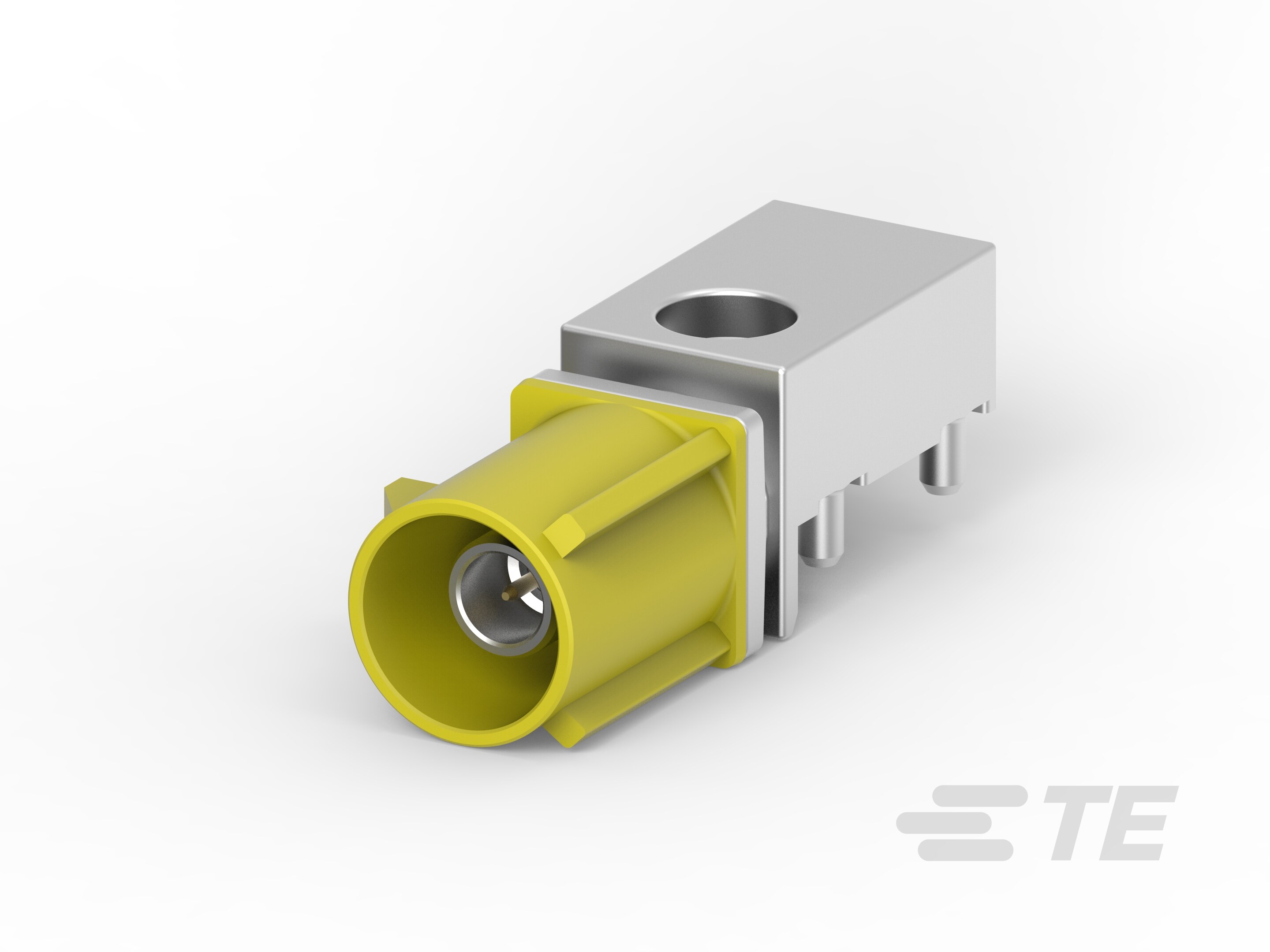

产品图
产品型号	8-2287908-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	8-2287908-0现货
原厂手册	8-2287908-0数据手册.PDF
