泰科TE 8-2287908-1线到板信号连接器高频50Ω现货
泰科8-2287908-1是一款单单位线到板连接器，专为印刷电路板设计，适用于信号传输应用。其特性包括50Ω阻抗、800VAC工作电压和0-6000MHz频率范围，支持高频操作。连接器采用通孔焊接板安装方式，端子插针直径0.51mm，镀金中心接触件增强信号稳定性，锡镀外部端子提升耐久性。主体材料为PA GF尼龙玻璃纤维，胭脂红色外壳，尺寸24.5mm×10mm×8.4mm。工作温度覆盖-40°C至105°C，宽温域适用恶劣环境。符合SAE/USCAR-17标准，适用于汽车或工业信号电路，确保高可靠性和抗干扰能力。整体设计紧凑，支持边缘安装和前端面板固定。
一、8-2287908-1中文手册
| 分类 | 详情 |
|---|---|

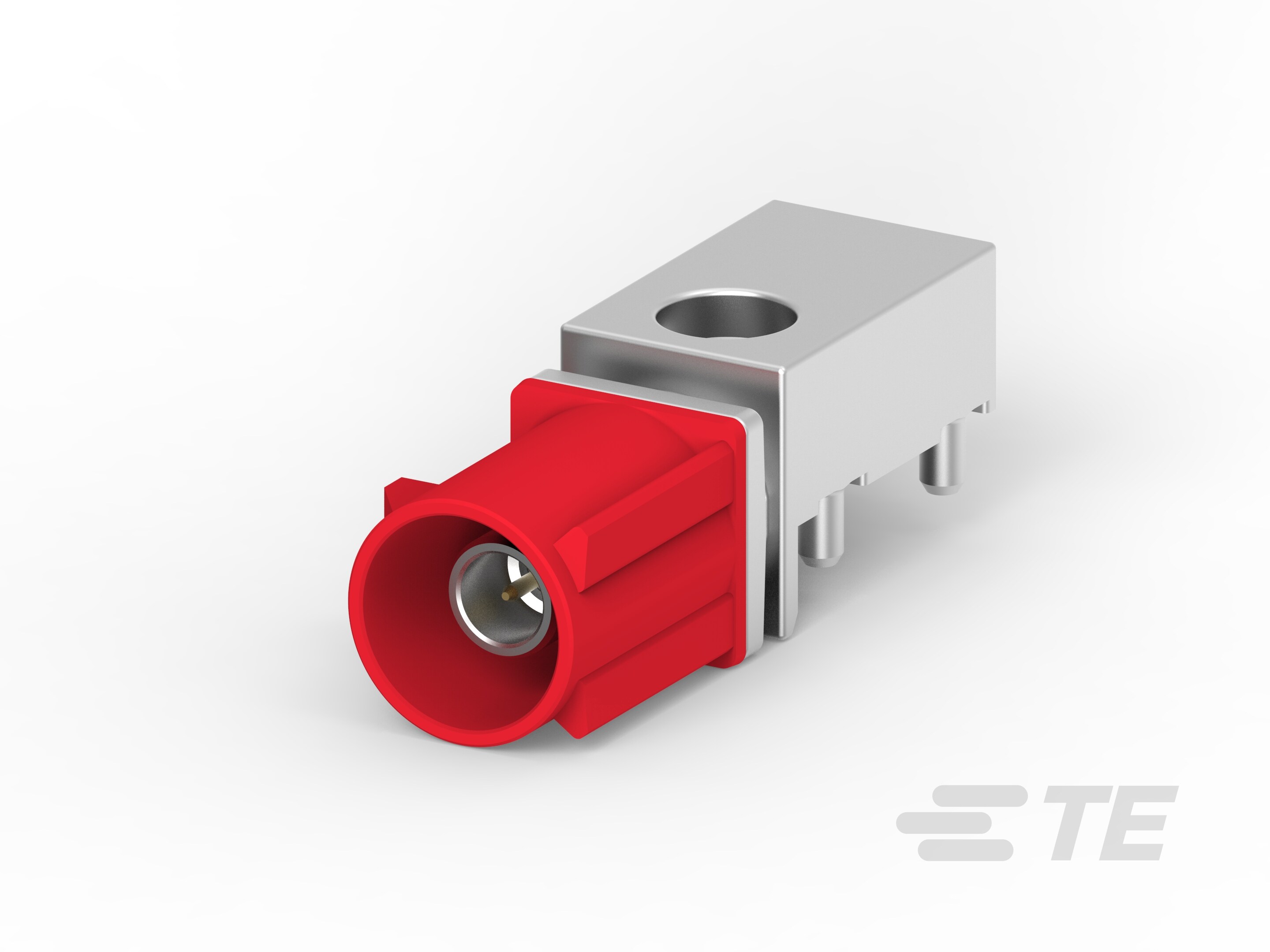

| 产品图 |  |
| 产品型号 | 8-2287908-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 8-2287908-1现货 |
| 原厂手册 | 8-2287908-1数据手册.PDF |
二、8-2287908-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-1 | 暂无 |
| 更多配套型号查询 | 8-2287908-1配套型号大全（暂无） |
三、8-2287908-1适用领域
泰科8-2287908-1连接器凭借其高频信号稳定性、耐高温特性及紧凑设计，适用于以下领域：
1. 汽车电子与动力系统：
50Ω阻抗匹配与0–6000MHz工作频率范围保障车载ECU、传感器的高频信号传输精度；PA GF主体材料耐受-40℃至105℃极端温度，结合通孔焊接固定方式，适应发动机舱高温振动环境。
2. 工业控制设备：
胭脂红色壳体提供快速视觉辨识，PCB边缘安装与焊尾固定机制增强机械稳定性，适用于PLC模块、电机驱动器等印刷电路板的紧凑型信号连接，耐受工业粉尘环境。
3. 高温通信设备：
金镀层端子（中心接触件/端子接触部）确保低阻抗信号传输，800VAC工作电压与105℃耐温能力支持基站路由器等设备的高热环境内部线对板连接，匹配信号（Signal）电路需求。
4. 航空与国防电子：
SAE/USCAR-17标准兼容性与.51mm精密插针对接设计，满足机载航电设备、军用电子仪器的抗振动与高可靠性要求；抗高温性能（221°F）适应严苛工况。
5. 电源管理模块：
1位单行布局（10mm宽度）优化空间利用率，锡镀层外部端子提供抗氧化保护，适配电源转换器、逆变器等设备的板级直流信号连接。
该连接器通过高频性能优化、通孔焊接的稳定机械支持及抗高温材料特性，在严苛电子系统中实现可靠信号传输，胭脂红色壳体便于工业场景的快速检修识别。
四、8-2287908-1常见问题与解决方案
1. PCB焊点应力开裂
问题：边缘安装的焊尾结构在机械振动或插拔受力时，易导致焊点疲劳断裂。
方案：在PCB布局中增加加强筋或支撑柱；控制焊接温度曲线（建议峰值≤260℃），避免焊料脆化。
2. 接触电阻异常升高
问题：0.51mm直径金镀层插针因污染或微动磨损，导致信号传输阻抗超过50Ω标称值。
方案：使用非研磨性电子触点清洁剂维护端子；在-40–105℃工作环境中确保插接面清洁，避免有机物沉积。
3. 高温环境外壳形变
问题：PA-GF材质外壳在接近105℃上限温度时，玻璃纤维增强结构可能发生热蠕变。
方案：高温应用场景（>85℃）预留散热空间；定期进行外形尺寸检测（公差参考24.5×10×8.4mm）。
4. 键控匹配失效
问题：键控代码"L"未与公端精确对位，引发插针偏斜或端接损伤。
方案：采用带导向槽的治具辅助插接；安装前双重验证键控符号与端子排列方向（1位单排结构需特别注意）。
5. 潮湿环境绝缘下降
问题：非密封设计在湿度>80%RH时，PCT电介质材料表面可能形成电解通路。
方案：电路板涂覆三防漆（厚度0.1–0.3mm）；控制工作环境露点温度低于环境温度10℃以上。
