泰科TE 8-2287908-2 线到板连接器 1位6GHz高频 现货

泰科8-2287908-2是一款单针、50Ω阻抗的板端射频连接器，专为线到板的信号传输设计。其插针端子采用金（Au）中心接触件与锡（Sn）外部镀层，通过通孔焊接方式固定于印刷电路板边缘（直角安装），额定电流1A，工作电压800VAC。壳体由粉橙色PA GF（玻璃纤维增强聚酰胺）材料制成，支持前端面板安装且具备接合对准功能。该连接器工作温度范围为-40°C至105°C，频率覆盖0至6000MHz，适用于高频信号传输场景，并符合SAE/USCAR-17车用规范，结构紧凑（长24.5mm×宽10mm×高8.4mm），典型应用于通信设备的PCB互连。

一、8-2287908-2中文手册

分类	详情

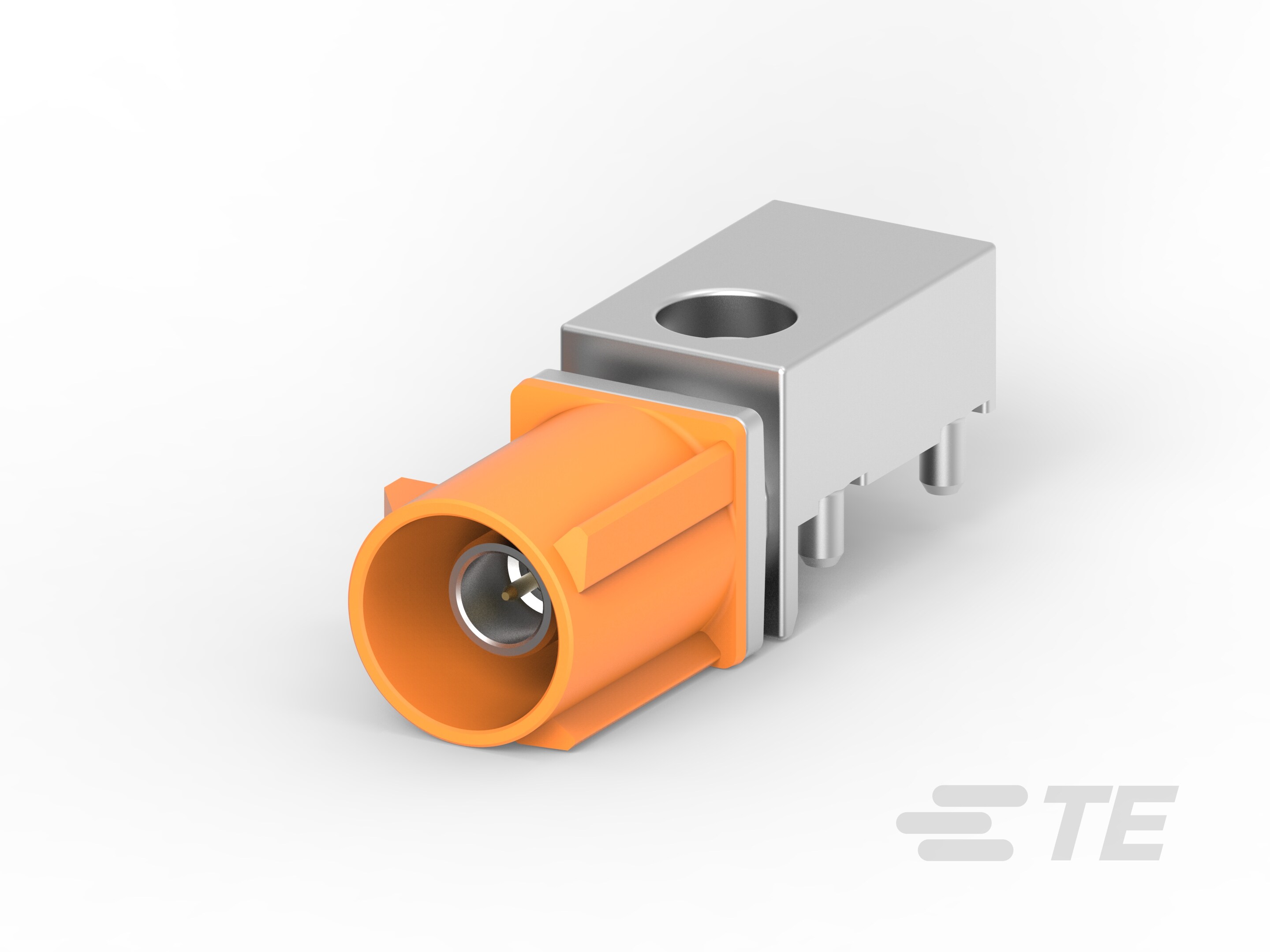

产品图
产品型号	8-2287908-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	8-2287908-2现货
原厂手册	8-2287908-2数据手册.PDF

二、8-2287908-2配套型号

三、8-2287908-2适用领域

泰科8-2287908-2连接器以其高频性能、标准化兼容性和可靠材料设计，适用于以下领域：

1. 汽车电子系统：SAE/USCAR-17兼容标准确保车载应用中的信号稳定性，如传感器接口和ECU单元，结合键控代码M防止误插，插针端子（直径0.51mm）支持精确对位。

2. 通信与数据传输：50Ω阻抗与0-6000MHz工作频率范围适配高频信号传输，金镀端子保障低损耗连接，适用于路由器、基站等通信设备的线到板信号链路。

3. 工业自动化与控制：PA GF主体材料（耐温-40°C至105°C）与焊接端接方式提升振动环境下的机械稳定性，适用于PLC模块或电机控制板的信号输入输出端。

4. 消费电子与家用设备：紧凑尺寸（24.5mm×10mm×8.4mm）和高密度单行位布局便于小型电器内部布线，如智能家居控制器或电源模块的信号传输。

5. 仪器仪表与测量装置：1A额定电流和800VAC工作电压支持低功率信号处理，锡电镀PCB保持特性提升电路板边缘安装的长期可靠性，适用于测试设备的数据采集接口。

该连接器通过高频兼容性、键控对准机制及耐温材料，确保在精密电子系统中实现高效稳定的信号连接，粉橙色外壳可增强设备内部的快速识别。

四、8-2287908-2常见问题与解决方案

1. PCB安装固定不稳定

问题：由于连接器采用PCB安装方向边缘和固定类型焊尾，在振动或外力作用下易松动，导致信号传输中断。

方案：添加应力消除附件如绑带或支架，优化焊接工艺以确保稳定性，并在设计中预留加固点分散机械应力。

2. 密封性缺失风险

问题：连接器不具备可密封功能，在潮湿（湿度>80%RH）或污染环境中易渗入湿气或异物，影响信号稳定性。

方案：在应用中集成外部防护涂层，避免高湿度环境使用，建议控制操作湿度在推荐阈值内。

3. 端子接触可靠性问题

问题：插针型端子（直径.51mm）压接不当或氧化可能导致接触电阻异常（典型公差±0.2mm），引起信号劣化。

方案：操作时严格遵守压接高度公差，使用无氧化清洁工具维护端子表面，必要时更换端子。

4. 外壳热变形或降解

问题：主体材料PA GF在高温环境（>105°C）下易变形或加速老化，降低使用寿命和完整性。

方案：限制操作温度于105°C以内，避免接触强酸/碱物质，高温应用场景应替换为金属外壳连接器。

5. 键控匹配对准偏差

问题：键控代码M与公端错位可能导致连接不稳定或端子损坏，影响整体性能。

方案：安装前核对键控代码和端子排列顺序，利用校准工具辅助定位确保精准对接。
