TE 8-2287908-3 高频6GHz线对板连接器现货

泰科8-2287908-3是一款板安装式单针（1位）线到板连接器，专为PCB边缘通孔焊接设计。其主体采用PA GF材料，具备宽工作温度范围（-40℃至105℃），适用于信号传输应用。该连接器中心端子及接触部镀金，外部镀锡，阻抗为50Ω，工作电压达800VAC，且支持0至6000MHz工作频率。壳体为粉绿色，尺寸紧凑（长24.5mm×宽10mm×高8.4mm），符合SAE/USCAR-17标准。

一、8-2287908-3中文手册

分类	详情

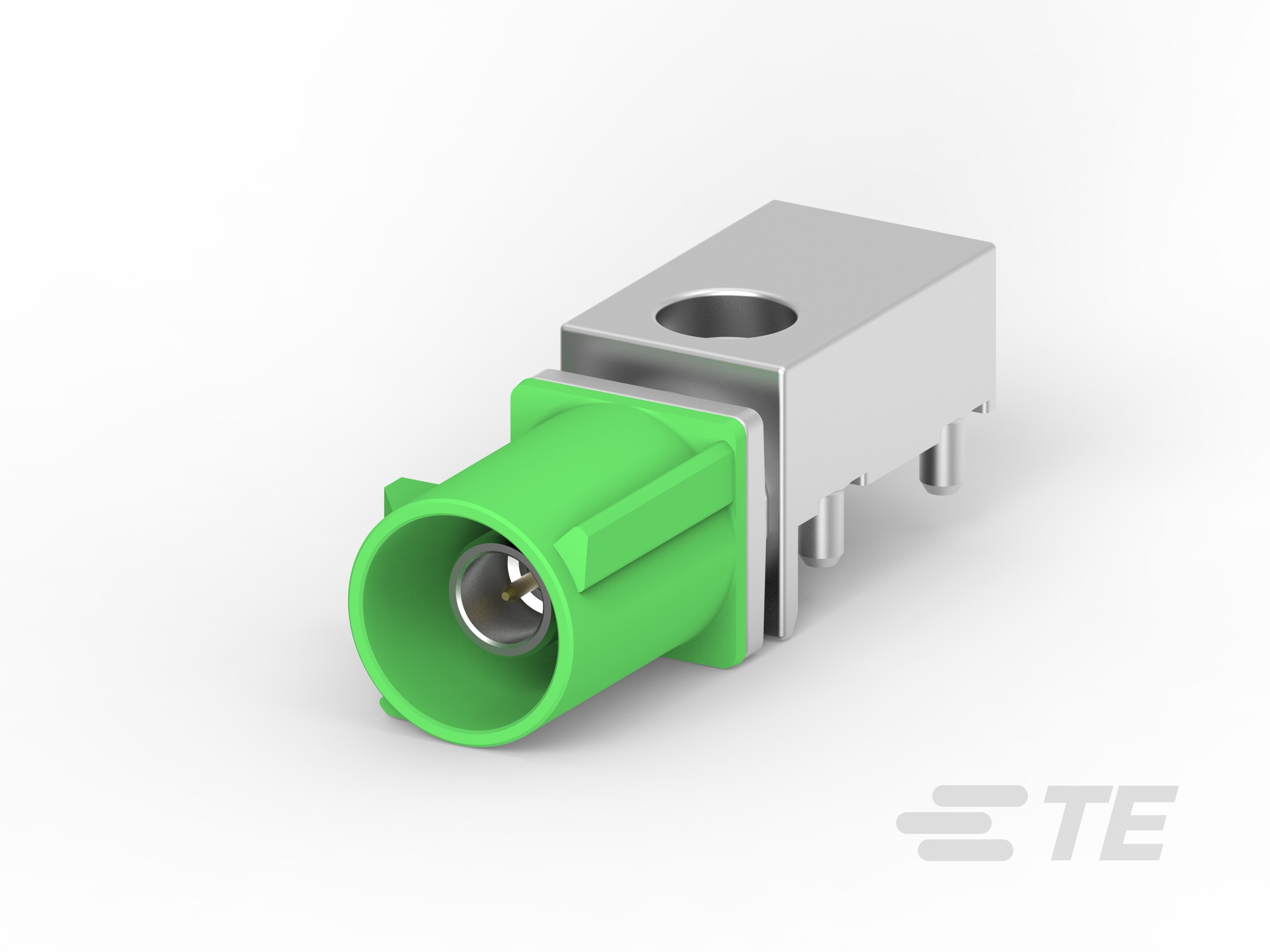

产品图
产品型号	8-2287908-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	8-2287908-3现货
原厂手册	8-2287908-3数据手册.PDF

二、8-2287908-3配套型号

三、8-2287908-3适用领域

泰科8-2287908-3连接器凭借其高信号完整性、宽温适应能力及紧凑结构，广泛应用于以下领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准，金电镀中心端子与1位单行布局确保准确信号传输，适用于车载ECU、传感器接口及线束连接，保障行车安全性与数据可靠性。

2. 工业自动化与控制设备：PA GF材质耐温-40℃至105℃及通孔焊接固定提供振动稳定性，适合工厂机械PLC、机床控制单元的线到板连接。

3. 通信与射频设备：50Ω阻抗匹配与0-6000MHz工作频率优化高频信号传输，支持路由器、基站内部PCB与线缆对接，减少干扰。

4. 新能源电力系统：800VAC工作电压及边缘安装设计适配紧凑布局，应用于电动车电力转换器、光伏逆变器等高压环境。

5. 精密测试仪器：插针端子配合金电镀接触部实现低电阻抗腐蚀信号路径，用于测量仪表、校准设备的精确信号处理。

该连接器通过金电镀触点、宽温范围及PCB固定机制，在严苛条件下实现长期稳定信号连接。
