泰科9-2287908-0是一款高频线对板连接器，适用于印刷电路板边缘安装，采用单针位设计，阻抗50Ω，支持0-6000MHz工作频率和800VAC工作电压，电流容量1A。主体材料为PA GF，具备镀金中心接触端子和镀锡外部端子，提供优异信号完整性与可靠接触；工作温度范围-40°C至105°C，兼容SAE/USCAR-17标准。作为专业信号应用连接器，它在汽车和工业环境中确保稳定焊接安装和抗干扰性能。

一、9-2287908-0中文手册

分类	详情

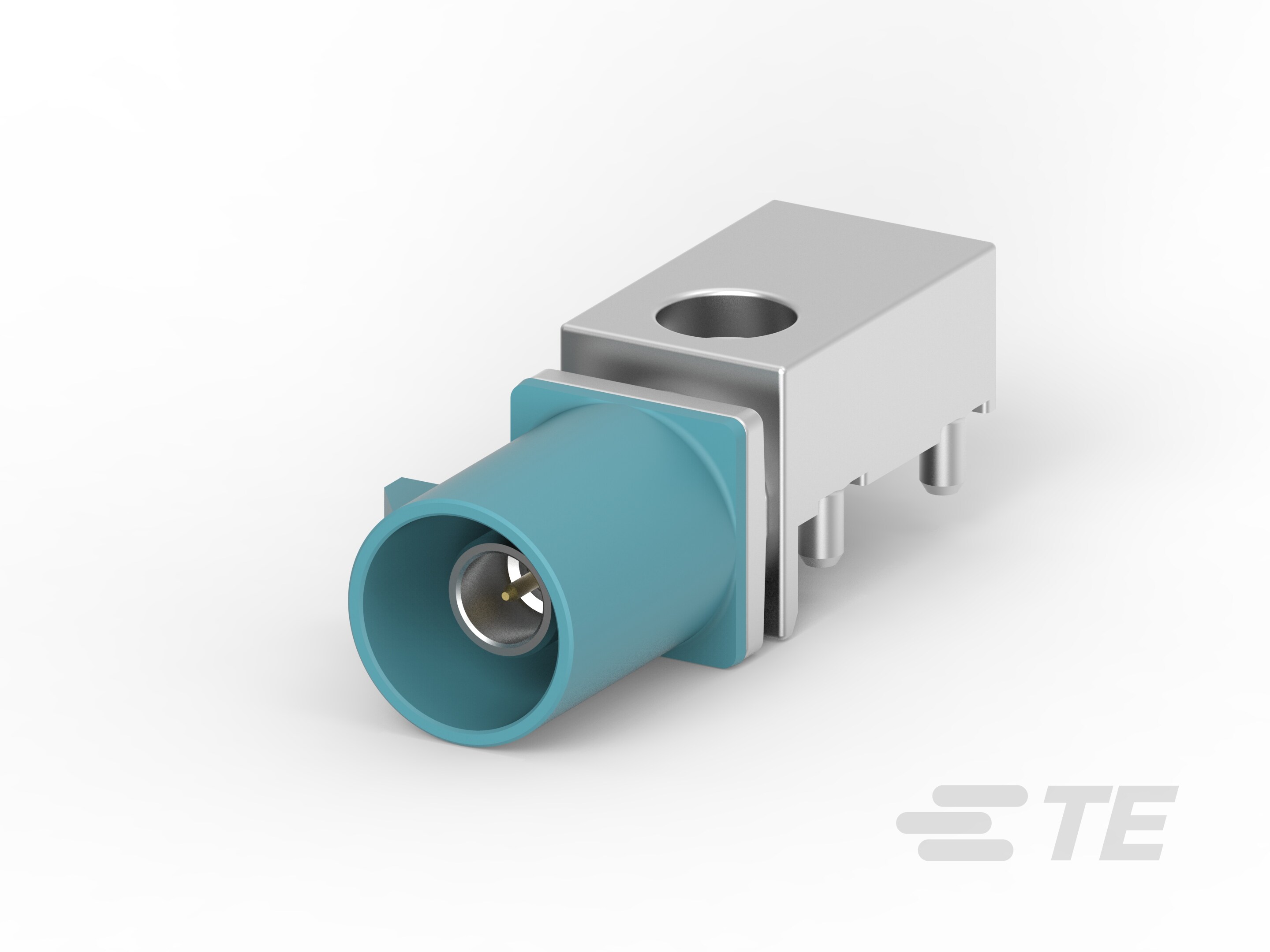

产品图
产品型号	9-2287908-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	9-2287908-0现货
原厂手册	9-2287908-0数据手册.PDF

二、9-2287908-0配套型号

三、9-2287908-0适用领域

泰科9-2287908-0连接器作为高精度板端连接解决方案，专为严苛环境下的信号传输设计，其特性可满足以下核心应用场景需求：

1. 汽车电子控制系统

支持SAE/USCAR-17标准，通孔焊接与焊尾固定确保车辆振动场景下的机械稳定性（工作温度-40℃至105℃）。50Ω阻抗匹配高频信号需求，中心接触件镀金设计保障车载ECU、传感器等低压信号传输的长期可靠性，键控代码Z有效防止误插。

2. 工业自动化设备

PA GF材质壳体兼具耐高温（221°F）与抗化学腐蚀特性，适用于PLC控制柜、电机驱动器等场景。1位单行板边缘安装（10mm宽度）节省PCB空间，1A电流承载能力适配控制信号传输，镀锡端子接触件提升工业环境下的抗氧化性能。

3. 通信及射频设备

0-6GHz宽频工作范围满足基站模块、路由设备的射频链路需求。24.5mm紧凑长度与前端面板安装方式优化机箱内部布局，通孔焊接端接确保高频信号完整性，镀金接触件最大限度降低传输损耗。

4. 仪器控制面板

水蓝色壳体实现设备接口快速识别，8.4mm低矮高度适配仪表盘紧凑空间。1位单点连接精准对应线束端口，-40℃低温启动能力保障户外设备操作可靠性，镀锡外部端子抵御环境湿气侵蚀。

该型号通过板载焊接固定、宽温域适应性及高频信号保真设计，在汽车电子、工业控制等场景中构建高稳定性单点信号通路，水蓝色外壳显著提升设备检修时的端口辨识效率。

四、9-2287908-0常见问题与解决方案

1. 高频信号衰减

问题：工作频率达6GHz时，阻抗失配或线缆长度超标导致信号完整性下降。

方案：严格匹配50Ω阻抗线缆，控制传输距离≤λ/10（λ为最小波长）；使用VNA验证驻波比（SWR＜1.5）。

2. 焊接位断裂

问题：通孔焊尾在机械振动下应力集中，易发生焊点疲劳开裂。

方案：采用阶梯式焊接工艺（预热125℃→焊锡260℃±5℃→缓冷）；增加PCB支撑柱分散应力。

3. 镀金端子氧化

问题：长期湿热环境（＞80%RH）导致Au-Au接触面生成硫化膜，接触电阻上升。

方案：定期用无水乙醇擦拭端子；存放环境湿度控制≤60%RH，必要时充氮密封。

4. 高温形变失效

问题：PA GF壳体在105℃极限温度下热膨胀系数（CTE 8×10⁻⁵/℃）引发结构变形。

方案：高温场景预留0.3mm热膨胀间隙；＞85℃环境改用金属外壳衍生型号（如9-2287908-3）。

5. 键控插接错位

问题：Z型键控码未与公端物理强制对位，插接偏差＞0.5mm导致端子侧向应力。

方案：安装时使用引导夹具辅助定位；定期校准插合深度（标准值2.0±0.1mm）。
