泰科TE 2287922-1高频缆到板信号连接器现货
泰科（TE Connectivity）2287922-1是一款微型双位PCB安装连接器，专为信号传输设计。其采用缆对板结构，以乌黑色PA GF（玻璃纤维增强聚酰胺）为主体材料，具备前端面板安装特性。该连接器配备两个插针端子，中心间距为8mm，接合插针直径0.51mm。其接触部采用金（Au）电镀确保低电阻和高可靠性，外部端子及PCB焊尾则为锡（Sn）电镀。支持通孔焊接安装，工作频率范围覆盖DC至6000MHz（6GHz），阻抗50Ω，适用于射频信号应用。工作电压为800V AC，额定电流1A，并能在-40°C至+105°C的宽温环境下稳定运行。产品符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17行业规范，尺寸为24.5mm×15.5mm×10.45mm，适合空间紧凑的工业电子设备信号连接。
一、2287922-1中文手册
| 分类 | 详情 |
|---|---|

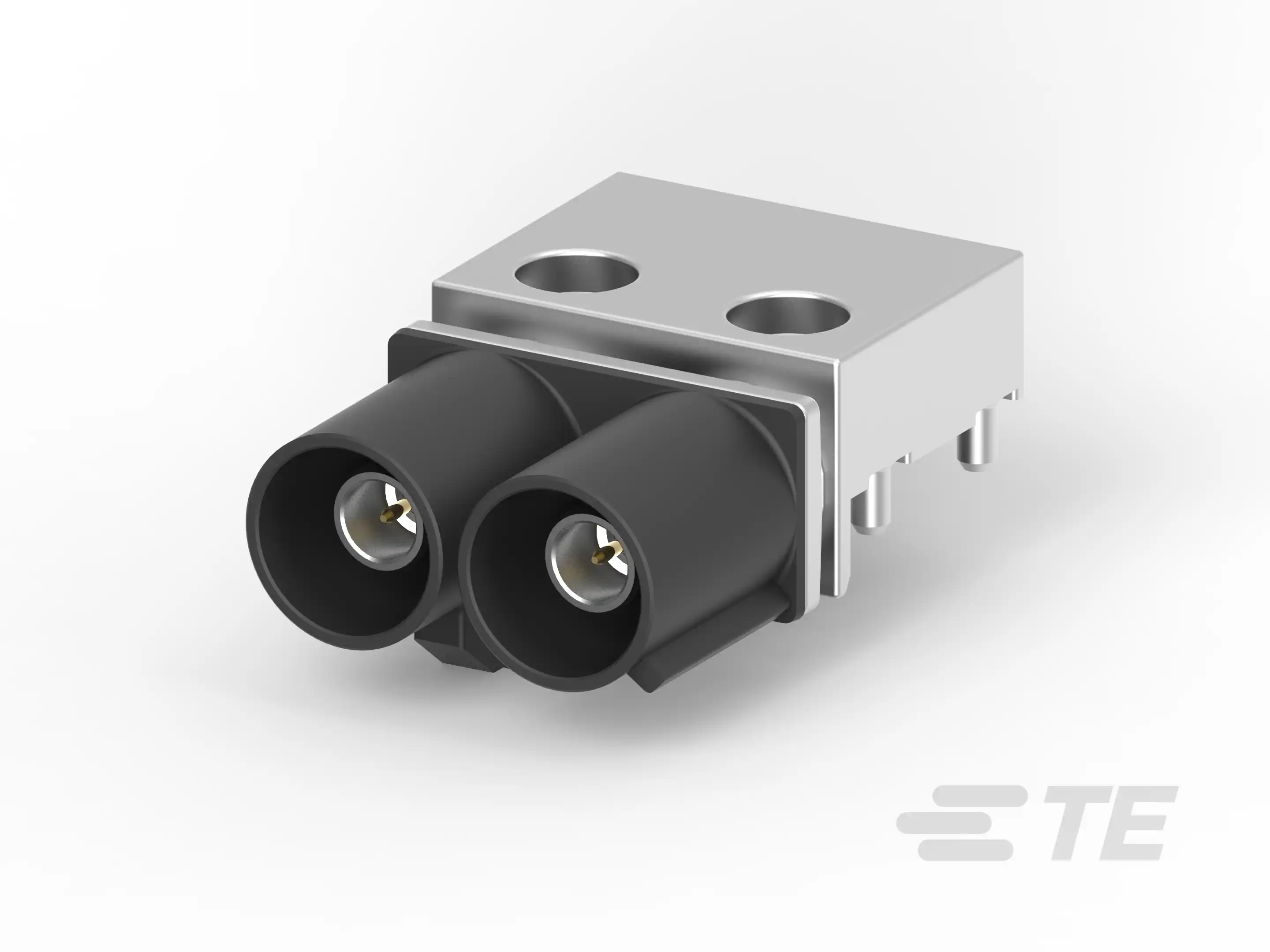

| 产品图 |  |
| 产品型号 | 2287922-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | A |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287922-1现货 |
| 原厂手册 | 2287922-1数据手册.PDF |
二、2287922-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-1 | 暂无 |
| 更多配套型号查询 | 2287922-1配套型号大全（暂无） |
三、2287922-1适用领域
泰科2287922-1连接器凭借其紧凑尺寸、高频传输能力及宽工作温度范围，广泛应用于以下领域：
1. 工业自动化与设备控制：PA GF主体材料（耐温-40℃至105℃）及UL 94V-1/V-2阻燃设计适应工厂环境和机床等高振动、高温场景，边缘安装特性实现PCB板稳定缆到板信号连接，支持传感器与控制器之间高效数据传输。
2. 汽车电子系统：符合SAE/USCAR-17标准与键控代码A设计防止误插，适用于车载ECU单元和线束接口，50Ω阻抗与6GHz频率范围保障车载系统信号完整性及行车安全。
3. 通信与数据传输设备：缆到板连接方式支持路由器、基站内部高频信号传输，8mm间距单行2位布局平衡连接密度与抗干扰能力，0-6000MHz工作频率确保高速数据传输稳定性。
4. 测试与医疗仪器：金电镀端子提升接触可靠性并简化消毒维护流程，紧凑尺寸适配医疗设备内部布线，宽温度范围应对实验环境波动，避免信号中断风险。
该连接器通过精准端子对准、焊尾固定机制及高阻燃等级，确保严苛条件下长期稳定连接，乌黑色外壳优化工业场景中视觉识别。
四、2287922-1常见问题与解决方案
1. 安装稳定性问题
问题：PCB边缘安装方式（如焊尾固定）易受振动或机械应力影响，导致连接器移位或脱焊，尤其在高频振动环境中（工作频率达6000MHz）。
方案：采用应力消除结构（如卡扣或绑带）固定线缆，增强PCB焊点强度；或集成支撑支架分散外部载荷，确保安装表面平整度。
2. 外壳材料失效
问题：尼龙6/6（PA GF）外壳在高温环境（>80°C）或暴露于化学腐蚀性物质时易变形或脆化，影响长期机械完整性。
方案：避免超过工作温度上限（105°C），在高温或腐蚀性场景更换为金属外壳版本；定期检查外壳表面无裂纹，并保持环境洁净。
3. 端子接触异常
问题：插针端子（接合直径0.51mm）压接高度偏差或金层氧化可能导致接触电阻上升（额定电流仅1A），引发信号传输不稳定或断路。
方案：严格按公差标准（±0.2~0.5mm）操作压接工艺，使用专用清洁工具去除氧化层；定期维护端子，必要时更换以保证金镀层有效性。
4. 环境防护不足
问题：无密封设计（可密封性为否）易受湿气、灰尘侵入，在高湿度环境（>80%RH）中加速内部端子腐蚀，影响电气性能。
方案：加装外部密封组件（如硅胶密封圈），强化接口防护；控制环境湿度在80%RH以下，并定期清洁连接面。
5. 高频干扰风险
问题：无屏蔽结构在6000MHz高频应用中易受电磁干扰，导致信号衰减或数据错误（阻抗为50Ω），特别是在复杂电磁环境中。
方案：优化布线布局，增加外部屏蔽罩或接地措施；确保PCB接地可靠，并避免与其他高频设备近距离干扰。
