泰科2287922-2是一款TE Connectivity生产的缆到板连接器，专为印刷电路板边缘安装设计。该器件为2位单行结构，端子采用插针设计（中心电镀金），主体材料为PA GF增强尼龙，具有UL 94V-1/V-2阻燃等级。工作电气特性包括50Ω阻抗、800VAC电压和6GHz频率范围，适用于信号电路应用，兼容SAE/USCAR-17标准。通孔焊接固定，耐温范围-40–105°C，端子镀锡外壳确保环境适应性，中心线间距8mm，尺寸紧凑（长24.5mm×宽15.5mm×高10.45mm），适用于工业自动化设备等严苛环境。
一、2287922-2中文手册
| 分类 | 详情 |
|---|---|

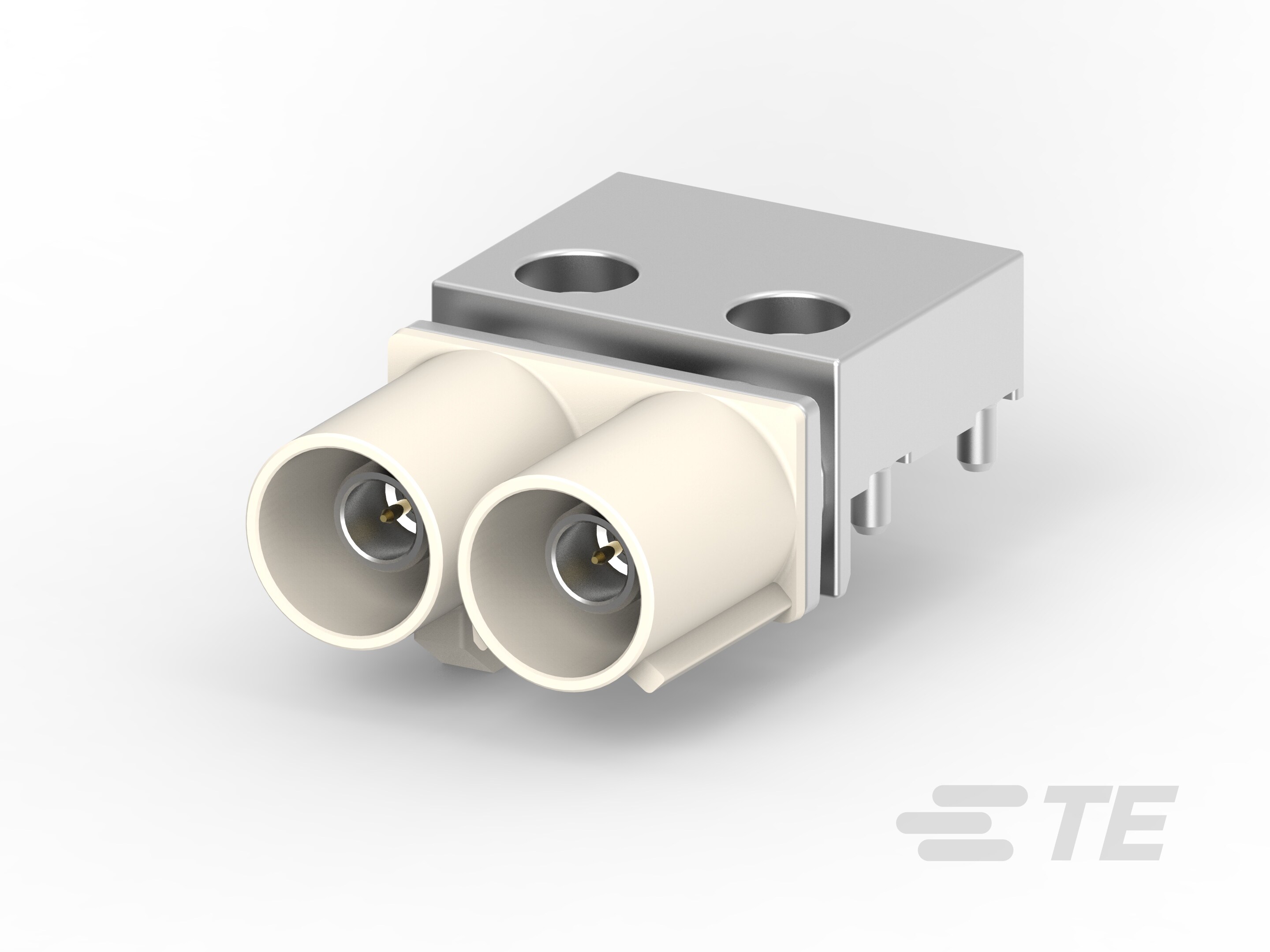

| 产品图 |  |
| 产品型号 | 2287922-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡黄色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287922-2现货 |
| 原厂手册 | 2287922-2数据手册.PDF |
二、2287922-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-2 | 暂无 |
| 更多配套型号查询 | 2287922-2配套型号大全（暂无） |
三、2287922-2适用领域
泰科2287922-2连接器凭借其高精度阻抗匹配、宽温稳定操作及PCB集成便利性，广泛应用于以下领域：
1. 工业自动化与控制系统：工作温度范围-40°C至105°C结合PA GF主体材料（耐机械应力与振动），边缘安装方式适配机床、传感器等高干扰环境，确保控制信号的低失真传输。
2. 汽车电子系统：兼容SAE/USCAR-17标准，键控代码B防止错位插拔，端子锡电镀与通孔焊接提供可靠接地，适用于ECU控制单元和车载线束接口，保障信号完整性及安全性。
3. 通信与数据传输设备：阻抗50Ω及0-6000MHz高频支持实现高速射频信号传输（如基站、路由器内部连接），中心端子金电镀减少接触损耗，优化抗干扰能力。
4. 医疗诊断仪器：宽温操作性能适应消毒流程，单行2位紧凑设计简化板内布线，确保信号应用如诊断模块的稳定性与长期可靠性。
5. 消费电子与家电：8mm中心距布局平衡空间利用率与散热性，PCB焊尾固定支持高密度电路板集成，适用于电脑外设、控制面板等高频信号链连接。
该连接器通过键控对准机制、耐高温材料及高效焊接方案，确保在严苛电气环境中实现持久连接，淡黄色外壳优化工业装配场景中的视觉辨识度。
四、2287922-2常见问题与解决方案
1. 安装稳定性不足
问题：边缘安装的焊尾固定方式在振动环境中易出现位移，导致接触间歇性中断。
方案：在PCB焊接点增加强化固定胶，或选用带辅助锁扣的兼容支架增强机械稳定性。
2. 低压端子氧化风险
问题：1A额定电流的金镀层插针（直径0.51mm）在高温高湿环境长期工作时，可能因镀层微孔隙导致氧化失效。
方案：作业环境控制湿度≤80%RH，定期使用非研磨性触点清洁剂维护；超过85℃持续工况需降额使用。
3. 高温环境外壳变形
问题：PA GF（尼龙+玻璃纤维）壳体在105℃以上工作温度时软化风险增加，影响端子对准精度。
方案：超过90℃工况应选用金属外壳替代型号；定期进行热变形检测并控制单次连续工作时长。
4. 键控校准偏差
问题：键控代码B的公母端未精确对准时，导致插针（.51mm）受力弯曲或接触面积不足。
方案：使用带导向槽的专用夹具预定位，安装后通过X光检测端子共面度（公差±0.3mm）。
5. 焊点应力断裂
问题：24.5mm长度的悬臂结构在电缆拉力下，易使通孔焊点产生机械疲劳裂纹。
方案：距离PCB边缘≥5mm处增设应力缓冲环，线缆弯曲半径控制在8倍线径以上。
