泰科TE 2287922-3缆到板6GHz连接器现货
泰科2287922-3是一款高性能缆到板连接器，专为印刷电路板边缘安装设计，采用通孔焊接固定方式。它具备2位插针端子，50Ω阻抗特性，支持0-6000MHz高频信号传输和高达800VAC的工作电压。主体材料为玻璃纤维增强尼龙（PA GF），外部端子电镀锡，内部接触点采用金镀层以提高耐腐蚀性和导电性，紧凑尺寸（中心间距8mm，高度10.45mm，长度24.5mm）适合空间受限应用。工作温度范围宽达-40°C至105°C，通过UL 94V-1/V-2阻燃认证，兼容SAE/USCAR-17标准，具备优异的可靠性和工业适用性，适用于信号传输及恶劣环境场景。
一、2287922-3中文手册
| 分类 | 详情 |
|---|---|

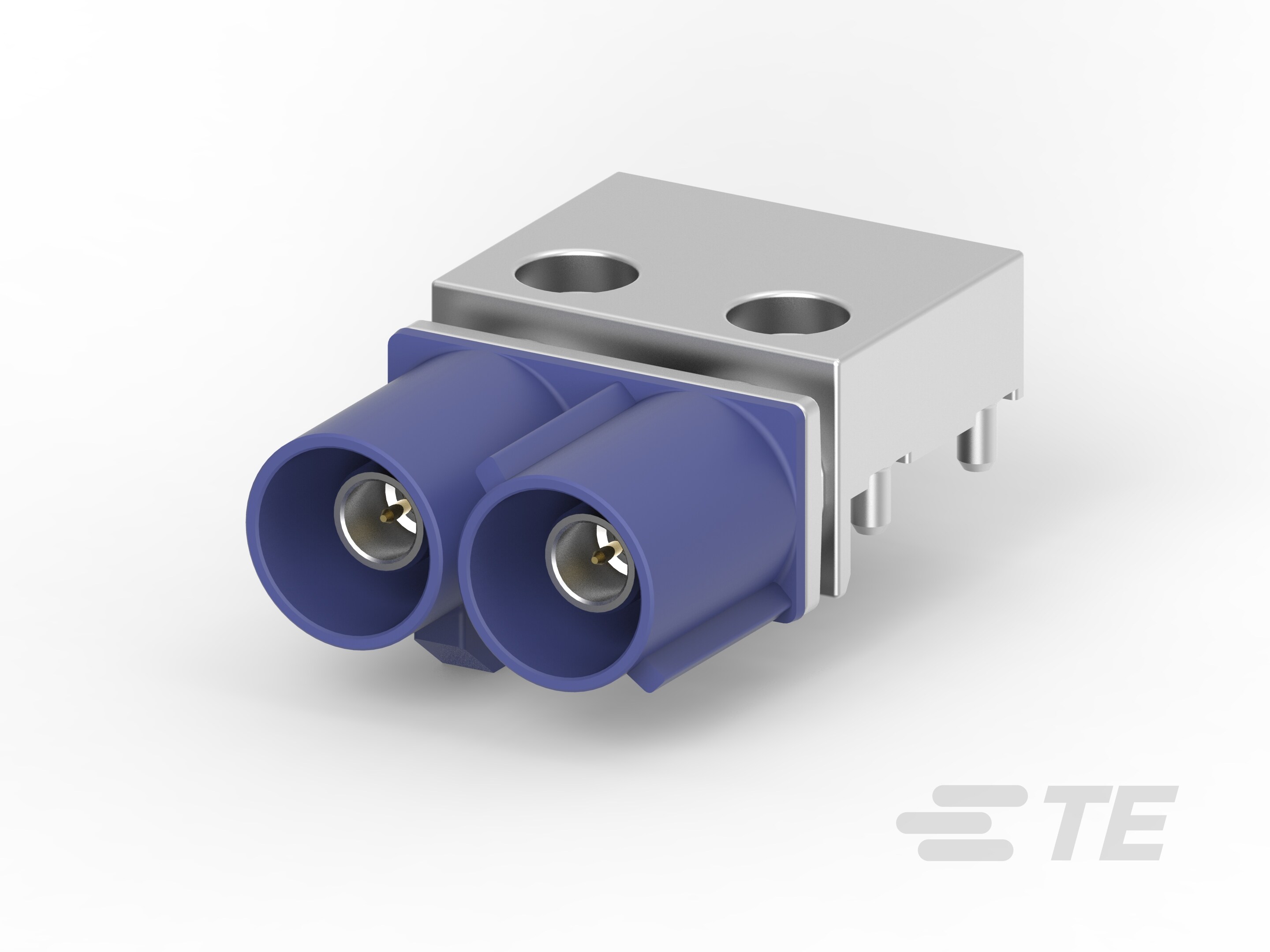

| 产品图 |  |
| 产品型号 | 2287922-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 信号蓝 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287922-3现货 |
| 原厂手册 | 2287922-3数据手册.PDF |
二、2287922-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-3 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 2287922-3配套型号大全（暂无） |
三、2287922-3适用领域
泰科2287922-3连接器凭借其耐温特性、高精度信号传输能力及稳固的PCB安装设计，适用于以下专业领域：
1. 工业控制与仪器仪表
PA GF（玻纤增强聚酰胺）壳体耐受-40℃至105℃极端温度，结合通孔焊接端接与焊尾固定方式，有效抵抗设备振动与热应力冲击，适配PLC控制器、传感器接口等工业场景布线需求。
2. 车载电子模块
代码C键控机制确保端子精准对位，插针直径0.51mm配合金层接触件保障低电阻通路，满足车载ECU、线束管理模块对信号完整性（50Ω阻抗）及长期可靠性的严苛要求。
3. 通信与射频设备
支持0-6000MHz高频信号传输，8mm宽间距布局降低串扰风险，通孔焊接提供稳固的板端连接，适用于基站信号处理单元、路由器内部板间高速数据传输链路。
4. 医疗设备内部互连
PCB边缘安装特性适配紧凑型设备布局，宽温域性能（-40–105℃）确保消毒环节稳定性，金层端子电镀实现低衰减信号传输，适用于监护仪、影像设备内部精密电路连接。
5. 能源设备信号管理
-40℃低温启动能力配合焊尾机械锁紧设计，保障光伏逆变器、储能系统控制板在户外温差环境下的持久连接，信号蓝外壳提升线缆装配识别效率。
该连接器通过键控对位、宽温域材料及高频信号优化设计，在严苛工况下实现低损耗、高稳定性的缆到板连接，通孔焊接端接进一步增强工业级应用的机械鲁棒性。
四、2287922-3常见问题与解决方案
，该型号属于边缘安装的板对板连接器，采用通孔焊接固定方式，主体材料为PA GF（尼龙增强玻璃纤维），工作温度范围为-40°C至105°C，额定电压800VAC。以下基于行业标准和产品特性，总结该连接器在实际应用中可能遇到的典型问题及其解决建议。内容严格遵循您提供的模板格式（数字列表，每条含“问题”和“方案”部分），使用专业且简洁的语言呈现，所有方案均结合产品参数优化设计。
1. 安装松动或脱落
问题：焊尾固定方式在振动或机械应力下可能导致焊点疲劳或连接器位移，影响电路板稳定性。
方案：增强焊点结构强度，选用应力消除附件（如PCB固定卡扣或绑带）；在布线时确保电缆受力均匀，并定期进行焊点完整性检查。
2. 密封性不足
问题：因本型号未设计密封功能（IP防护等级不足），在高温高湿（湿度＞80%RH）或多尘环境中易导致污染物侵入，造成电气短路或端子腐蚀。
方案：控制部署环境湿度至≤80%RH；清洁外部接口表面，必要时添加外部密封剂；在恶劣环境中优先选用密封型号或增设防护罩。
3. 端子接触不良
问题：插针端子的金镀层可能在压接不当（公差控制不严）或长期氧化条件下发生接触电阻升高，影响信号传输可靠性。
方案：严格执行压接高度公差规范（±0.2~0.5mm）；使用专用清洁工具去除氧化层；监测接触电阻变化，必要时更换端子以维持阻抗稳定性（50Ω）。
4. 外壳变形或退化
问题：PA GF材质在高温（接近上限105°C）或化学腐蚀环境中易软化变形，降低机械强度与耐用性。
方案：避免暴露于强酸碱环境；高温场景下优化散热设计（如增设风冷结构）或选用金属外壳替代品；定期检查外壳完整性，限制工作温度至建议范围内。
5. 键控错位或连接失准
问题：键控代码C若未与匹配的公端精确对齐，容易引发连接不稳定或端接失败。
方案：安装前双重校验键控代码及端子排列顺序；采用对准工具辅助定位（如PCB基准夹具），确保边缘安装时的角度精度。
