泰科TE 2287922-6缆对板50Ω800VAC高频插针连接器现货
泰科2287922-6是一款缆到板信号连接器，采用双位设计、边缘PCB安装和通孔焊接端接方式，支持50欧姆阻抗、800VAC工作电压及0-6000MHz频率范围，适用于高频信号传输。其主体由PA GF材料制成，插针端子配备金接触电镀和锡外部电镀，确保低电阻和高可靠性。工作温度覆盖-40至105°C，符合UL 94V-1/V-2阻燃标准和SAE/USCAR-17规范，适用于工业设备中紧凑、稳定的信号电路连接。
一、2287922-6中文手册
| 分类 | 详情 |
|---|---|

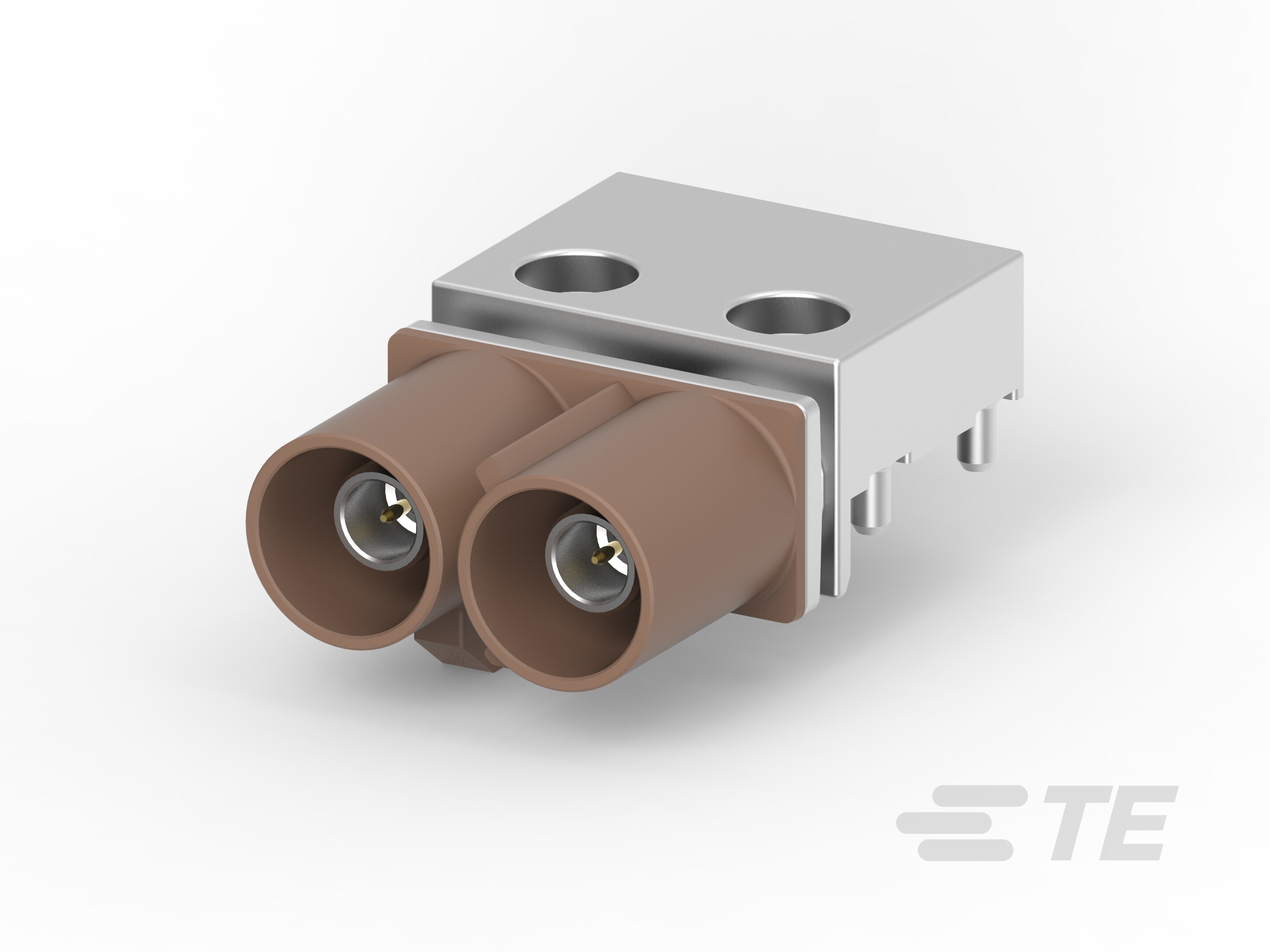

| 产品图 |  |
| 产品型号 | 2287922-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287922-6现货 |
| 原厂手册 | 2287922-6数据手册.PDF |
二、2287922-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-6 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 2287922-6配套型号大全（暂无） |
三、2287922-6适用领域
泰科2287922-6连接器凭借其高频适应性、稳健结构与宽温范围，适用于要求信号完整性和环境耐受性的场景。具体领域如下：
1. 通信与射频系统：50Ω阻抗配合0-6000MHz工作频率范围，确保高速信号传输中减少衰减和干扰，适用于蜂窝基站、天线设备及射频模块；端子接触部金镀层提供低电阻连接，增强高频环境下的可靠性，适配无线电或网络设备的信号链路需求。
2. 汽车电子控制：兼容SAE/USCAR-17标准，宽温操作范围（-40°C至105°C）耐受车载温变，PA GF主体材料增强机械强度；坚果褐色外壳便于系统识别，PCB通孔焊接固定方式稳定端接，适用于发动机控制单元、传感器接口及线束互联，保障行车数据准确性。
3. 工业自动化与设备控制：耐高温至105°C及PA GF材质的抗冲击特性，适应机床、工厂设备等高振动环境；8mm间距单行布局优化紧凑设计，减少外部应力影响，支持传感器或PLC控制回路的稳定连接，提升生产线可靠性。
4. 医疗仪器内部布线：端子金镀层确保低信号损失，满足医疗设备对低噪声要求；宽温范围与耐化学腐蚀材料适应消毒流程，自由前端安装方式简化维护，用于监护设备或成像系统内部电缆到板连接，避免电磁干扰风险。
5. 数据传输与计算设备：2位单行线到板连接结构，平衡密集布局与抗干扰能力，800VAC工作电压支持高效电源与信号混合传输；紧凑尺寸（长24.5mm，宽15.5mm）适配路由器、服务器内部高速接口，实现数据准确性与系统整合优化。
该连接器通过高频阻抗匹配、焊尾固定方式及宽环境适应性，确保复杂场景下的长期稳定性，坚果褐色外壳进一步提升工业识别效率。
四、2287922-6常见问题与解决方案
。
1. 安装松动或脱落
问题：PCB边缘安装方向缺乏牢固支撑点，在振动或机械外力下易引发连接器位移。
方案：添加应力消除附件（如焊尾固定卡扣或金属绑带），确保受力均匀分散；必要时在PCB设计中集成辅助支撑结构以提高稳定性。
2. 端子接触不良
问题：细小的插针端子（直径0.51mm）易因压接高度偏差（公差±0.2~0.5mm）或氧化导致接触电阻升高，影响信号完整性。
方案：操作中严格控制压接公差，使用专用清洁工具（如纤维刷）定期去除端子氧化层；严重时更换端子以恢复导电性能。
3. 外壳变形或降解
问题：PA GF外壳在高温环境（>85°C）或暴露于化学腐蚀性液体时可能出现热变形或材料脆化。
方案：避免工作于强酸/碱环境，高温场景建议更换为金属外壳替代型号；实施定期目视检查，确保外壳无裂纹或变色。
4. 键控错位或对接失败
问题：键控代码F未与公端精确匹配，或端子排列顺序错误，引起连接不稳定。
方案：安装前核验两端键控代码及端子序列（参考产品手册）；使用校准夹具辅助对齐，确保一次性精准插入。
5. 过流或温度超标风险
问题：低额定电流（1A）或环境温度接近上限（105°C）时，端子可能过热导致性能下降或永久损坏。
方案：确保电路电流始终≤1A，并将工作环境控制在-40°C至80°C以预留安全裕度；高温应用中加装散热片或强制冷却装置。
