泰科5-2287922-2是一款单排2位、50Ω阻抗的PCB板安装射频连接器，采用缆到板连接系统。其主体由玻璃纤维增强聚酰胺（PA GF）制成，中心接触件及射频端子均镀金，外部端子镀锡，可承受最高800VAC工作电压和105°C工作温度（-40~105°C宽温范围）。该连接器通过通孔焊接固定，边缘安装方式，配备插针端子并自带接合与面板安装固定结构，支持0~6000MHz高频信号传输。尺寸为24.5mm×15.5mm×10.45mm，中心间距8mm，符合SAE/USCAR-17标准及UL94V-1/V-2阻燃等级，淡黄色壳体适用于工业信号电路应用。

一、5-2287922-2中文手册

分类	详情

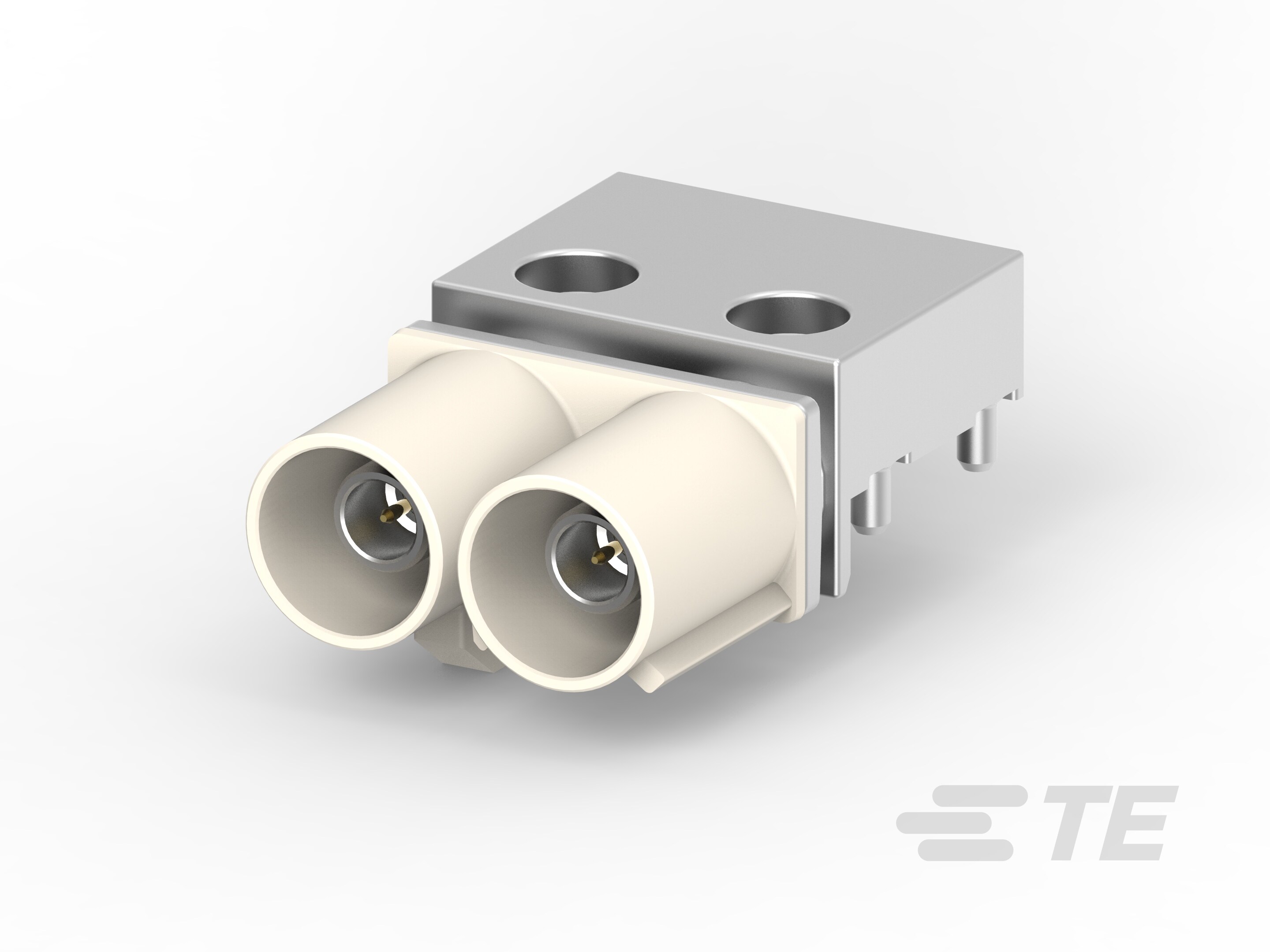

产品图
产品型号	5-2287922-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	230
电介质材料	PCT
采购入口	5-2287922-2现货
原厂手册	5-2287922-2数据手册.PDF

二、5-2287922-2配套型号

三、5-2287922-2适用领域

泰科5-2287922-2连接器凭借其电气性能稳健性、机械可靠性及宽温适应性，广泛应用于以下领域：

1. 汽车电子系统：键控代码B设计确保精准端子对准（8mm间距），配合SAE/USCAR-17兼容性与800VAC耐压，适用于车载ECU接口、传感器线束连接等场景，防止振动环境下误插并保障信号完整性。

2. 工业自动化控制：主体材料采用PA GF（耐温-40°C至105°C）及UL 94V等级阻燃特性，适应工厂高振动、高温工况；边缘安装方式与PCB通孔焊接结构简化设备集成，支持工业机械信号传输链路的稳定对接。

3. 通信与数据传输设备：工作频率范围0-6000MHz结合50Ω阻抗匹配，适用于路由器、基站等高频信号传输；紧凑尺寸（24.5mm长×15.5mm宽）与端子金镀层优化信号衰减控制，满足抗干扰需求。

4. 消费电子及家用电器：插针端子结构和应力消除附件提升家电内部电路连接的耐用性；淡黄色外壳增强辨识度，适用于电源模块、控制器内部线到板固定安装。

5. 通用电子设备集成：适用于照明、能源监测等场景，宽温范围支持极端环境稳定工作，通孔焊接方式确保紧凑布局下的高可靠性连接。

该连接器通过键控对准机制、高温耐受性及端子精密设计，保障在复杂电气环境中实现长期低损耗连接，淡黄色壳体进一步辅助安装维护中的视觉定位。
