泰科TE5-2287922-4缆到板RF信号连接器现货
泰科5-2287922-4是一款2位缆到板印刷电路板连接器，专用于信号传输应用。该连接器采用通孔焊接PCB端接方法，具备边缘安装和前端固定特性，中心间距8毫米。关键电气规格包括50Ω阻抗、800VAC工作电压和0-6000MHz工作频率，最高传输电流1A。结构选用PA GF主体材料和金镀层插针端子（中心接触件），辅以锡外部镀层和PCB固定件，提供可靠信号完整性。其工作温度范围覆盖-40°C至105°C，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17规范。壳体呈酒红色，尺寸为长24.5毫米、宽15.5毫米、高10.45毫米，适合高密度板级设计。
一、5-2287922-4中文手册
| 分类 | 详情 |
|---|---|

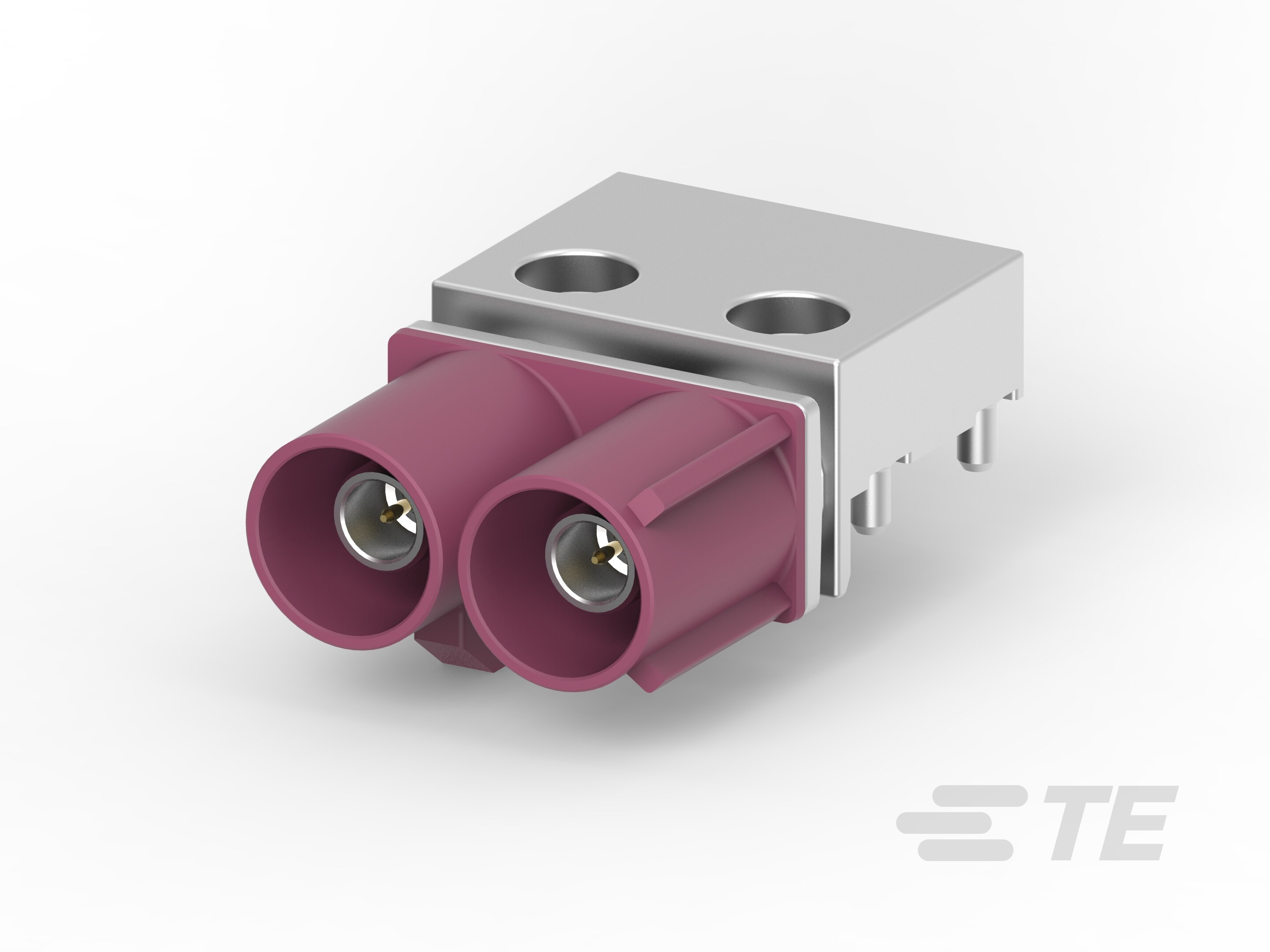

| 产品图 |  |
| 产品型号 | 5-2287922-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287922-4现货 |
| 原厂手册 | 5-2287922-4数据手册.PDF |
二、5-2287922-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-4 | 暂无 |
| 更多配套型号查询 | 5-2287922-4配套型号大全（暂无） |
三、5-2287922-4适用领域
泰科5-2287922-4连接器凭借其射频特性、宽温域稳定性及板装设计优势，主要适用于以下领域：
1. 通信与射频设备：
50Ω阻抗匹配与0–6000MHz工作频率范围，适配基站、天线模块等射频信号传输场景。镀金插针端子（直径0.51mm）确保高频信号完整性，8mm中心间距设计平衡连接密度与抗干扰需求。
2. 工业电子控制：
通孔焊接（焊尾固定）与边缘安装方式提升PCB连接抗震性，PA GF主体材料（耐温-40℃至105℃）适应工厂自动化设备的高温环境。键控代码D及接合插针设计防止误插，保障传感器、控制器信号链路的可靠性。
3. 汽车电子模块：
满足SAE/USCAR-17标准，支持车载ECU、仪表盘等PCB板级连接。锡镀层焊尾耐受车载环境腐蚀，宽温域（-40–105°C）覆盖发动机舱周边应用，1A电流传输能力适配低功耗控制信号。
4. 医疗仪器内部连接：
酒红紫壳体便于设备内部线束识别，无铅电镀材料（锡/金）符合医疗安全标准。可焊接维修结构简化设备维护流程，2位单行布局适配监护仪、影像设备等紧凑空间布线。
5. 能源设备信号传输：
通孔焊接提供高机械强度，支持太阳能控制器、风电监测单元在振动环境中的稳定运行。UL 94V-1/V-2阻燃等级提升安全性，PCT电介质材料保障湿热工况下的绝缘性能。
该连接器通过射频优化设计、宽温域耐受及板装强化结构，在信号传输场景中实现高可靠性连接，酒红紫外壳进一步增强工业设备的模块辨识度。
