重载连接器选型手册指南：五大步骤轻松搞定工业连接

重载连接器选型手册是工业自动化设备可靠运行的基石。正确的选型不仅能保证电力与信号的稳定传输，还能显著提高生产效率和维护便捷性。接插世界网将系统解析重载连接器选型的核心要素，从应用环境评估到具体型号选择，为您提供一套实用且高效的决策流程，帮助您在众多产品中做出最佳选择，避免常见陷阱。

一、重载连接器选型的重要性

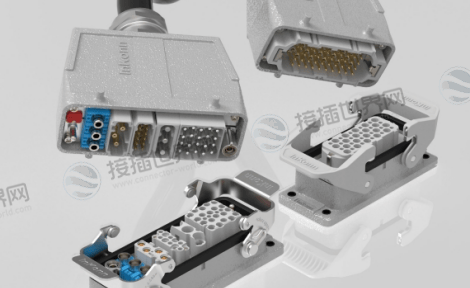

重载连接器(Heavy-Duty Connector, HDC)在工业自动化、轨道交通、电力传输和建筑机械等领域扮演着至关重要的角色。它们不仅提供了快速连接能力，还通过可靠的信号传输传递实时信息，帮助控制系统稳定可靠地运行。

选型错误可能导致连接失效、系统故障甚至设备损坏，造成生产停顿和经济损失。因此，一份详尽的重载连接器选型手册对于工程师而言是不可或缺的工具。它能够指导您全面考虑各种因素，确保所选连接器在机械强度、电气性能和环境适应性等方面完全满足应用需求。

二、选型前的关键考量因素

在开始正式选型之前，首先要明确应用的基本需求，这将为后续选择奠定基础。

1. 应用环境分析：连接器必须适应其所处的环境条件。这包括温度、湿度、振动、冲击、腐蚀性物质(如油污、化学品)以及是否存在粉尘或水汽等因素。例如，户外设备或工程机械需要能够耐受霜冻、振动和多种恶劣条件的连接器。

2. 电气需求定义：明确需要传输的电压、电流、信号类型(电力、控制信号、数据)、频率以及回路数量(芯数)。这直接决定了连接器所需的电流容量、电压等级和接触件数量。

3. 空间与安装约束：考虑设备中可供安装连接器的物理空间大小、形状以及进线方向。这会影响连接器外壳尺寸和安装方式(如面板安装、导轨安装)的选择。

4. 维护与操作要求：考虑未来维护的便捷性。是否需要频繁插拔?现场接线或更换的难易度如何?这些因素会影响对接线方式和使用寿命的要求。

三、重载连接器选型的五大核心步骤

一份优秀的重载连接器选型手册通常会遵循一个系统化的流程。以下是综合了行业最佳实践的五个核心选型步骤：

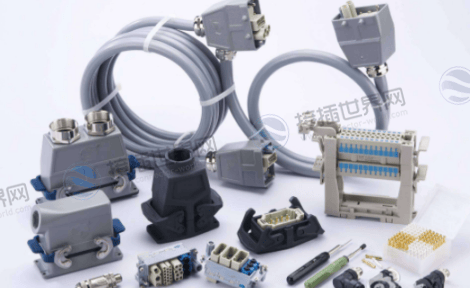

步骤一：确定连接方式

连接器的接线方式直接影响安装效率、成本和后期维护的灵活性。主要分为以下几种：

螺钉连接：这是非常常见且传统的方式。优点是接线过程简单方便，不需要专用工具，后期现场维修维护较为灵活。缺点是在振动环境下可能存在松动的风险，需要定期检查。

弹片连接：通过弹簧的弹力压紧导线，操作速度快。优点是通常使用标准工具即可完成接线，振动耐受性一般优于螺钉连接。缺点是对线缆的线径和材质一致性要求较高。

直插式连接：可无需工具，直接接线，操作极其便捷。优点是节省接线时间，提高装配效率。缺点是价格通常比螺钉和弹片式偏高。

冷压式连接：需要额外购买专用的公母插针，并需要专用压接工具进行压接和拆装。优点是连接机械强度高，抗振动性能好，可靠性高。缺点是需要投资专用工具，对操作人员技能要求高，整体成本较高，更适用于标准化大批量生产场景。

步骤二：确定电气参数与芯数

电气特性是选型的核心，直接关系到系统的安全运行。

电流与电压：设计人员主要依据所要传输的电压和电流来确定规格。必须确保传输电压和电流低于连接器的额定电压和额定电流，并考虑余量。例如，KEFA的重载连接器可提供大电流接线和高电压耐受性，满足高负载需求。

芯数选择：根据信号和电源回路的总数确定插芯的芯数。重载连接器插针数量多样，常见的有3, 4, 10, 16, 32, 48等。

特殊技巧：在一些动力电传输时，若出现传输电流大于回路的额定电流且接线线径范围有限的情况，可选用线径小的电缆，但将同一电位的电力由两芯线共同传输，这样就会增加一个回路数，而不必选择线径规格更大的电缆。

步骤三：选择防护等级与材料

防护等级和材料决定了连接器在恶劣环境下的使用寿命。

防护等级(IP代码)：这是衡量防尘防水能力的国际标准。IP67表示完全防尘并可短时浸入水中，IP69K则表示能承受高压高温水流的冲洗。选择取决于环境，例如食品饮料行业可能需要IP69K以应对清洗，而户外设备通常需要IP67。

外壳材料：电缆接头材料分为塑料和金属。

塑料外壳：通常采用优质工程塑料(如PBT)，重量轻，耐腐蚀，成本较低，适用于大多数场合。

金属外壳：主要为锌合金或不锈钢，提供极高的机械强度和抗冲击能力，适用于极端恶劣的工况(如矿山机械、重型车辆)。

步骤四：确认外壳类型与尺寸

外壳为内部插芯提供机械保护和环境密封。

外壳尺寸：外壳尺寸通常与芯数、电流承载能力以及所需的防护等级相关。常见的尺寸编号(如尺寸1到尺寸12)对应不同的容纳空间和安装孔位。必须确保所选外壳能够容纳您所需的插芯数量及其类型。

外形与进线方式：主要有矩形和圆形两种。矩形连接器具有较高的连接密度和稳定性，适用于机柜内等空间有限的场合。圆形连接器具有良好的密封性和抗振性，更适合户外设备、移动机械及存在复杂应力的场合。进线方式(如直式、弯头)也需要根据设备布局选择。

步骤五：评估环境适应性与其他特殊要求

最后一步是复核所有环境和其他特殊要求，确保万无一失。

工作温度范围：确保连接器能适应现场的最高和最低温度。标准商业级产品可能仅限于0-70℃，而工业级重载连接器通常要求-40℃到+125℃甚至更宽的范围。

抗振动与冲击：在移动设备、轨道交通或振动剧烈的工业环境中，连接器需具备优异的抗振动和抗冲击性能。采用卡口耦合机构、二次锁止机构和坚固的外壳设计有助于保持连接的可靠性。

电磁屏蔽：对于传输敏感信号的场合，需要选择具有360°全屏蔽和金属外壳的连接器，以防止电磁干扰(EMI)影响信号完整性。

认证与标准：根据行业和应用，可能需要满足特定的认证标准，如UL(北美)、TUV(欧洲)、IEC标准或军事标准MIL-C-5015。

选型速查表

以下表格总结了重载连接器选型的关键要素，供您快速参考：

四、常见选型误区与解决方案

即使在有重载连接器选型手册指导的情况下，工程师们也常会陷入一些误区：

1. 误区一：过度追求高指标：认为防护等级越高越好，电流容量越大越安全。这会导致成本不必要的增加和体积过大。解决方案：精确评估实际应用环境和最大工作电流，选择恰到好处的规格，追求性价比最优。

2. 误区二：忽视振动影响：在振动环境中依然只选择螺钉连接方式。解决方案：在高振动场合，优先考虑弹片式、直插式或冷压式连接，并选择具有良好抗振结构和锁止机构的外壳。

3. 误区三：忽略维护空间：选择了尺寸紧凑的连接器，但未考虑后期接线和维护所需的操作空间。解决方案：在布局初期，不仅考虑连接器本身的尺寸，还要为接线工具、手部操作预留足够的空间。

4. 误区四：忽视供应商支持：只关注产品参数，忽略供应商的库存、交货期、技术支持和替代方案推荐能力。解决方案：选择像海拓电子、魏德米勒这样产品线丰富、技术支持能力强、供应链稳定的供应商。

重载连接器选型手册是工程师应对复杂工业环境的得力助手。通过系统性的五步法——明确连接方式、电气参数、防护等级、外壳类型及环境适应性——可以高效精准地完成选型。牢记安全可靠性是首要原则，同时平衡成本、空间与维护需求。随着工业技术不断发展，持续关注连接器的新标准、新材料和新工艺，将使您的设备设计更具竞争力和前瞻性。掌握科学的选型方法，无疑能为您的项目稳健运行保驾护航。
