重载连接器怎么接线?完整接线步骤与操作规范指南
重载连接器怎么接线是工业设备安装和维护中的关键技术环节。正确的接线方法不仅能确保电气连接的可靠性，还能保证连接器达到设计的防护等级和机械强度。重载连接器接线需要遵循严格的步骤规范，包括前期准备、导线处理、接触件压接、模块组装、密封处理和质量验证等环节。接插世界网将详细介绍重载连接器的标准接线流程、关键注意事项和常见问题解决方法，帮助工程技术人员掌握正确的接线技术。
一、接线前的准备工作
正确的准备工作是确保重载连接器接线质量的基础，需要从以下几个方面进行：
1. 工具与材料准备：

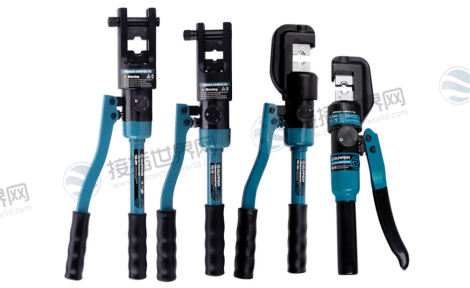

专用压接工具：根据接触件规格选择匹配的压接工具，确保压接质量和一致性

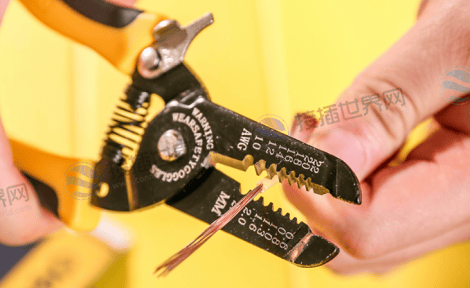

剥线工具：使用可调节剥线长度的专业剥线钳，避免损伤导线导体

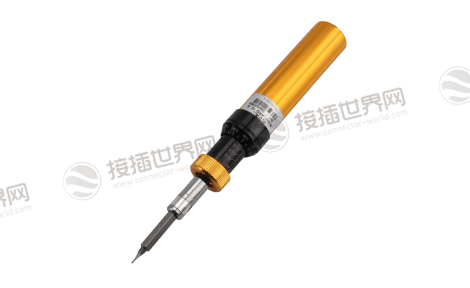

力矩螺丝刀：用于紧固螺钉连接型接触件，确保扭矩符合规范要求

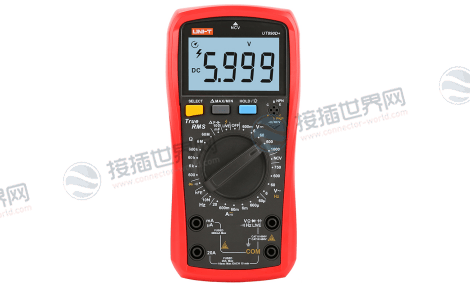

检测仪器：万用表、绝缘电阻测试仪等，用于接线后的电气性能验证
2. 技术文档查阅：
仔细阅读连接器厂家的接线说明书，了解特定型号的接线要求和注意事项
确认连接器的电气参数(电压等级、电流容量)和机械参数(导线截面范围、剥线长度)
掌握接触件的排列顺序和接线标识，避免错接和反接
3. 工作环境准备：
确保工作区域清洁、干燥，避免灰尘和水分影响接线质量
保证充足的照明条件，便于精细操作和质量检查
准备防静电措施，特别是在处理信号传输接触件时
二、标准接线步骤详解
重载连接器的接线需要按照以下步骤有序进行：
1. 电缆准备与处理：
根据技术要求确定电缆剥皮长度，通常比接触件接线部位长2-3mm
使用合适的剥线工具去除电缆外护套，注意不要损伤内部绝缘层和屏蔽层
对于屏蔽电缆，仔细整理屏蔽层，确保与连接器的屏蔽组件良好接触
去除导线端部的绝缘层，裸露导体长度应符合接触件的要求(通常为8-10mm)
2. 接触件端接处理：
压接连接：将处理好的导线插入接触件的压接筒，使用专用压接工具在指定位置进行压接。压接后检查压接质量，确保无松动和过度变形
螺钉连接：松开接触件的紧固螺钉，将导线插入接线孔后拧紧螺钉，使用力矩螺丝刀确保扭矩达到规定值
焊接连接：对于需要焊接的接触件，使用合适的焊料和焊接温度，避免过热损伤接触件和导线绝缘
3. 模块组装与安装：
将端接好的接触件按照编号顺序插入绝缘模块的相应位置，确保完全到位
听到"咔嗒"声或通过视觉确认接触件已被正确锁紧在模块中
检查所有接触件的安装高度是否一致，确保与对接连接器的正常配合
4. 密封处理：
在电缆入口处安装合适的密封件(如密封圈、格兰头)，确保达到IP防护等级要求
对于多芯电缆，使用合适的密封方法处理电缆与连接器接口处的密封
检查所有密封件的安装位置和质量，确保无扭曲和损伤
三、不同连接方式的接线要点
根据接触件类型的不同，接线方法也有所差异：
1. 压接式接触件接线：
选择与导线截面匹配的接触件和压接模具
确保导线完全插入压接筒，压接位置正确
压接后检查压接部位的外观，应无裂纹和过度变形
进行拉力测试验证压接质量(通常要求能承受50-100N的拉力)
2. 螺钉式接触件接线：
使用合适的螺丝刀头，避免损坏螺钉头部
确保导线完全插入接线孔，无裸露导体外露
使用力矩螺丝刀紧固螺钉，扭矩达到规定值(通常为0.4-0.6Nm)
紧固后轻轻拉动导线，检查连接可靠性
3. 弹簧式接触件接线：
使用专用的操作工具打开弹簧夹
将导线插入接线孔后释放弹簧，确保牢固夹紧
检查导线是否被正确夹持，无松动现象
四、接线质量检查与测试
完成接线后需要进行全面的质量检查和电气测试：
1. 外观检查：
检查所有接触件是否安装到位，高度是否一致
确认接触件排列顺序正确，无错位和缺失
检查密封件安装质量，确保无扭曲和损伤
确认电缆固定装置已正确紧固，提供足够的应变消除
2. 电气性能测试：
使用万用表进行导通测试，确认所有回路连接正确
进行绝缘电阻测试，使用500V或1000V兆欧表测量，绝缘电阻值应大于100MΩ
进行耐压测试，按照产品规格要求施加测试电压(通常为额定电压的2-3倍)，持续60秒无击穿现象
3. 机械性能检查：
检查连接器的锁紧机构功能正常，操作顺畅
确认电缆固定装置提供足够的应变消除，防止导线受力
进行适当的插拔力测试，确保在正常范围内
五、安全注意事项与常见问题处理
在接线过程中需要特别注意以下安全事项和常见问题：
1. 安全注意事项：
在接线前确保设备完全断电，并采取必要的安全隔离措施
使用绝缘工具进行操作，防止触电风险
在处理高压连接器时，特别注意放电和绝缘保护
遵守现场安全规程，佩戴适当的个人防护装备
2. 常见问题与解决方法：
接触件无法插入：检查接触件型号是否正确，插入方向是否正确
压接质量不良：确认压接工具与接触件匹配，调整压接参数
密封效果不佳：检查密封件型号和尺寸，确认安装位置正确
测试发现短路或断路：仔细检查接线顺序和接触件安装状态
3. 预防性措施：
建立标准接线作业规范，确保所有操作人员按统一标准执行
定期对接线工具进行校准和维护，保证工具精度
对接线人员进行专业培训，提高技能和质量意识
建立接线质量记录和追溯系统，便于问题分析和改进
重载连接器的正确接线是确保工业设备可靠运行的关键环节。通过遵循标准的接线流程、使用合适的工具和方法、进行严格的质量检查，可以保证连接器达到设计的电气性能和防护等级。掌握重载连接器的接线技术不仅需要了解理论知识，更需要通过实践积累经验。建议在实际操作中严格按照产品说明书的要求进行，并在遇到问题时及时寻求厂家技术支持，确保接线工作的质量和安全。正确的接线方法将大大延长连接器的使用寿命，提高整个电气系统的可靠性。
