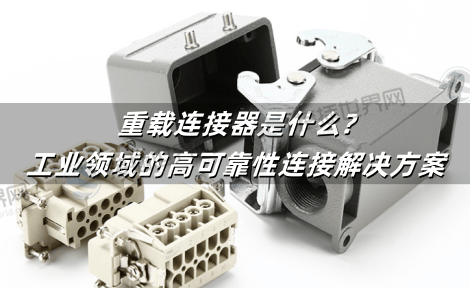

重载连接器是什么?工业领域的高可靠性连接解决方案
在工业自动化与重型装备领域，电气连接的可靠性直接关系到整个系统的稳定运行。重载连接器是什么?它是一种专门为恶劣工业环境设计的高强度电气连接解决方案，相比传统连接方式，具有更高的防护等级、更强的机械强度和更便捷的安装维护特性。这类连接器能够同时传输电力、信号和数据，提供IP65/67/69K级别的防护，承受强烈的振动和冲击，并通过模块化设计大大简化设备布线流程，成为现代工业设备中不可或缺的核心组件。
一、重载连接器的基本定义与核心特性
重载连接器(Heavy-Duty Connector，简称HDC)是为苛刻工业环境设计的特殊电气连接系统，它具有以下显著特征：
1. 卓越的环境适应性：
高防护等级：通常具备IP65、IP67甚至IP69K防护能力，能够有效防止粉尘侵入和高压水流的冲击，适应潮湿、多尘的恶劣工作环境
宽温域工作：工作温度范围可达-40℃至+125℃，满足极端温度环境下的使用需求
耐化学腐蚀：外壳材料通常具有抗油污、耐酸碱和抗紫外线特性，保证在化学环境下的长期稳定性
2. 强大的机械性能：
抗振动与冲击：采用坚固的外壳设计和可靠的锁紧机构，能够承受高达10G的振动和100G的机械冲击，确保在重型机械设备上的连接可靠性
高插拔寿命：优质的金属或复合材质触点配合精密的接触设计，使插拔次数可达5，000次以上，大大延长了使用寿命
3. 灵活的模块化设计：
多类型接触件组合：在一个连接器壳体内可同时集成电源、信号、数据、气路甚至光纤模块，实现多种介质的一体化连接
可现场安装：采用压接或螺钉连接方式，无需特殊工具即可完成导线端接，大大简化现场安装和维护流程

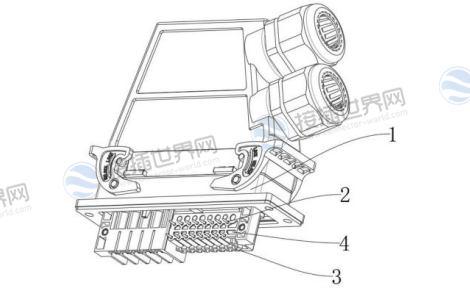

二、重载连接器的基本组成结构
一个完整的重载连接器系统通常由以下几部分组成：
1. 绝缘体：连接器的核心部件，负责固定接触件并确保各电路间的绝缘性能。通常采用高性能工程塑料如PBT、PA等材料制成，具有优异的电气绝缘性和机械强度
2. 接触件：实现电气连接的关键零件，包括插针和插孔两种形式。根据电流容量需求，可分为：
大功率接触件：用于传输较高电流(最高可达200A以上)，通常采用铜合金材料并镀银或镀金处理以降低接触电阻和提高耐腐蚀性
信号接触件：用于传输控制信号和数据信号，通常额定电流在5A以下，注重高密度布置和抗干扰性能
3. 外壳：提供机械保护和环境防护的主体结构，通常由金属(如锌铝合金、不锈钢)或高强度工程塑料制成。外壳设计包括：
电缆入口处密封：采用螺纹式电缆接头或密封圈结构，确保电缆与连接器接口处的防护等级
对接面密封：在插头与插座对接面采用多道密封圈设计，防止水分和粉尘从对接界面侵入
机械锁紧机构：采用螺钉、杠杆或卡扣式锁紧装置，确保插头与插座在振动环境下不会意外分离
4. 附件：包括密封圈、锁紧螺钉、电缆接头、屏蔽簧片等，用于完善连接器的各项功能和提高适用性
三、重载连接器的主要技术参数
在选择重载连接器时，需要重点关注以下技术参数：
1. 电气参数：
额定电压：交流最高可达1000V，直流最高可达1500V，满足不同电压等级设备的连接需求
额定电流：从几安培到几百安培不等，可根据实际负载电流选择合适的接触件规格
接触电阻：通常要求小于1mΩ，确保电能传输的高效率和低发热
绝缘电阻：在标准条件下通常大于1000MΩ，保证各电路间良好的电气隔离
耐电压强度：能够承受额定电压数倍的测试电压(如2-3倍)而不发生击穿
2. 机械参数：
插拔力：插入力和分离力需要在适当范围内，既保证连接的可靠性，又不至于使操作过于困难
锁紧力矩：对于螺纹锁紧机构，需要规定适当的锁紧力矩值以确保可靠的机械连接
导线截面积：支持从0.14mm²到120mm²等多种规格的导线，适应不同电流容量的需求
3. 环境参数：
防护等级：IP等级表示防尘防水能力，如IP65表示防尘且防喷水，IP67表示防尘且防短时浸泡
防火等级：通常要求符合UL94 V-0标准，即在火焰移开后10秒内自行熄灭，防止火灾蔓延
耐腐蚀等级：如通过盐雾试验(通常要求500小时以上)，评估其在腐蚀环境下的耐久性
四、重载连接器的核心优势与应用价值
重载连接器在工业应用中具有传统连接方式无法比拟的优势：
1. 提高设备可靠性：通过高防护和抗振动设计，极大减少了因连接问题导致的设备故障，平均无故障时间(MTBF)提高30%以上
2. 简化安装维护流程：
预安装测试：所有线路可在设备制造阶段完成连接器的装配和测试，大大缩短现场安装时间
快速对接：设备各部分通过重载连接器实现快速对接，减少现场接线工作量达70%以上
模块化更换：当某部分出现故障时，只需断开连接器即可快速更换模块，极大缩短维修时间
3. 节省空间与成本：
集成化设计：将电源、信号、数据等多种连接集成于一个连接器中，节省安装空间达50%以上
降低布线成本：标准化接口减少了定制化接线的需求，降低了布线成本和复杂度
五、重载连接器的典型应用场景
重载连接器广泛应用于各种工业领域，主要包括：
1. 工业自动化设备：
工业机器人：用于机器人本体与控制器之间的动力和信号传输，耐受频繁的关节运动和振动
数控机床：连接数控系统与伺服驱动器、主轴电机等执行部件，保证高精度加工的实现
自动化生产线：在生产线各工站之间提供快速连接的接口，便于模块化设计和灵活调整
2. 能源装备领域：
风电设备：用于风力发电机的机舱与塔筒之间的电力与信号传输，耐受极端温度变化和持续振动
光伏逆变器：连接太阳能电池板与逆变器，耐受户外恶劣气候条件的长期考验
充电桩设备：用于电动汽车充电桩的电源和通信连接，确保充电过程的安全可靠
3. 轨道交通领域：
列车车辆：用于车厢之间的电气连接，耐受高速运行时的振动和气候影响
信号系统：在轨道信号设备中提供可靠的连接，确保列车运行安全
4. 特种设备领域：
工程机械：用于挖掘机、起重机等设备的电气连接，耐受强烈的振动和冲击
船舶设备：提供耐腐蚀的海上环境连接解决方案，保证船舶设备的可靠运行
重载连接器作为工业连接领域的核心技术，通过其高可靠性、高防护性和模块化设计的显著优势，彻底改变了传统工业设备的连接方式。它不仅能够承受极端工业环境的严峻考验，还能大幅提高设备安装维护的效率和可靠性，为工业自动化、能源装备和轨道交通等领域的发展提供了坚实的基础支持。随着工业4.0和智能制造的深入推进，重载连接器将继续演进，为更广泛的应用场景提供更加完善的连接解决方案。
