TE 5-2287922-5缆到板2位50Ω插针现货
泰科5-2287922-5是一款双位缆到板连接器，专为印刷电路板边缘安装设计，适用于信号电路应用。主体采用PA GF材料，端子类型为插针，接触部镀金(Au)以保障高频性能（工作频率0-6000MHz），外部端子镀锡(Sn)，阻抗50Ω，工作电压800VAC，额定电流1A。PCB端接方式为通孔焊接，安装固定类型为焊尾。温度耐受范围-40°C至105°C，符合SAE/USCAR-17标准，UL阻燃等级94V-1/94V-2。产品尺寸24.5mm(长)×15.5mm(宽)×10.45mm(高)，中心间距8mm，壳体颜色叶绿色。
一、5-2287922-5中文手册
| 分类 | 详情 |
|---|---|

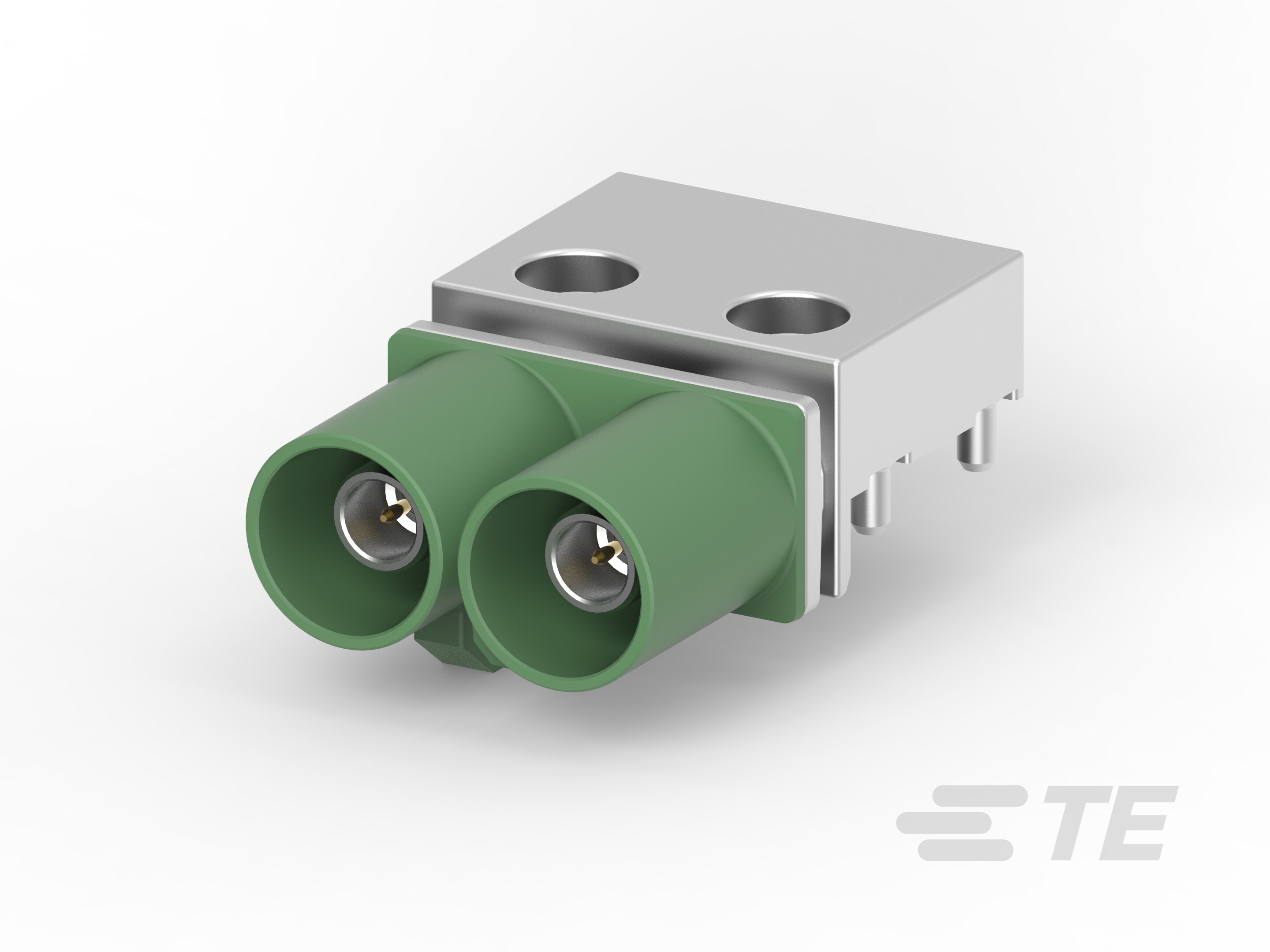

| 产品图 |  |
| 产品型号 | 5-2287922-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | E |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 叶绿色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287922-5现货 |
| 原厂手册 | 5-2287922-5数据手册.PDF |
二、5-2287922-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-5 | 暂无 |
| 更多配套型号查询 | 5-2287922-5配套型号大全（暂无） |
三、5-2287922-5适用领域
泰科5-2287922-5连接器凭借其宽广工作温度范围、高频信号处理能力及汽车标准兼容性，主要应用于以下领域：
1. 汽车电子系统：兼容SAE/USCAR-17标准，工作温度（-40°C至105°C）覆盖极端环境，端子金电镀确保低阻抗接触，适配车载ECU、传感器信号接口等，保障行车数据可靠传输。
2. 工业自动化与控制：PA GF材料外壳提供机械强度和UL 94V-1/V-2阻燃性，PCB边缘安装方式简化集成，适用于机床控制板、PLC系统等机械设备的低电流信号链路。
3. 通信与数据传输：阻抗50Ω及工作频率（0-6000MHz）支持高速信号处理，中心线间距8mm平衡密度，用于路由器、基站内部线到板连接，减少高频干扰。
4. 消费电子与测试仪器：工作电压800VAC满足安全要求，端子额定电流1A限制于小功率信号应用，适用于家电控制板、测试设备内部电路的低损耗信号传递。
该连接器通过高频性能、宽温稳定性和标准兼容设计，确保在汽车、工业及通信场景中实现低电流信号的长期可靠对接。
四、5-2287922-5常见问题与解决方案
1. PCB安装稳定性不足
问题：采用焊尾边缘安装时，机械振动易导致焊点疲劳或松动，影响信号传输稳定性。
方案：
