泰科TE5-2287922-8缆到板2位800V信号连接器现货
泰科5-2287922-8是一款高性能缆到板连接器，专为印刷电路板信号传输设计。作为2位单行连接器，工作电压800VAC，阻抗50Ω，适用于0-6000MHz频率范围。主体采用PA GF材料，关键接触部电镀金以优化导电性，端子与PCB保持特性镀锡，确保通孔焊接可靠性。安装方式为边缘板固定，前端面板安装，高度10.45mm，长度24.5mm，中心间距8mm。具备UL94V-1/V-2阻燃等级，工作温度-40°C至105°C，兼容SAE/USCAR-17标准，壳体紫色设计。
一、5-2287922-8中文手册
| 分类 | 详情 |
|---|---|

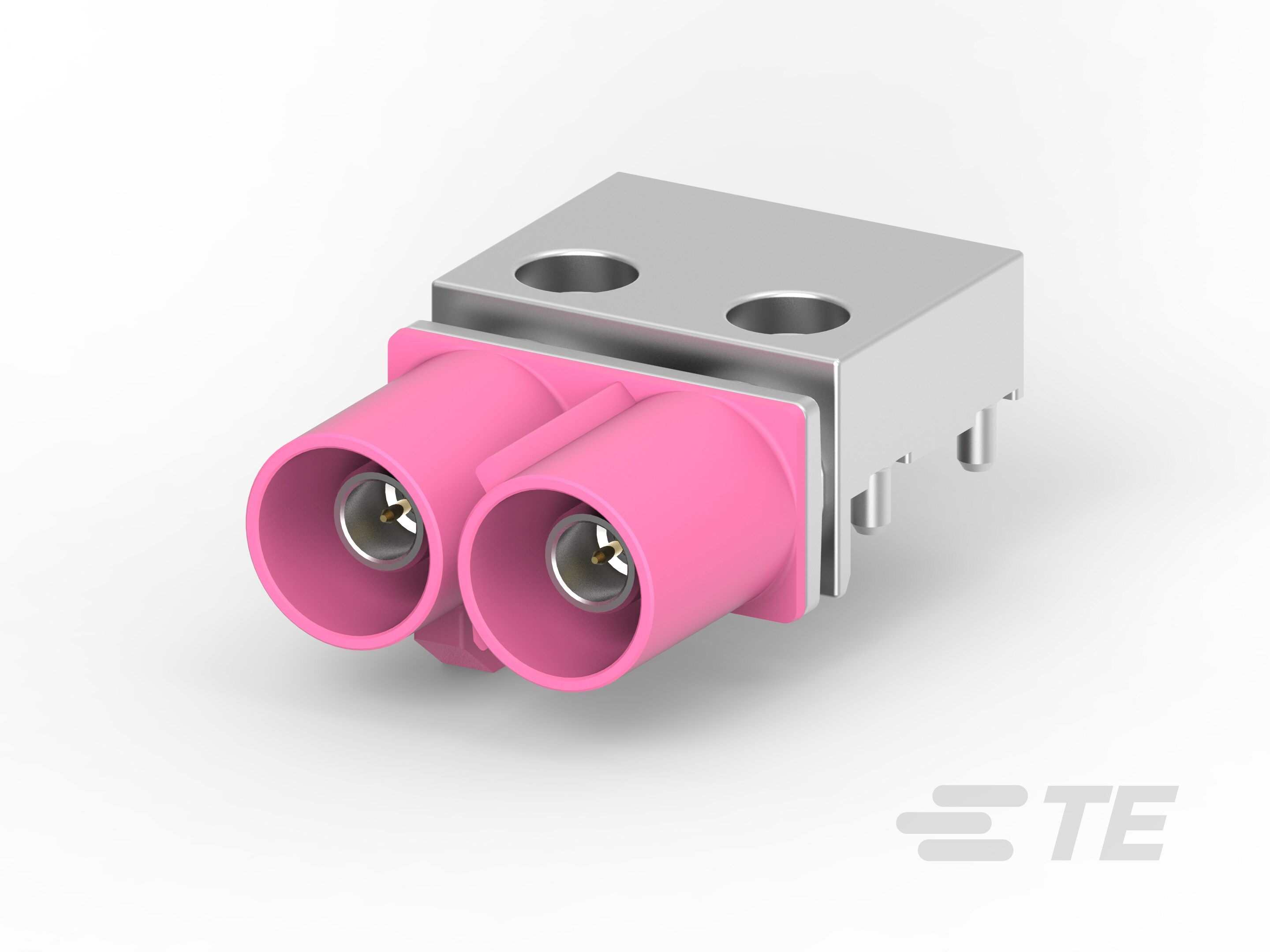

| 产品图 |  |
| 产品型号 | 5-2287922-8 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | H |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 紫色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287922-8现货 |
| 原厂手册 | 5-2287922-8数据手册.PDF |
二、5-2287922-8配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-8 | 暂无 |
| 更多配套型号查询 | 5-2287922-8配套型号大全（暂无） |
三、5-2287922-8适用领域
泰科5-2287922-8连接器凭借其高频兼容性、耐用材料及宽温度适应性，广泛应用于以下领域：
1. 工业自动化与机械控制：PA GF材料（耐温-40℃至105℃）提供机械强度，适用于工厂控制板的高振动环境，800VAC工作电压支持设备电源与信号链路的稳定连接。
2. 汽车电子系统：键控代码H与2位布局(8mm间距)防止误插，端子金电镀确保信号完整性，适合车载传感器、ECU接口等场景，保障行车控制精度。
3. 通信与射频设备：50Ω阻抗与0-6000MHz工作频率适配射频信号传输，缆到板系统支持基站、路由器内部高频数据链路，平衡抗干扰与连接密度。
4. 户外能源监控：宽温度范围耐受极端环境（如太阳能控制器），紫色外壳优化工业场景识别，通孔焊接固定增强电缆布局可靠性。
5. 家电与消费电子：紧凑设计(产品尺寸24.5×15.5mm)简化内部布线，锡电镀端子支持低电流应用（1A额定电流），确保小型电器如智能设备的持久连接。
该连接器通过键控对准、宽温耐受及高频性能，实现复杂场景下的可靠信号传输，紫色壳体进一步提升工业环境辨识度。
四、5-2287922-8常见问题与解决方案
1. 安装稳定性不足
问题：边缘焊接式PCB安装缺乏辅助固定结构，受机械振动易引发焊点疲劳断裂。
方案：增设金属支架或卡槽强化板端支撑，焊接后增加环氧树脂加固层以分散应力。
2. 高温工况变形风险
问题：PA GF（尼龙玻纤）壳体在＞105℃环境中会发生热变形，导致端子对位偏移。
方案：严格限制工作温度≤105℃，高温场景更换金属外壳型号（如适用），定期进行热形变检测。
3. 微电流接触失效
问题：1A小电流传输下，直径0.51mm镀金插针表面氧化层易增大接触电阻。
方案：使用无水乙醇棉签清洁端子界面，压接高度严格控制在±0.05mm公差内（超过标准±0.2mm要求）。
4. 高频信号衰减
问题：非屏蔽设计在0-6GHz频段易受电磁干扰，导致信号完整性下降。
方案：添加金属化屏蔽罩并接地，线缆端加装磁环抑制共模噪声。
5. 密封防护缺失
问题：原生无IP防护结构，湿气/污染物易通过壳体间隙侵蚀端子。
方案：装配时在PCB开孔处涂覆三防漆，端口安装橡胶密封塞阻隔外部介质。
6. 键控对位偏差
问题：键控代码H未与匹配端校准，强行插接导致端子弯折。
方案：使用带导向槽的治具预定位，确认公母端键控标识完全吻合后再施压锁扣。
