泰科TE5-2287922-9缆板RF连接器50Ω高频插针现货
TE Connectivity（泰科电子）推出的5-2287922-9是一款专为印刷电路板（PCB）设计的双位（2-Pin）射频连接器，属于线缆到板的安装类型。其核心设计满足50Ω阻抗匹配，适用于信号传输领域，工作频率范围为0至6000 MHz（6 GHz）。该连接器采用镀金插针作为中心接触件，外部端子镀锡，配合玻璃纤维增强尼龙（PA GF）主体材料，具备优异的电气性能与机械强度。其边缘式安装方式通过通孔焊接及焊尾固定，确保在PCB上的可靠连接与机械稳定性。产品额定工作电压为800 VAC，最大承载电流1安培，可在-40°C至105°C（-40°F至221°F）的宽温环境下稳定运行，并符合UL 94V-1/V-2阻燃标准与SAE/USCAR-17兼容性要求。外形尺寸为24.5mm×15.5mm×10.45mm，中心间距8mm，外壳呈淡棕色，适用于严苛工作条件下的信号互联应用。
一、5-2287922-9中文手册
| 分类 | 详情 |
|---|---|

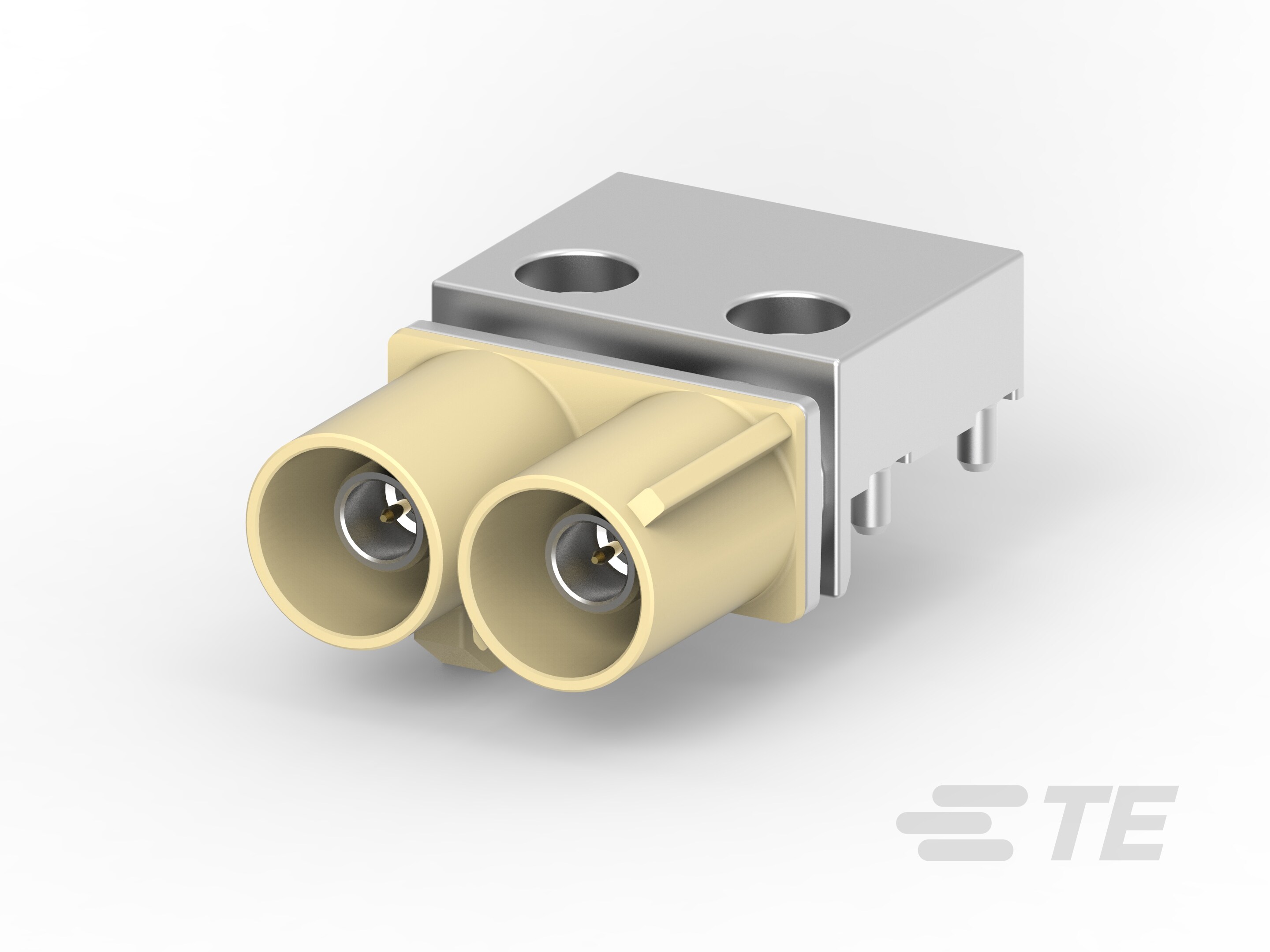

| 产品图 |  |
| 产品型号 | 5-2287922-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | I |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡棕色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287922-9现货 |
| 原厂手册 | 5-2287922-9数据手册.PDF |
二、5-2287922-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-9 | 暂无 |
| 更多配套型号查询 | 5-2287922-9配套型号大全（暂无） |
三、5-2287922-9适用领域
泰科5-2287922-9连接器通过其高频兼容性、精密安装特性及环境适应性，服务于以下关键应用领域：
1. 工业自动化与控制系统：工作温度范围-40°C至105°C覆盖极端热波动环境，PA GF主体材料及通孔焊接设计确保在高振动工况下实现持久固定，支持工业传感器与PLC的稳定信号传输。
2. 汽车电子接口：键控代码I与插针端子结构防止误插，适用于车载ECU和电路板连接点，保障行车控制链路的可靠性与安全性。
3. 通信与高频数据传输：50Ω阻抗匹配与0-6000MHz工作频率适配路由器、基站等设备的射频信号传输，8mm中心线间距优化抗干扰能力与连接密度。
4. 户外能源设备安装：淡棕色外壳提升环境可见性，宽温耐受范围支持太阳能逆变器或风电控制单元在多变气候条件下的持久运作。
5. 医疗仪器内部布线：PA GF材料符合设备清洁要求，工作温度扩展简化消毒流程，减少液体渗入风险并确保生命体征监测等敏感信号的完整性。
该连接器结合键控防误机制、高频性能及材质可靠性，在复杂场景中实现长期稳定的信号连接。
四、5-2287922-9常见问题与解决方案
1. 安装稳定性问题
问题：PCB 边缘安装使用焊尾固定，虽适用于通孔焊接方式，但在振动或外力作用下，可能因缺乏额外加固点导致连接器松动甚至脱落。
方案：采用适当焊接技术确保焊点完整性，安装固定组件如支架或附加卡扣分散应力，并在布线后检查物理稳定性。
2. 湿度耐受不足
问题：非密封设计（可密封性为否）与 PA GF 主体材料在环境湿度高于建议阈值时易吸水，可能导致内部电路短路或性能下降，尤其在高湿区域（如工业车间）。
方案：避免将连接器暴露于湿度 >60%RH 环境，必要时添加外部防潮涂层或使用局部除湿装置；定期清洁以去除污染物积累。
3. 端子接触不良
问题：插针端子电镀金设计虽能减少氧化，但端接方式为焊接至 PCB，若压接不当或在操作中受到污染（如灰尘或氧化），可能增加接触电阻，引发信号传输不稳定或间歇性失效。
方案：严格按照接合插针直径（0.51mm）公差操作，使用压缩空气或专业清洁工具维护端子表面；如发现异常，及时更换端子确保可靠连接。
4. 外壳热变形风险
问题：PA GF 材料在接近工作温度上限（>80°C）的环境中易软化或变形，尤其在连续高负载应用下，可能影响物理结构和电气性能；在超过 105°C 时风险更高。
方案：在高温场景（如汽车引擎舱）下控制环境温度或选择替代金属外壳版本；安装后实施定期热巡检，并确保散热良好。
5. 键控对准偏差
问题：键控代码 I 需与公端精确匹配，在 PCB 边缘安装位置偏差或端子排列错误时，容易导致连接错位和信号中断。
方案：安装前严格验证键控代码及端子序列，使用机械对准工具辅助定位；执行功能测试以确保可靠互连。
