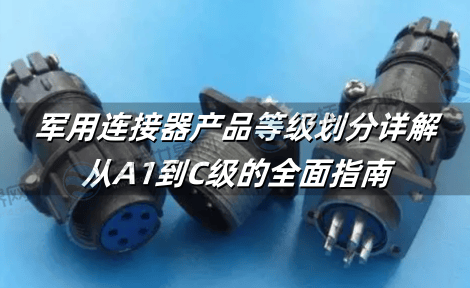

军用连接器产品等级划分详解：从A1到C级的全面指南

军用连接器产品等级划分是军工制造和采购中的核心环节，直接关系到军事装备的可靠性和作战效能。根据国家军用标准GJB/Z 299B-1998《电子设备可靠性预计手册》，军用连接器产品等级主要分为A1、A2、B1、B2和C级五个质量等级。此外，航天领域还有专门的K、J、Q/J级分类体系。了解军用连接器产品等级划分的原则和标准，对于装备设计、采购决策和后勤保障都具有重要意义。接插世界网将全面解析军用连接器产品等级划分体系，帮助您理解各等级的技术要求、适用场景和选型要点。

一、军用连接器等级划分标准体系

军用连接器产品等级划分主要依据国家军用标准GJB/Z 299B-1998《电子设备可靠性预计手册》建立了一套完整的质量等级划分体系。该标准将电子元器件(包括电连接器)的质量等级分为A1级、A2级、B1级、B2级和C级。

对于航天产品用电连接器，按照航天型号电子元器件选用目录(电连接器部分)及有关军用电连接器标记规定，电连接器的质量等级可分为K级、J级、Q/J级。这种分类方式反映了航天应用对可靠性的特殊要求。

军用连接器与普通民用电连接器在质量等级上存在显著差异。军用电连接器种类繁多，代表了电连接器设计和制造技术的最高水平，具有不同结构、功能和环境适应性。

军用连接器质量等级划分表

二、各等级技术要求与应用领域

不同等级的军用连接器在技术要求和应用领域上存在明显差异，这些差异直接反映了各等级产品的性能水平和可靠性要求。

2.1 A1级连接器

A1级是军用连接器产品等级划分中最高质量等级，代表了极致的可靠性和环境适应性。

技术要求：具有最低的失效率要求，通常要求工作温度范围-55℃～+125℃，防护等级IP67或更高，能承受强烈的振动、冲击和极端环境条件。

应用领域：主要用于航空航天、战略武器系统、核装备等对可靠性要求极高的场合。这些应用场景通常具有维修困难或失效后果严重的特点。

认证要求：需要通过最严格的质量认证，通常要求列入军用电子元器件合格产品目录(QPL)，并符合相关的国军标和美军标(如MIL-C-38999)。

2.2 A2级连接器

A2级是军用连接器产品等级划分中的高质量等级，可靠性要求略低于A1级但仍处于很高水平。

技术要求：具有很低的失效率，工作温度范围-55℃～+125℃，防护等级IP67，能承受较强的振动和冲击。

应用领域：主要用于重要军事装备，如主战坦克、作战飞机、导弹系统等。这些装备对可靠性要求很高，但相对于A1级应用场景，维修可达性较好。

认证要求：需要通过严格的质量认证，通常要求列入QPL或合格制造厂一览表(QML)。

2.3 B1级和B2级连接器

B1级和B2级是军用连接器产品等级划分中的中等等级，分别对应高可靠性和良好可靠性。

技术要求：B1级要求较高的可靠性，工作温度范围-55℃～+125℃;B2级要求良好的可靠性，工作温度范围-55℃～+125℃。两个等级都需要具备一定的环境适应性。

应用领域：B1级主要用于一般军事装备，如通信设备、指挥控制系统等;B2级主要用于军事辅助设备，如测试设备、训练器材等。

认证要求：需要符合国军标要求，但不一定需要列入QPL。

2.4 C级连接器

C级是军用连接器产品等级划分中的基础等级，对应标准可靠性。

技术要求：具有基本的可靠性要求，工作温度范围-40℃～+85℃，防护等级IP54或更高。

应用领域：主要用于民用设备或军事领域中的非关键应用，如办公设备、辅助设施等。

认证要求：需要符合国家标准，对军用特定认证要求较低。

2.5 航天专用等级

航天领域的军用连接器产品等级划分采用不同的体系，分为K级、J级和Q/J级。

K级：宇航级可靠性，工作温度范围-65℃～+175℃，用于航天器、卫星等。

J级：高可靠性，工作温度范围-55℃～+125℃，用于航天设备。

Q/J级：良好可靠性，工作温度范围-55℃～+125℃，用于航天辅助设备。

三、等级划分的技术依据与测试要求

军用连接器产品等级划分不是主观判断的结果，而是基于严格的技术标准和测试要求。这些技术依据确保了等级划分的科学性和客观性。

3.1 可靠性指标

可靠性是军用连接器产品等级划分的核心依据，通常用失效率表示。A1级要求最低的失效率，随后各级别的失效率要求依次降低。可靠性指标是通过大量的试验和数据统计得出的，反映了连接器在特定条件下的故障概率。

3.2 环境适应性

军用连接器需要能在各种恶劣环境下正常工作，环境适应性是等级划分的重要依据：

温度范围：不同等级对应不同的工作温度范围，从A1级的-55℃～+125℃到C级的-40℃～+85℃。

防护等级：防护等级(如IP等级)反映了连接器防尘防水的能力，不同等级有不同要求。

耐环境性能：包括耐盐雾、耐潮湿、耐霉菌、耐振动、耐冲击等性能，这些性能的要求随等级提高而增强。

3.3 材料与工艺

材料和工艺水平直接影响连接器的性能和可靠性，是军用连接器产品等级划分的重要依据：

外壳材料：高级别连接器通常采用金属材料如铝合金或不锈钢，表面进行特殊的镀层处理。

接触件材料：多采用铜合金，表面镀金以提高导电性和耐腐蚀性，镀金厚度随等级提高而增加。

绝缘材料：要求使用具有优良电气性能和机械性能的工程塑料，如PBT、PET等。

3.4 测试与认证

军用连接器产品等级划分需要通过一系列严格的测试和认证：

环境试验：包括温度循环、湿热、盐雾、霉菌等试验，验证产品的环境适应性。

寿命试验：通过加速寿命试验验证产品的可靠性和寿命指标。

认证要求：不同等级对应不同的认证要求，高级别产品需要通过更严格的认证程序。

四、军用连接器选型原则与等级选择指南

正确选择军用连接器的等级是确保装备可靠性和经济性的关键环节。选型时应遵循以下原则：

4.1 适用性原则

选择军用连接器等级时，首先考虑应用场景的需求：

极端环境应用：如航空航天、深海装备等，应选择A1级或航天K级产品。

重要军事装备：如主战坦克、作战飞机等，应选择A2级或以上产品。

一般军事装备：如通信设备、指挥控制系统等，可选择B1级产品。

军事辅助设备：如测试设备、训练器材等，可选择B2级产品。

非关键应用：如办公设备、辅助设施等，可选择C级产品。

4.2 经济性原则

在满足性能要求的前提下，应考虑成本因素：

避免过度设计：不是所有应用都需要选择最高等级的产品，应根据实际需求选择适当等级。

全生命周期成本：考虑产品的全生命周期成本，而不仅仅是采购成本。高级别产品虽然采购成本高，但可靠性更高，维护成本更低。

可用性考虑：考虑产品的可用性和交货期，某些高级别产品可能交货期较长。

4.3 标准化原则

选择军用连接器时，应优先选择标准化程度高的产品：

接口标准化：选择符合标准接口的产品，便于维护和更换。

文档齐全：选择文档齐全的产品，包括规格书、测试报告、认证证书等。

供应链稳定：选择供应链稳定的产品，确保长期供应的可靠性。

4.4 可维护性原则

考虑产品的可维护性和维修便利性：

模块化设计：选择采用模块化设计的产品，便于现场维护和更换。

工具通用性：选择使用通用工具即可维护的产品，降低维护难度和成本。

培训和支持：选择能提供充分培训和技术支持的产品，提高维护效率。

五、军用连接器等级发展趋势

军用连接器产品等级划分体系随着技术进步和作战需求不断演进，主要发展趋势包括：

5.1 技术发展方向

未来十年的发展方向是"三高"、"六化"："三高"即高密度、高性能、高可靠;"六化"即小型微型化、轻量化、薄型化、数字化、多功能。

5.2 新技术的应用

光纤连接器：随着光纤技术的发展和应用，新机种将使用光纤总线替代电气总线。

复合材料：为减轻重量可采用复合材料连接器。

智能连接器：集成状态监测、自诊断等功能，提高系统的可靠性和可维护性。

5.3 标准体系完善

中国军用连接器标准体系需要进一步完善，主要表现在：

标准体系表的基本素材不够完整

标准数量较少，配套标准及详细规范短缺

光纤连接器军用标准数量较少，尽管目前此类国家标准已多达一百余项，但主要适用于通讯行业

5.4 国际合作与交流

积极采用国际标准和国外先进标准，积极采用能满足航空装备发展和国防科技工业科研、生产要求的民用标准，建成一个具有广泛适应性的标准体系。

军用连接器产品等级划分是确保军事装备可靠性和互联互通性的重要基础，建立了从A1到C级的完整质量等级体系，航天领域还有专门的K、J、Q/J级分类。正确理解和应用军用连接器产品等级划分原则，对于提高军事装备的可靠性和作战效能具有重要意义。在选择军用连接器时，应根据应用场景的需求、经济性、标准化和可维护性等因素，选择适当等级的产品。随着技术的不断发展，军用连接器产品等级划分体系也将不断完善，为军事装备的可靠性提供更加坚实的保障。未来，我们需要进一步加强标准研究、完善标准体系，推动我国军用连接器技术持续发展。
