电源连接器怎么用：从安装到维护的完整使用指南

电源连接器怎么用是电子设备安装和维护中的基础技能，正确的使用方法直接关系到设备的安全性和可靠性，电源连接器的正确使用不仅包括物理连接，还涉及型号选择、接线方法、安全检测和维护保养等多个环节。无论是工业设备、家用电器还是电子项目，掌握电源连接器怎么用的正确方法都至关重要，接插世界网将提供详细的电源连接器使用指南，涵盖从选择、安装到维护的全过程，帮助您安全、正确地使用各类电源连接器。

一、使用前的准备工作

在开始使用电源连接器之前，充分的准备工作是确保安全和使用效果的基础：

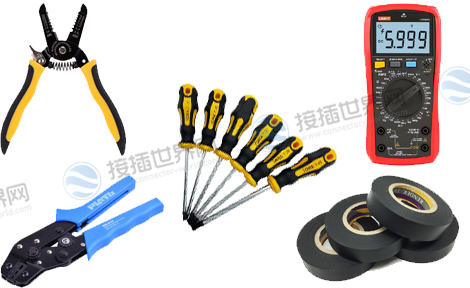

1.1 工具与材料准备

基本工具：剥线钳、压接钳、螺丝刀、万用表、电工胶带

安全装备：绝缘手套、护目镜、防静电手环

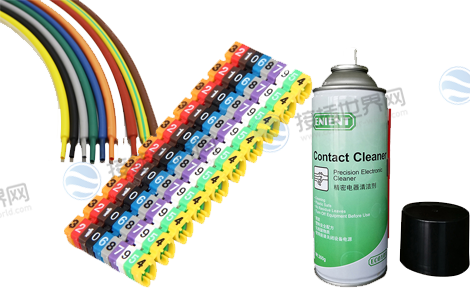

辅助材料：热缩管、线缆标记套、接触清洁剂

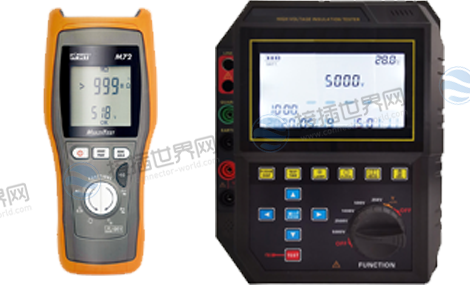

测试设备：通断测试仪、绝缘电阻测试仪

1.2 环境安全检查

工作环境：确保工作区域干燥、整洁、光线充足

电源确认：确认电源已完全断开，并使用电压测试仪验证

防火准备：在工作区域配备灭火器，特别是进行焊接作业时

防静电措施：在处理敏感电子设备时，采取适当的防静电措施

1.3 连接器与线缆检查

外观检查：检查电源连接器外壳是否有裂纹、变形或损坏

接触件检查：确认接触件无氧化、无污染、无变形

线缆评估：检查线缆绝缘层是否完好，导体是否无损伤

匹配验证：确认连接器与设备的接口类型、电压电流等级匹配

二、电源连接器的正确安装步骤

正确的安装是确保电源连接器可靠工作的关键，以下是详细的安装步骤：

2.1 线缆预处理

剥线长度：使用剥线钳去除线缆绝缘层，剥线长度应与连接器要求一致，通常为5-8mm

绞合处理：对于多股导线，应轻轻绞合股线，防止散股

锡焊处理：对需要焊接的连接，预先给线缆上锡，但避免锡过多导致直径变大

清洁处理：使用接触清洁剂清洁线缆导体，去除氧化层和污物

2.2 连接器组装

外壳组装：先将连接器后壳、密封圈等部件按顺序套在线缆上

接触件安装：

压接式：使用合适的压接工具，将接触件牢固压接在线缆上

焊接式：使用适当功率的电烙铁，快速完成焊接，避免过热

螺钉式：将线缆插入接线孔，用螺丝刀拧紧固定螺钉

绝缘处理：安装绝缘套管或热缩管，确保带电部分完全绝缘

2.3 连接器对接

对准插合：将插头与插座对准，保持轴线一致，轻轻推入

锁紧机构：听到"咔嗒"声或感觉到阻力时，表示锁紧机构已工作

拉力测试：轻轻拉动线缆，检查连接是否牢固

最终检查：检查连接器是否完全插合，锁紧机构是否到位

不同连接方式的比较表

三、电源连接器的接线方法与规范

正确的接线方法是确保电源连接器安全可靠工作的关键：

3.1 极性识别与连接

极性标识：识别连接器上的极性标识，通常用"+"、"-"、L(火线)、N(零线)、E(地线)表示

颜色规范：

直流系统：红色(正极)、黑色(负极)

交流系统：棕色(火线)、蓝色(零线)、黄绿色(地线)

防误插设计：利用连接器的键槽、定位销等防误插设计，确保正确连接

3.2 多芯线缆处理

线序管理：对于多芯电缆，按照编号或颜色顺序接线

应力消除：使用线缆夹或应力消除装置，防止线缆受力传递到连接点

分组绑扎：将信号线和电源线分开绑扎，减少干扰

长度控制：留出适当的余量，但避免过长造成杂乱

3.3 特殊类型连接器接线

大电流连接器：确保接触面积足够，使用适当的扭矩紧固

高频连接器：注意阻抗匹配，保持屏蔽连续性

防水连接器：正确安装密封圈，确保防水性能

工业连接器：按照模块化设计，正确配置电源、信号模块

四、安全使用注意事项

安全是使用电源连接器的首要考虑因素，以下是一些重要的安全注意事项：

4.1 电气安全

断电操作：在连接或断开前，确保电源完全关闭

电压匹配：确保连接器额定电压不低于系统电压

电流容量：连接器额定电流应大于最大工作电流，一般取1.5倍余量

绝缘检查：使用前检查绝缘电阻，通常要求不低于100MΩ

4.2 机械安全

插拔力度：不要用过大的力量插拔连接器，防止损坏

线缆保护：避免线缆过度弯曲，最小弯曲半径通常为线缆直径的5倍

应力消除：使用线缆夹固定线缆，防止拉力直接作用在连接点上

防脱落措施：在振动环境中，使用额外的锁紧装置

4.3 环境适应性

防水防尘：在户外或潮湿环境中使用适当防护等级(IP等级)的连接器

温度考虑：选择适合环境温度范围的连接器，避免过热或过冷

化学防护：在腐蚀性环境中，选择耐化学腐蚀的材料

电磁兼容：在敏感环境中，使用屏蔽连接器，减少电磁干扰

五、常见问题与解决方案

在使用电源连接器过程中，可能会遇到各种问题，以下是一些常见问题及解决方法：

5.1 连接器发热

原因分析：接触电阻过大、电流超载、接触不良

解决方法：检查并清洁接触面、确保连接牢固、降低负载或更换更大容量的连接器

5.2 插拔困难

原因分析：连接器损坏、不对准、污物堵塞

解决方法：检查并更换损坏部件、重新对准、清洁连接器

5.3 接触不良

原因分析：接触件氧化、变形、松动

解决方法：清洁接触件、更换变形部件、重新紧固

5.4 绝缘故障

原因分析：绝缘材料损坏、污物积累、潮湿

解决方法：更换绝缘部件、清洁干燥、使用防潮处理

六、维护与保养指南

定期的维护保养可以延长电源连接器的使用寿命和可靠性：

6.1 日常检查

外观检查：定期检查连接器外壳是否有裂纹、变形

连接检查：检查连接是否牢固，锁紧机构是否正常

温度监测：使用红外测温仪检查连接器工作温度

清洁保养：定期清洁连接器表面，去除灰尘和污物

6.2 定期维护

接触检查：定期检查接触件状态，必要时清洁或更换

绝缘测试：定期测量绝缘电阻，确保绝缘性能

紧固检查：检查螺钉连接是否松动，重新紧固

密封检查：对于防水连接器，检查密封圈是否老化

6.3 存储管理

防护存储：不使用的连接器应加上防护盖

环境控制：存储在干燥、清洁的环境中

防氧化处理：对金属接触件进行防氧化处理

定期检查：对库存连接器进行定期检查和测试

电源连接器怎么用是一个涉及多个环节的系统工程，从选择、安装到维护都需要严格遵循规范和要求。正确的使用方法不仅能确保设备的正常运行，还能防止安全事故的发生。通过本文介绍的详细步骤和注意事项，用户可以全面了解电源连接器的正确使用方法。记住，安全始终是第一位的，在任何操作前都要确保电源已断开，并采取适当的安全措施。定期维护和检查是保证电源连接器长期可靠工作的关键，建议制定详细的维护计划并严格执行。随着技术的发展，电源连接器的设计和使用方法也在不断进步，保持学习和更新知识是每个电子工程师和技术人员的必修课。
