电源连接器插头怎么接?正确接线步骤与安全指南

电源连接器插头的正确接线关系到用电安全与设备正常运行，接插世界网将详细介绍电源连接器插头的标准接线方法，包括线色识别、工具准备、具体步骤及安全检测，涵盖国标、美标、欧标等常见插头类型的接线差异，帮助您安全规范地完成电源连接器接线操作，避免常见错误与安全隐患。

1. 接线前的准备工作与安全须知

正确接线必须从充分的准备工作开始，这是确保操作安全的基础：

1.1 必备工具准备

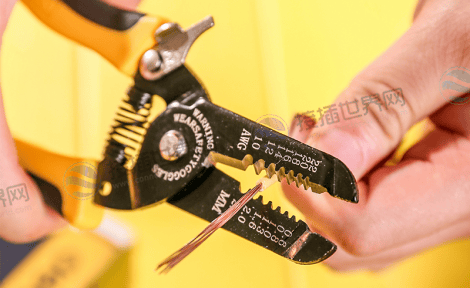

剥线钳：用于精确剥去电线绝缘层而不损伤导体，建议选择可调节孔径的专业剥线钳

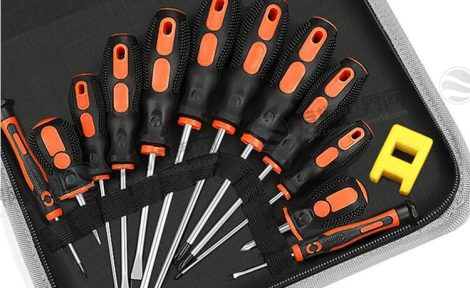

螺丝刀套装：包括一字和十字螺丝刀，尺寸应与接线端子螺丝匹配(通常为φ2.53.0mm)

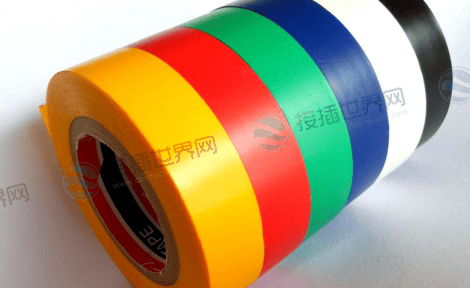

电工胶布：采用PVC电气绝缘胶布，耐压500V以上

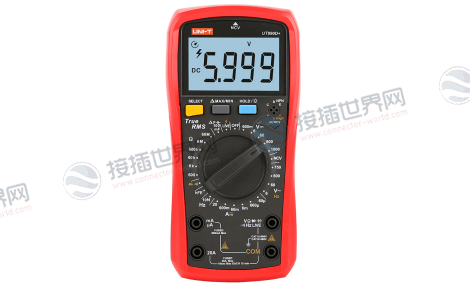

万用表：用于通电前检测线序和通断，最好具备电压检测功能

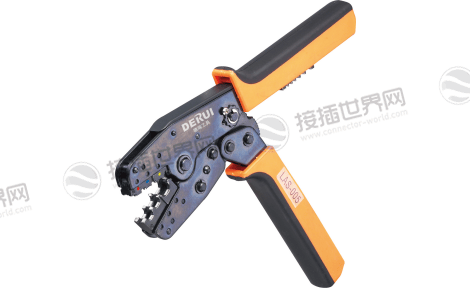

压线钳(如适用)：用于冷压接线端子，确保连接牢固

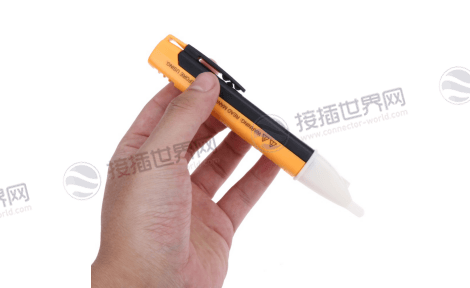

验电笔：操作前确认电源完全断开

1.2 安全防护措施

断电操作：接线前必须确认电源开关处于完全断开状态，并挂上"禁止合闸"警示牌

个人防护：佩戴绝缘手套(1000V耐压等级)和护目镜，穿着绝缘鞋

工作环境：确保操作区域干燥整洁，无易燃易爆物品，照明充足

设备检查：检查插头、插座和电源线是否有损坏、裂纹或烧灼痕迹，如有则更换

1.3 电线识别与处理

线径匹配：确认电线截面积与插头额定电流匹配(如10A插头配1.0mm²线，16A配1.5mm²线)

线色识别：

国标(GB)：火线(L)红色/棕色，零线(N)蓝色/黑色，地线(E)黄绿色

美标：火线黑色，零线白色，地线绿色

欧标：火线棕色，零线蓝色，地线黄绿色

剥线长度：通常剥去1520mm绝缘层，确保导体完全插入接线端子又不外露过多

2. 电源连接器插头接线详细步骤

不同型号的电源连接器插头接线方式略有差异，但基本遵循以下标准流程：

2.1 国标三脚插头接线方法

国标插头遵循"左零右火上地"原则，具体步骤如下：

1. 拆卸外壳：用螺丝刀逆时针拧松插头外壳固定螺丝，轻轻分离上下盖

2. 线缆固定：将电源线穿过插头尾部的线缆固定夹，预留适当长度

3. 剥线处理：用剥线钳剥去各线芯末端绝缘层约15mm，注意不要损伤铜丝

4. 接线操作：

黄绿色地线 → 连接至上方的长脚接地端子

蓝色零线 → 连接至左侧(面对插脚)零线端子

红色/棕色火线 → 连接至右侧火线端子

5. 紧固检查：用适当力度拧紧端子螺丝(扭矩通常为0.40.6N·m)，轻拉电线确认无松动

6. 恢复外壳：整理内部导线，确保无挤压或过度弯曲，合上外壳并拧紧所有螺丝

2.2 美标NEMA插头接线方法

美标插头接线与国标有所不同，需特别注意：

1. 插脚识别：扁平平行插脚为火线与零线，圆形或U型插脚为地线

2. 端子区分：银色端子接白色零线，金色端子接黑色火线，绿色端子接地线

3. 线缆处理：美标线缆通常为双层绝缘，需用剥线钳小心剥去外层护套，再处理内芯线

4. 应力释放：注意使用内置应力释放装置，防止线缆被拉脱

2.3 欧标插头接线方法

欧标插头(如SCHUKO)接线特点：

1. 双接地接触：两侧金属片为接地接触点，而非物理插脚

2. 接线顺序：棕色火线接右侧端子，蓝色零线接左侧端子，黄绿地线接上下接地端子

3. 绝缘保护：欧标插头通常有更全面的内部绝缘隔板，接线时需注意导线布置

3. 特殊类型电源连接器接线方法

除标准插头外，还有一些特殊类型的电源连接器需要特别注意接线方法：

3.1 IEC国际标准连接器

IEC连接器(如C13/C14、C19/C20)常见于计算机和办公设备：

线序标准：遵循IEC 60320规范，插座面向时：

右上端子：火线(棕色)

左下端子：零线(蓝色)

中间/上中端子：地线(黄绿色)

压接要求：多数IEC连接器采用压接式接线，需使用专用压线工具

极化设计：部分IEC连接器有防误插设计，接线时需注意方向

3.2 工业用防水连接器

工业环境下使用的防水连接器(如IP67等级)接线特殊要求：

1. 密封处理：接线前需先套入防水密封圈和电缆夹紧组件

2. 特殊工具：通常需要专用压接工具和扭矩螺丝刀

3. 灌胶保护：部分高防护等级连接器需要在线缆入口处灌注密封胶

4. 应力消除：必须正确安装应力消除装置，防止线缆受力损坏

3.3 多芯电缆连接器

对于多芯电缆的连接器(如航空插头)，接线更为复杂：

1. 编号对应：严格按照插头与插座编号对应关系接线，不能仅凭线色

2. 屏蔽处理：屏蔽线需正确处理，通常单端接地

3. 线序记录：接线前记录好线序关系，必要时制作接线表

4. 分组绑扎：多根导线应分组绑扎，避免内部杂乱

4. 接线后的测试与验证

接线完成后必须进行全面测试，确保安全可靠：

4.1 机械性能检查

拉力测试：轻拉每根导线，确认无松动现象(拉力不超过50N)

外观检查：确认无铜丝外露、绝缘皮无压伤、所有螺丝紧固

插拔力：检查插头与插座插拔力度适中，无过紧或过松

4.2 电气性能测试

必须在不通电状态下进行以下测试：

1. 通断测试：使用万用表电阻档检查：

火线与零线间：应有适量电阻(负载设备)或开路(空载)

火线与地线间：应为开路(电阻∞)

零线与地线间：应为开路(电阻∞)

2. 绝缘电阻测试：使用兆欧表(500V DC)测量：

带电部件与地线之间：绝缘电阻应≥10MΩ

不同极性之间：绝缘电阻应≥10MΩ

3. 线序验证：确认线色与端子对应关系正确无误

4.3 通电测试

在完成所有断电检测后，方可进行通电测试：

1. 空载测试：先不接负载，接通电源后用电笔检查插头极性

2. 电压测量：使用万用表电压档测量：

火线零线电压：应为220V±10%(或110V，根据当地标准)

火线地线电压：应接近火零电压

零线地线电压：应<5V(理想值为0V)

3. 负载测试：连接适当负载(如100W灯泡)，运行1530分钟，检查有无异常发热

5. 常见接线错误与安全隐患

避免以下常见错误可极大降低安全风险：

5.1 极性接反

零火反接：使设备开关无法断开火线，即使关闭仍有触电风险

地线误接：将地线误接为零线，导致设备外壳带电

后果：可能导致触电事故或设备损坏

5.2 机械连接问题

线头处理不当：剥线过长导致外露，过短导致接触不良

多股线未捻合：部分线丝未接入端子，导致有效截面积减小

螺丝紧固不足：接触电阻大，导致过热氧化

应力释放不足：线缆受拉力时连接点受力，长期可能导致脱落

5.3 绝缘处理问题

线皮压入端子：绝缘皮被压入端子，导致接触不良

铜丝外露：带电导体外露，增加触电风险

毛刺尖锐边缘：可能刺破绝缘层导致短路

电源连接器插头的正确接线需要严格遵循安全规范与标准流程，包括准备工作、线色识别、规范接线和全面测试。不同规格插头有特定接线要求，必须准确区分。接线完成后务必进行机械和电气安全检测，确保无极性错误、连接可靠和绝缘完好。正确接线不仅保障设备正常运行，更是防止触电和火灾事故的关键措施，建议不具备专业知识的人员寻求专业电工协助。
