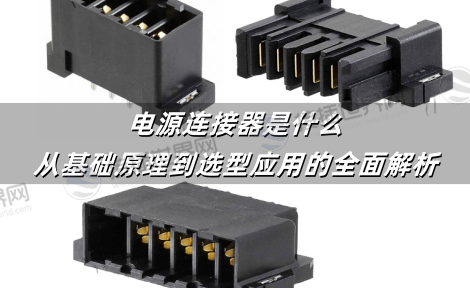

电源连接器是什么：从基础原理到选型应用的全面解析

电源连接器是什么?简单来说，电源连接器是电子设备中专门用于传输电能的接口装置，它承担着设备间电力传输、信号连接和安全保护的重要功能，在现代电子设备中，电源连接器不仅是能量传输的通道，更是设备安全稳定运行的关键保障，从家用电器到工业设备，从通信基站到新能源汽车，电源连接器的应用无处不在，接插世界网将深入探讨电源连接器是什么及其工作原理、分类特点、选型方法和应用场景，为电子工程师和设备选型人员提供全面的参考指南。

一、电源连接器的基本概念与核心功能

电源连接器是一种通过电信号或光信号和机械力量的作用使电路或光通道接通、断开或转换的功能元件，在器件与组件、组件与机柜、系统与子系统之间起着电气连接和信号传递的作用。作为连接电气线路的机电元件，电源连接器在电子设备中发挥着不可替代的作用。

电源连接器主要承担以下核心功能：

电力传输功能：这是电源连接器最基本的功能，负责在设备之间或设备内部传输电能。高质量的电源连接器能够确保电能传输的效率和安全，减少能量损耗。

信号连接功能：除了传输电力，许多电源连接器还同时承担信号传输的任务，实现电力与信号的一体化传输。

电路保护功能：电源连接器通常设计有各种保护机制，如防误插、防触电、防短路等，确保用电安全。

机械连接功能：提供可靠的机械连接，保证连接的稳定性和耐久性，防止因振动、冲击等原因导致连接失效。

二、电源连接器的工作原理与结构组成

电源连接器的基本工作原理是通过金属接触件的可靠接触实现电路的连通。当公头连接器和母头连接器对接时，它们的金属接触件相互接触形成通路，从而实现电能的传输。

一个完整的电源连接器通常由以下几个部分组成：

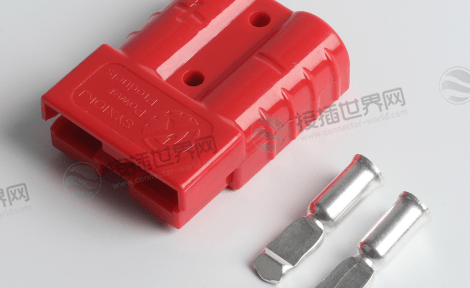

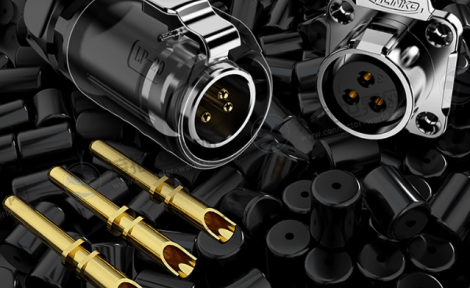

接触件：这是电源连接器的核心部件，通常由铜合金材料制成，表面进行镀银或镀金处理以提高导电性和耐腐蚀性。接触件包括插针(阳接触件)和插孔(阴接触件)，通过它们的紧密配合实现电气连接。

绝缘体：也称为基座或安装板，它的作用是使接触件按所需的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。绝缘体通常采用高性能工程塑料如PBT、PET等材料制成。

壳体：也称外壳，是电源连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。壳体通常采用金属或高强度工程塑料制作。

附件：包括结构附件和安装附件，如卡圈、定位键、定位销、导向销、连接环、电缆夹、密封圈、密封垫等。

三、电源连接器的分类体系

电源连接器可以按照多种方式进行分类，每种分类方法都反映了连接器某一方面的特性：

3.1 按外形结构分类

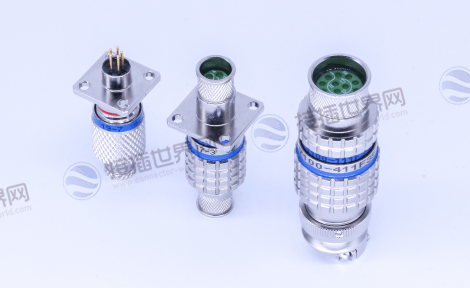

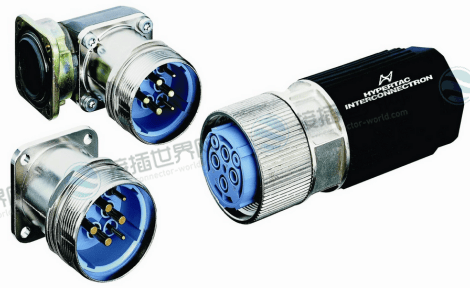

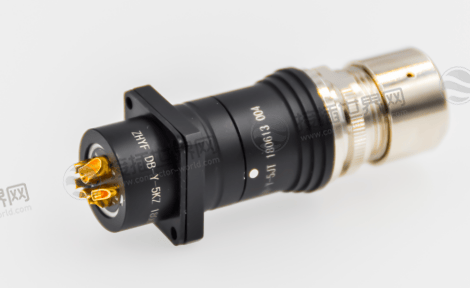

圆形连接器：具有圆形插合面，适合在受限空间中使用，具有良好的电磁屏蔽性能。

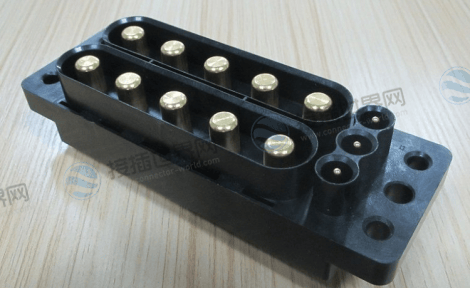

矩形连接器：具有矩形插合面，适合在面板上高密度安装，接触点数较多。

条形连接器：主要用于印制板与导线的连接，如IDC连接器。

3.2 按工作频率分类

低频连接器：通常指工作频率在3MHz以下的连接器。

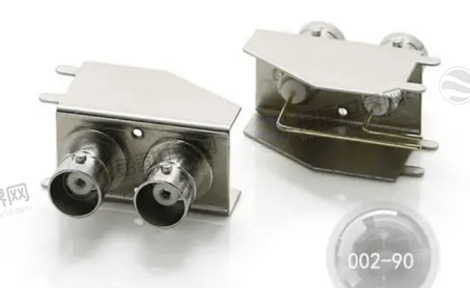

高频连接器：通常指工作频率在3MHz以上的连接器，具有特殊的结构设计以减少信号损耗和反射。

3.3 按用途分类

电源连接器：专门用于传输电能的连接器，通常具有较大的接触件和较高的电流容量。

信号连接器：主要用于传输信号，接触件较多但尺寸较小。

电源信号混合连接器：既能传输电能又能传输信号的连接器。

3.4 按连接方式分类

螺纹连接型：通过螺纹结构实现连接，连接可靠，耐振动和冲击。

卡口连接型：通过卡口结构实现快速连接和断开。

推拉连接型：通过推拉动作实现连接，操作简便快捷。

直插连接型：直接插入即可实现连接，如USB连接器。

3.5 按防护等级分类

根据IEC 60529标准，电源连接器的防护等级用IP代码表示：

IP67等级：防尘等级6(完全防尘)，防水等级7(可在水下1米深处浸泡30分钟)。

IP68等级：防尘等级6(完全防尘)，防水等级8(可在持续浸水条件下使用)。

IP69K等级：能够承受高压高温水流的冲洗。

电源连接器主要类型对比表

四、电源连接器的关键技术参数

在选择和使用电源连接器时，需要关注以下关键技术参数：

额定电压：连接器能够长期正常工作的最高电压，通常用交流有效值或直流电压表示。选择时需要留有一定的安全余量。

额定电流：连接器能够长期正常通过的最大电流。电源连接器的额定电流通常较大，从几安培到几百安培不等。

接触电阻：接触件接触时产生的电阻，要求越小越好，通常要求在几毫欧到几十毫欧之间。

绝缘电阻：连接器绝缘部分阻止电流通过的能力，通常要求达到数百兆欧甚至更高。

耐电压：连接器能够承受的短期过电压而不发生击穿的能力，通常为额定电压的1.5-3倍。

机械寿命：连接器在规定的插拔次数内能够正常工作的能力，通常要求达到数百次甚至数千次插拔。

工作温度范围：连接器能够正常工作的环境温度范围，通常要求在-55℃～+125℃甚至更宽的范围。

五、电源连接器的选型指南

正确选择电源连接器是确保电子设备可靠运行的关键。选型时应考虑以下因素：

5.1 电气参数匹配

电压电流要求：根据设备的功率需求选择合适额定电压和电流的连接器，并留有一定的安全余量。

信号完整性：对于同时传输信号的连接器，需要考虑阻抗匹配、串扰、时滞等信号完整性问题。

屏蔽要求：在电磁干扰较强的环境中，应选择具有良好屏蔽性能的连接器。

5.2 机械参数考虑

连接方式：根据安装空间和操作便利性要求选择合适的连接方式，如螺纹连接、卡口连接或推拉连接。

插拔寿命：根据设备的预期使用寿命和维护要求选择具有合适机械寿命的连接器。

锁紧机构：在振动或冲击环境中，应选择带有可靠锁紧机构的连接器。

5.3 环境适应性

温度范围：根据设备的工作环境温度选择合适温度等级的连接器。

防护等级：根据环境的粉尘、湿度等情况选择具有相应IP防护等级的连接器。

耐腐蚀性：在海洋、化工等腐蚀性环境中，应选择具有良好耐腐蚀性能的连接器。

5.4 经济性与可用性

成本考虑：在满足性能要求的前提下，选择性价比高的连接器。

供货周期：考虑连接器的供货周期和长期可用性，避免因连接器停产影响设备的生产和维护。

标准化：优先选择符合国际标准或行业标准的连接器，便于采购和更换。

六、电源连接器的应用领域

电源连接器的应用领域极其广泛，几乎涵盖了所有用电设备：

消费电子：

智能手机、笔记本电脑、平板电脑等设备中的电源连接器趋向于小型化、轻薄化发展。USB Type-C连接器因其正反插均可、传输速度快、功率大等优点已成为消费电子领域的主流电源连接器。

工业设备：

工业自动化设备、数控机床、机器人等使用的电源连接器需要具有高可靠性、高防护等级和抗干扰能力。重载连接器是工业领域的典型代表，能够承受恶劣的工业环境。

通信设备：基站、服务器、网络设备等通信设备中使用的电源连接器需要满足高密度、高效率、高可靠性的要求。电源分配单元(PDU)中的电源连接器是确保通信设备稳定运行的关键。

新能源汽车：

电动汽车和混合动力汽车中使用的电源连接器需要满足高电压、大电流的传输要求，并具有高安全性和可靠性。充电桩与电动汽车之间的充电连接器是新能源汽车基础设施的重要组成部分。

航空航天：

航空航天设备中使用的电源连接器需要满足极端温度、剧烈振动、高强度冲击等苛刻环境要求，并具有极高的可靠性。这类连接器通常需要符合相应的军用标准或航天标准。

医疗设备：

医疗设备中使用的电源连接器需要满足高安全性、高可靠性和易清洁的要求。特别是在生命支持设备和手术设备中，电源连接器的可靠性直接关系到患者的生命安全。

电源连接器作为电子设备中不可或缺的基础元件，其技术水平和可靠性直接影响着整个电子系统的性能和安全。从基本的电力传输到复杂的信号连接，从消费电子到航空航天，电源连接器的应用范围正在不断扩大，技术要求也在不断提高。未来，随着电子设备向小型化、智能化、高功率密度方向发展，电源连接器也将朝着高频高速、高密度、高可靠性、智能化的方向演进。了解电源连接器是什么及其工作原理、分类特性和选型要点，对于电子工程师和设备设计人员具有重要的实践意义。正确选择和使用电源连接器，不仅能确保设备的可靠运行，还能提高系统的整体性能和安全性。
