TE 2-2287923-0 2位缆到板射频连接器 现货

泰科2-2287923-0是一款缆到板连接器，专为印刷电路板边缘安装设计。该设备采用单行两路插针端子配置，阻抗为50Ω，工作电压高达800VAC，最大电流1A，适用于0-6000MHz频率范围的信号处理应用。主体由尼龙玻璃纤维增强（PA GF）材料制成，水蓝色壳体，带屏蔽功能。端子中心接触件和射频端子均镀金以增强高频性能，外部端子镀锡；接合插针直径0.51mm。安装方式为通孔焊接固定，PCB保持特性由锡镀层确保，尺寸为24.5mm长×15.5mm宽×10.45mm高。工作温度范围-40至105°C，阻燃等级符合UL 94V-1/V-2标准，兼容SAE/USCAR-17，适合工业及汽车信号系统。不可密封，键控代码为Z。

一、2-2287923-0中文手册

分类	详情

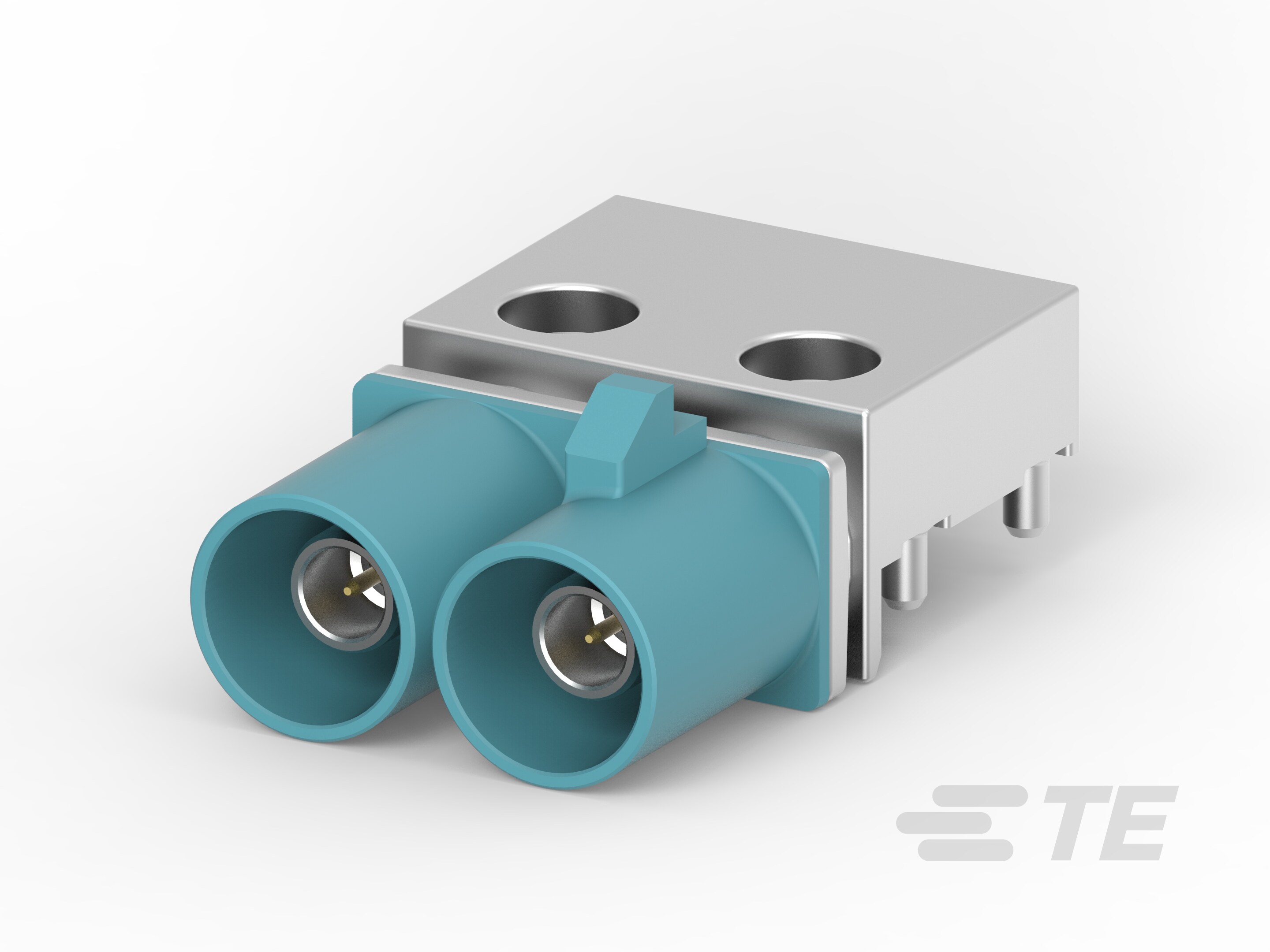

产品图
产品型号	2-2287923-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	是
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287923-0现货
原厂手册	2-2287923-0数据手册.PDF

二、2-2287923-0配套型号

三、2-2287923-0适用领域

泰科2-2287923-0连接器专为高可靠性电子互连设计，其技术特性适配以下核心应用领域：

1. 通信与射频设备

50Ω阻抗匹配与0-6000MHz高频传输能力，保障基站、路由器及射频模块的信号完整性。金镀层（Au）端子确保低损耗接触，锡（Sn）外部端子提供稳定焊接，PCB通孔安装方式增强抗振动性能，屏蔽设计有效抑制电磁干扰。

2. 工业控制与自动化

PA GF材质壳体（耐温-40℃至105℃）结合UL 94V-1/V-2阻燃等级，耐受工厂高温、油污环境。8mm中心距布局优化PCB空间利用，前端面板安装与焊尾固定机制实现设备机柜的快速布线及机械稳定性。

3. 汽车电子系统

键控代码Z防误插设计，通孔焊接端子满足车载ECU、传感器模块对振动可靠性的严苛需求。1A电流负载能力适配低功耗控制电路，SAE/USCAR-17兼容性验证符合车规级连接标准。

4. 能源与电力设备

800VAC工作电压支持光伏逆变器、储能系统控制板的直流辅助电源连接，水蓝色壳体在工业环境中提供快速视觉识别。边缘安装方向适配紧凑型PCB布局，降低机柜内部线缆复杂度。

5. 精密仪器与测量设备

0.51mm插针直径实现精密信号传输，-40℃至105℃宽温域覆盖极端测试环境。金镀层接触件减少微弱电流损耗，通孔端接保障高振动场景下的持久电气连接。

该连接器通过高频优化、宽温域耐受及车规级防误插设计，为关键电子系统提供抗干扰、耐候性的互连解决方案，水蓝色壳体显著提升工业设备维护辨识效率。

四、2-2287923-0常见问题与解决方案

1. 安装稳定性不足

问题：边缘安装型焊尾结构在振动环境中易因缺乏辅助固定导致焊点应力集中，引发连接器位移或脱焊。

方案：
