泰科TE 5-2287923-1缆到板连接器50Ω屏蔽现货
泰科5-2287923-1是TE Connectivity的一款缆到板连接器，专为PCB边缘安装设计，应用于信号传输电路。其结构包括2位插针端子，具有50Ω阻抗和0-6000MHz工作频率范围，支持800VAC工作电压和1A最大电流。主体采用PA GF材料，镀金中心端子和锡外部端子确保高可靠性，工作温度范围为-40°C至105°C。尺寸为24.5mm（长）×15.5mm（宽）×10.45mm（高），中心间距8mm，乌黑色壳体符合UL 94V-1/V-2阻燃等级，兼容SAE/USCAR-17标准，适合工业及汽车信号处理环境。
一、5-2287923-1中文手册
| 分类 | 详情 |
|---|---|

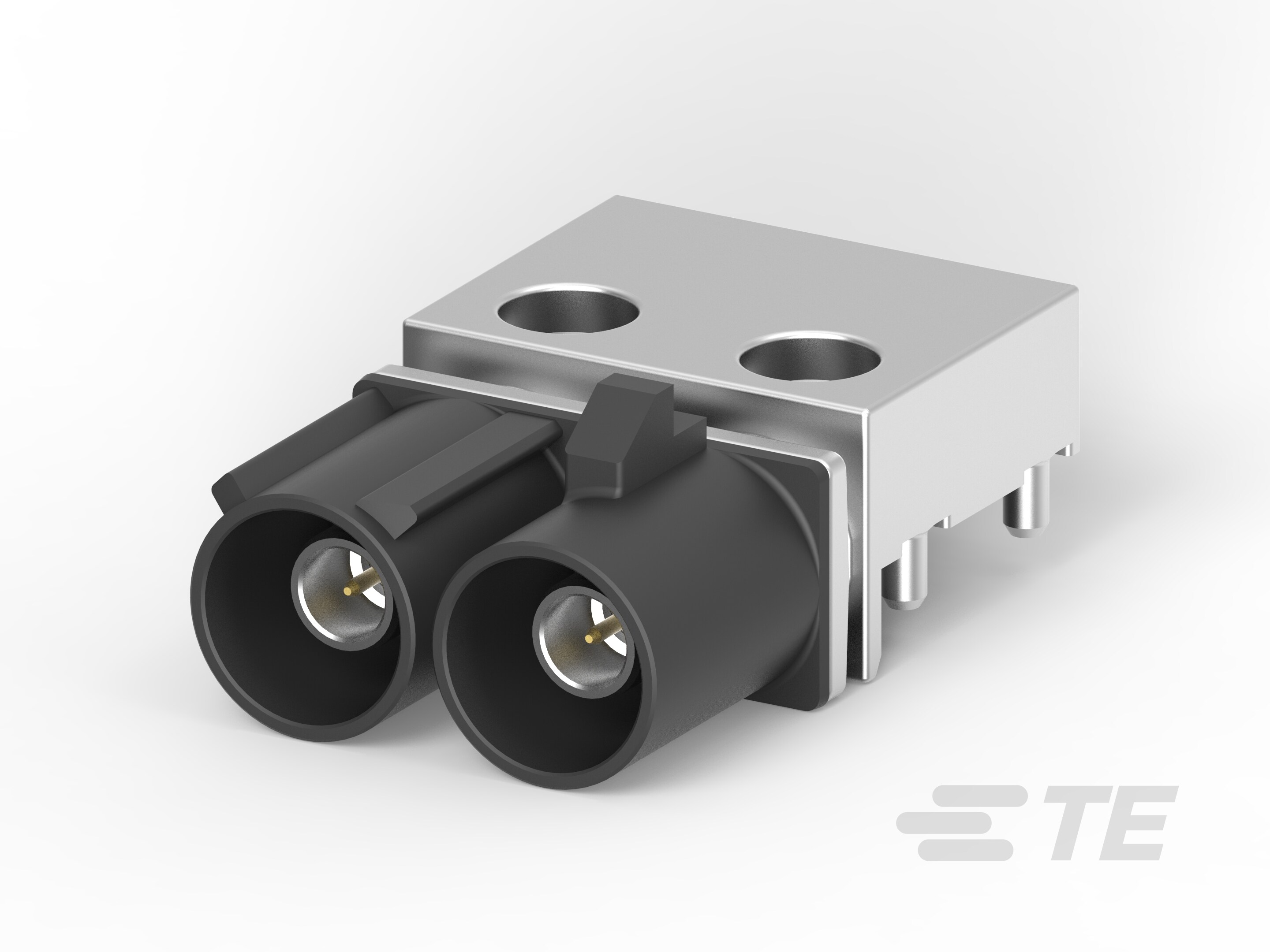

| 产品图 |  |
| 产品型号 | 5-2287923-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | A |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 260 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287923-1现货 |
| 原厂手册 | 5-2287923-1数据手册.PDF |
二、5-2287923-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-1 | 暂无 |
| 更多配套型号查询 | 5-2287923-1配套型号大全（暂无） |
三、5-2287923-1适用领域
泰科5-2287923-1连接器凭借其高频传输稳定性、工业级防护及精准结构设计，在以下关键领域具有广泛应用价值：
1. 汽车电子系统
符合SAE/USCAR-17标准，105℃高温耐受性（-40–105°C）适应发动机舱环境；通孔焊接配合板安装固定设计，抵御车辆震动冲击，确保ECU控制单元、传感器线束等关键信号传输的长期可靠性。镀金端子(接触部)与锡焊尾组合提升抗氧化能力。
2. 通信与射频设备
50Ω阻抗匹配与0-6GHz宽频带特性，保障基站天线、路由器等设备的射频信号完整性；8mm[.315in]中心间距优化信号隔离度，屏蔽结构抑制电磁干扰，适用于板对缆高速数据传输场景。
3. 工业自动化控制
PA GF材质壳体（UL 94V-1/V-2阻燃）耐受油污及化学腐蚀，边缘安装方式适配控制柜紧凑布局；1.2mm[.02in]接合插针直径确保微电流信号精度，支持PLC模块、电机驱动器的低电流控制回路稳定连接。
4. 户外能源设备
-40℃低温启动能力满足光伏逆变器、风电控制器户外工作需求；乌黑色外壳提升紫外线耐受性，板安装固定结构抵御风载振动，为能源转换设备提供持续电力连接保障。
5. 通用电子设备
通孔焊接技术提升PCB端接强度，1位单行布局适配高密度电路板设计，镀锡端子降低成本的同时保证消费电子、家用电器等大批量产品的信号连接稳定性。
该连接器通过高频性能优化、机械应力消除设计及宽温域适应性，在振动、温度交变等复杂工况中保持信号传输一致性，镀金接触件进一步强化长期电接触可靠性。
四、5-2287923-1常见问题与解决方案
1. 焊尾安装稳定性不足
问题：边缘安装型焊尾在振动场景下易发生焊点疲劳，导致连接器与PCB接触不良。
方案：采用加固支架分担机械应力，焊接后增加环氧树脂点胶工艺，重点强化焊尾与板面结合强度。
2. 端子接触电阻异常
问题：直径0.51mm的金镀层插针因微动磨损或污染，引发接触电阻增大（电流负载≤1A时敏感）。
方案：使用异丙醇清洗接触面，定期检测端子电压降；高震动环境下建议采用三触点冗余端子设计。
3. 外壳耐候性局限
问题：PA-GF（玻纤增强尼龙）外壳在连续85℃以上环境易发生蠕变变形，极端温度（105℃）加速老化。
方案：优化散热路径避免局部过热，强腐蚀环境（酸/碱）建议增加硅胶防护套，定期进行壳体形变检测。
4. 高频信号完整性下降
问题：6GHz工作频段下阻抗失配（标称50Ω），引发信号反射。
方案：严格控制PCB微带线阻抗公差±5%，连接器安装位避免90°走线拐角，必要时添加EMI吸波材料。
5. 键控匹配失效
问题：键控代码A未对齐导致公母端偏位，插针侧向应力超过0.5N·m。
方案：安装前使用对位工装验证接口啮合度，操作时遵循轴向垂直插入规范，禁用斜插强制对接。
