泰科TE 5-2287923-3 缆到板连接器 2位高频信号蓝 现货

泰科5-2287923-3是一款缆到板（cable-to-board）通孔焊接式射频连接器，采用单排双位设计，中心间距8mm，适用于高频信号传输。其阻抗为50Ω，工作频率范围0-6000MHz，支持高达800VAC的工作电压。主体采用PA GF（玻纤增强尼龙）材质，具备屏蔽功能以确保信号完整性。端子接触部及射频中心端子均镀金，外部端子镀锡，提供稳定电气性能。该连接器通过通孔焊接固定于PCB边缘，前端安装方式，符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准。工作温度范围-40°C至105°C，适用于汽车电子、通讯设备等需要高可靠性连接的领域。

一、5-2287923-3中文手册

分类	详情

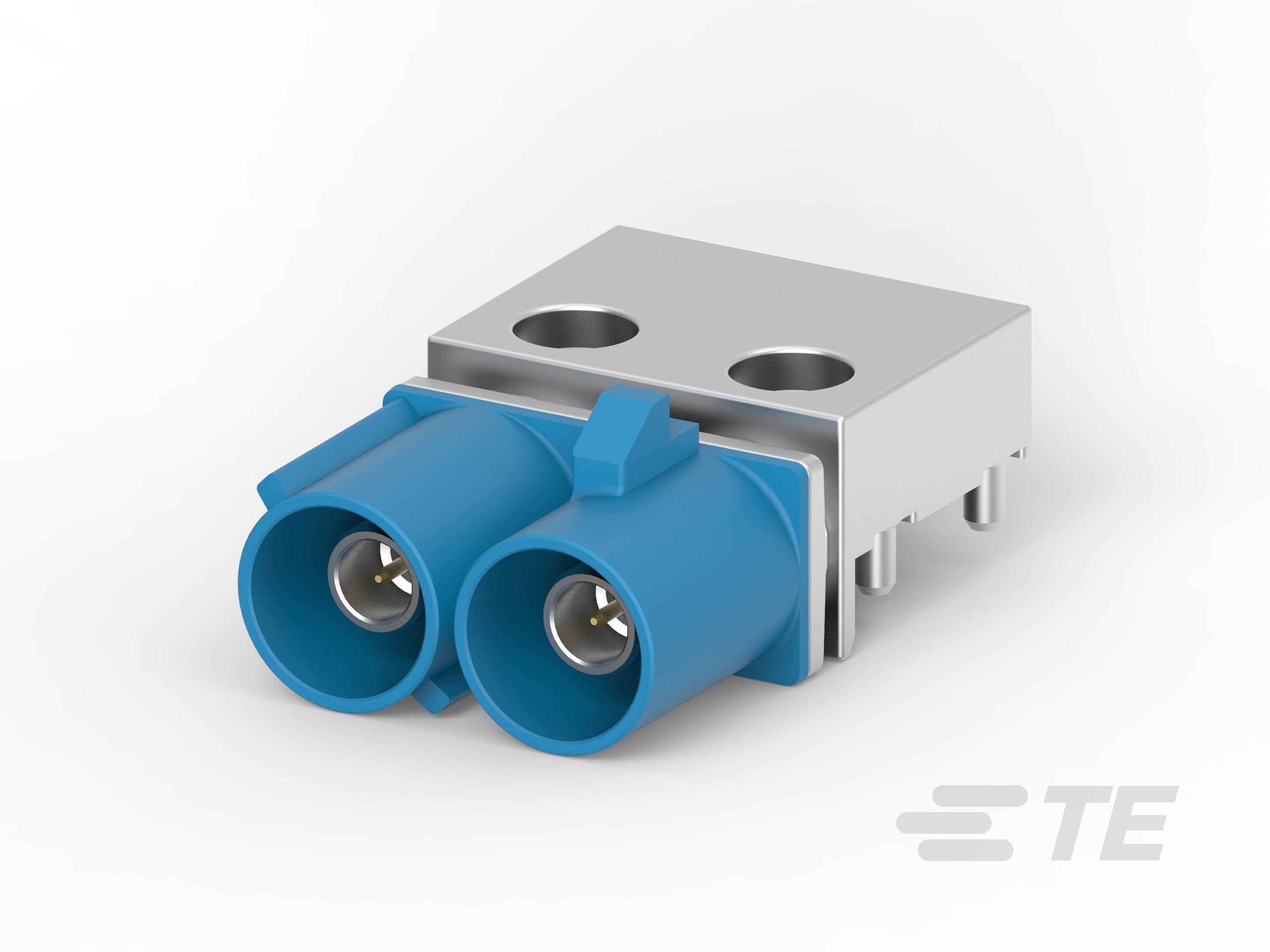

产品图
产品型号	5-2287923-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	是
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	260
电介质材料	PCT
采购入口	5-2287923-3现货
原厂手册	5-2287923-3数据手册.PDF

二、5-2287923-3配套型号

三、5-2287923-3适用领域

泰科5-2287923-3连接器专为信号传输设计，具有高阻抗特性、射频兼容性及工业级耐用性，主要应用于以下关键领域：

1. 汽车电子系统：缆到板连接方式支持车载ECU及线束接口，SAE/USCAR-17标准确保在宽温环境（-40°C至105°C）中稳定运行，金电镀端子提供可靠接触，防止误插问题，保障行车安全与控制信号完整性。

2. 通信与数据传输：50Ω阻抗与0-6000MHz工作频率适配高频信号需求，屏蔽结构有效抑制干扰，适用于基站、路由器等设备的线到板连接，8mm间距平衡密集布局与信号完整性。

3. 工业自动化与机械控制：PA GF外壳材料结合宽温范围（-40°C至221°F），适合传感器及控制设备在工厂或机床环境中的信号链路，通孔焊接安装确保高振动场景下的固定强度。

该连接器通过键控代码C机制及锡镀PCB保持特性，实现长期稳定连接，信号蓝外壳便于设备内部快速识别，满足复杂应用中的可靠性要求。

四、5-2287923-3常见问题与解决方案

1. PCB安装松动或脱落

问题：焊尾固定方式结合边缘安装方向，在振动或机械应力下易引发连接器位移或脱焊，影响信号传输。

方案：确保焊接过程严格遵循通孔工艺标准，添加卡扣或绑带类附件分散应力；设计中建议集成辅助支撑结构增强固定。

2. 端子接触不良

问题：插针端子金电镀层可能因压接高度偏差超公差（标准±0.2~0.5mm）或氧化增加接触电阻，导致信号不稳定或失效。

方案：操作时使用专用工具维持压接精度并清除氧化层；定期检查端子完整性，必要时更换新端子以避免连接中断。

3. 外壳变形或老化

问题：PA GF主体材料在高温环境（接近105°C上限）或长期暴露下易软化变形，并可能因外部腐蚀加速材料劣化。

方案：控制应用环境温度不超过80°C，避免强酸/碱接触；高要求场景改用金属外壳型号，并实施定期壳体完整性检查。

4. 键控对准偏差

问题：键控代码C未与公端匹配或端子排列顺序错误时，引发连接不稳定或插针直径误差导致的插入失效。

方案：安装前严格核验键控代码和排列配置；使用对准工具辅助定位，确保精准对接并减少机械应力。

5. 温度与频率适应性差

问题：工作温度范围宽但限值敏感（最高105°C/221°F），且高频应用（如6000MHz）中阻抗不匹配可能引起信号损失。

方案：环境温度监控以保持在-40°C至105°C区间，避免热冲击；应用中确保信号源频率适配50Ω阻抗要求，优化PCB布局减少干扰。
