TE 5-2287923-6 射频缆到板连接器现货
泰科5-2287923-6是TE Connectivity生产的一款双位射频缆到板连接器，专为信号电路设计，阻抗为50Ω，工作频率覆盖0-6000MHz，最大工作电压达800VAC，额定电流1A。主体采用PA GF材料，PCB边缘安装方向通过通孔焊接固定，具备屏蔽功能以优化信号完整性。端子插针接触部镀金，外部端子镀锡，确保高频可靠连接。物理尺寸紧凑（长度24.5mm×宽度15.5mm×高度10.45mm），中心间距8mm，工作温度范围-40°C至105°C，符合UL 94V-1/V-2阻燃等级和SAE/USCAR-17标准，壳体为坚果褐色，电介质材料为PCT，适用于工业电子及通信设备的稳定板端连接。
一、5-2287923-6中文手册
| 分类 | 详情 |
|---|---|

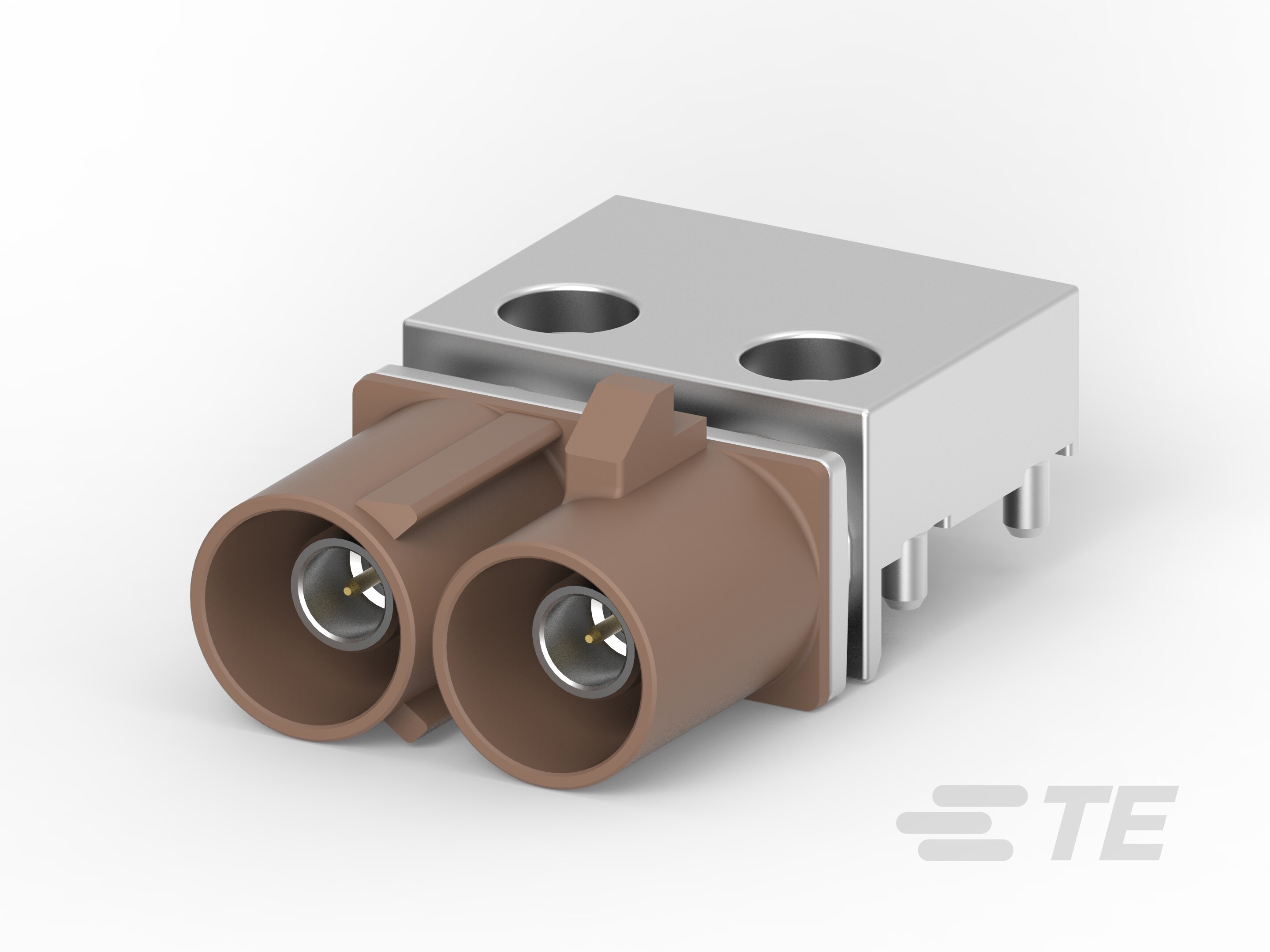

| 产品图 |  |
| 产品型号 | 5-2287923-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 260 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287923-6现货 |
| 原厂手册 | 5-2287923-6数据手册.PDF |
二、5-2287923-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-6 | 暂无 |
| 更多配套型号查询 | 5-2287923-6配套型号大全（暂无） |
三、5-2287923-6适用领域
泰科5-2287923-6连接器凭借其高可靠性、宽温适应性及信号完整性，适用于以下领域：
1. 工业自动化与设备控制：PA GF材料主体（耐受-40℃至105℃温变）结合屏蔽设计抑制电磁干扰，适用于电机控制板、PLC系统等高振动场景，确保传感器数据传输的稳定性。
2. 汽车电子系统：兼容SAE/USCAR-17标准，2位紧凑布局（8mm间距）及金镀层端子（插针直径0.51mm）提供低阻抗连接，适用于ECU模块、车载通信单元，保障高速信号在严苛环境中的完整性。
3. 通信基础设施：50Ω阻抗匹配及0-6000MHz工作频率支持射频信号传输，适用于基站设备、路由器等PCB板端接线，通孔焊接安装确保长期耐久性。
4. 消费电子与家电：坚果褐色外壳提升辨识度，1行2位结构适配紧凑PCB布局，如智能家电控制板，焊接固定机制简化装配流程。
5. 能源与户外设备：800VAC高工作电压及宽温范围适应逆变器、光伏控制器等，绝缘防护设计减少潮湿环境下的短路风险。
该连接器通过PCB边缘安装、端子应力消除及UL 94V-1/V-2阻燃认证，在动态环境中实现可靠信号传输，坚果褐色外壳进一步优化工业场景的视觉识别。
四、5-2287923-6常见问题与解决方案
1. 焊接稳定性不足
问题：通孔焊接式安装易因振动或机械应力导致焊点疲劳开裂，尤其边缘安装缺乏辅助固定结构。
方案：采用阶梯式焊接工艺（预热PCB至100℃±5℃），焊后增加环氧树脂点胶加固焊点，安装支架分散应力。
2. 高温环境性能衰减
问题：PA GF材质外壳在持续>85℃高温下（如引擎舱）可能发生塑性变形，影响端子对准精度。
方案：工作环境超过85℃时更换金属外壳型号（如6-2174872-1），或在连接器背部加装铝制散热片。
3. 高频信号失真
问题：6GHz高频应用下，锡镀层焊尾与金镀层端子接触面易产生阻抗突变（标称50Ω公差±5Ω）。
方案：使用矢量网络分析仪(VNA)校准PCB传输线阻抗，端子焊接后氩气保护防氧化，确保接触面金层完整性。
4. 密封失效风险
问题：非密封设计在湿度>80%RH环境中，湿气易沿焊尾毛细渗入导致端子电化学迁移。
方案：PCB涂覆三防漆（厚度50±10μm），密封垫片加装在连接器与面板接触面，控制环境湿度≤75%RH。
5. 端子插拔力衰减
问题：0.51mm直径插针经200次插拔循环后，镀金层磨损致接触电阻上升>10mΩ。
方案：定期清洁端子并涂抹纳米润滑剂（如NYCO Grease GN75），单次插拔力控制在0.5-1.5N范围。
