泰科TE5-2287923-8缆到板2位50Ω屏蔽信号连接器现货
泰科5-2287923-8是一款缆到板连接器，专为印刷电路板边缘安装设计，适用于信号传输应用。它采用双位结构（2位、1行），阻抗50Ω，工作电压达800VAC，频率范围覆盖0-6000MHz，适合高频信号处理。端子类型为插针，中心接触件电镀金（Au），外部端子电镀锡（Sn），提供1A额定电流和可靠导电性。主体材料为PA GF增强塑料，壳体呈紫色，尺寸紧凑（长24.5mm×宽15.5mm×高10.45mm）。具备屏蔽功能，工作温度范围为-40°C至105°C，符合UL94V阻燃标准和SAE/USCAR-17兼容性，适用于汽车或工业电子场景。
一、5-2287923-8中文手册
| 分类 | 详情 |
|---|---|

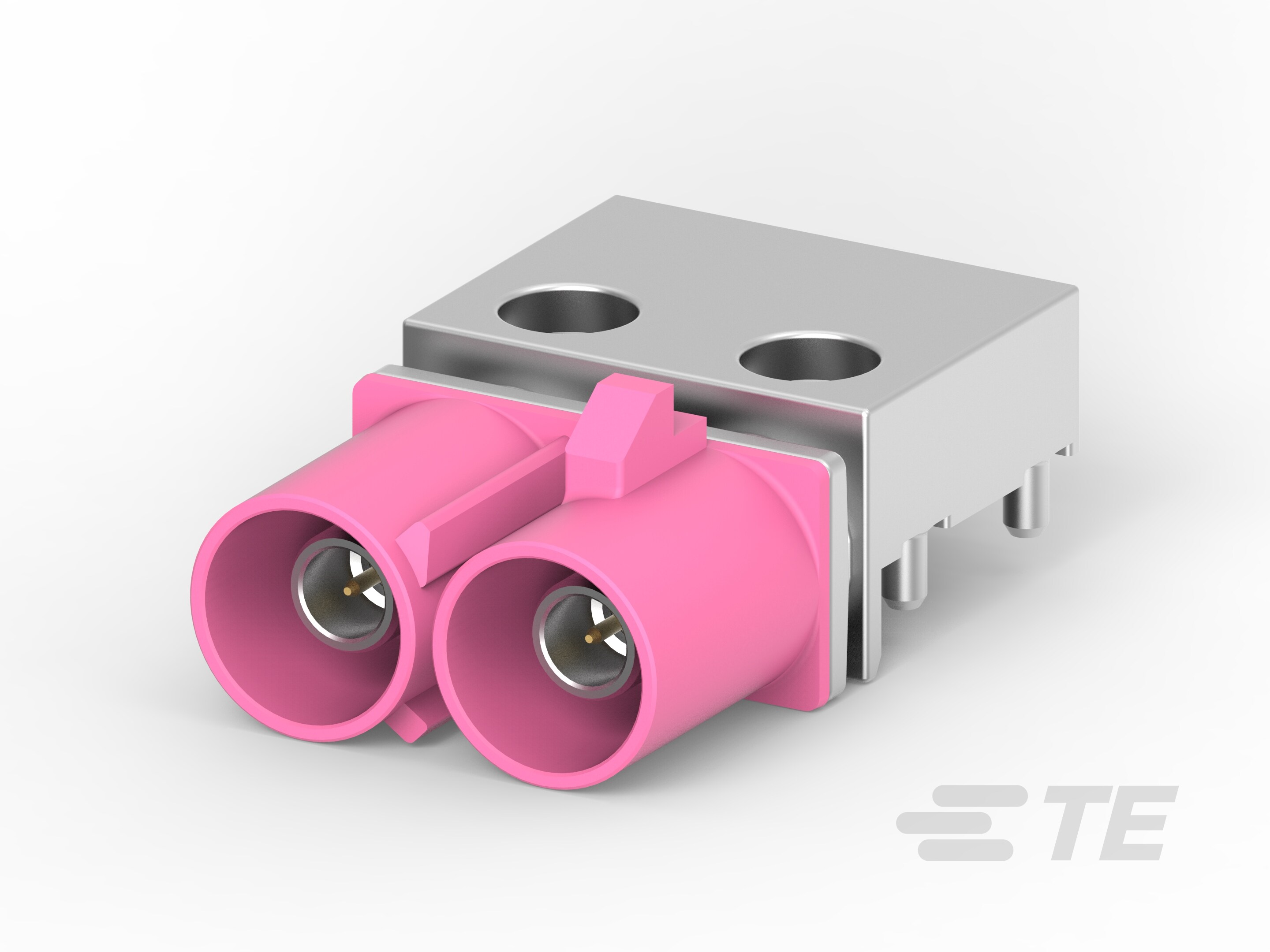

| 产品图 |  |
| 产品型号 | 5-2287923-8 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | H |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 紫色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 15.5mm[.61in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 260 |
| 电介质材料 | PCT |
| 采购入口 | 5-2287923-8现货 |
| 原厂手册 | 5-2287923-8数据手册.PDF |
二、5-2287923-8配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-8 | 暂无 |
| 更多配套型号查询 | 5-2287923-8配套型号大全（暂无） |
三、5-2287923-8适用领域
泰科5-2287923-8连接器凭借其高频稳定性、耐高温性能及坚固结构，广泛应用于以下领域：
1. 汽车电子系统：50Ω阻抗匹配及0-6000MHz工作频率适应车载通信需求，SAE/USCAR-17兼容机制确保发动机控制单元（ECU）和传感器接口的可靠信号传输，屏蔽设计抑制电磁干扰，保障行车安全与数据传输精度。
2. 工业控制与自动化：PA GF主体材料耐受-40°C至105°C工作温度范围，800VAC高工作电压及UL 94V-1/V-2阻燃等级适应工厂机械的高负荷环境，2位单行边缘安装设计简化PCB板端连接，支持电机驱动器与控制系统的高振动场景。
3. 通信与数据传输设备：金端子接触与锡PCB固定镀层优化信号完整性，8mm间距布局平衡抗干扰能力，屏蔽结构与宽带频率特性适用于路由器、基站内部射频模块，确保5G和物联网设备的高效线缆到板连接。
4. 消费电子与小型仪器：紧凑尺寸（10.45mm高×24.5mm长）及通孔焊接端接适配便携设备，如电源管理系统和测试仪器，50Ω阻抗匹配高频信号链，紫色壳体增强设备内部辨识度。
该连接器通过精密屏蔽、宽温适配及标准兼容性，确保在严苛电气环境中实现长期稳定传输，紫色外壳进一步提升工业密集装配中的视觉可管理性。
四、5-2287923-8常见问题与解决方案
泰科5-2287923-8连接器是一款缆到板式连接器，专用于信号传输应用，具备2位引脚配置、50Ω阻抗特性，支持最高800VAC工作电压和0-6000MHz频率范围。主体采用PA GF（聚酰胺玻璃纤维）材料，端子类型为插针，接触部电镀金，有效降低电阻并优化高频性能。PCB安装方向为边缘固定，通孔焊接方式，适用于汽车、通讯和工业仪器等场景。基于其设计特性和环境适应性，以下总结了该型号的常见问题及专业解决方案，旨在提升长期可靠性和操作稳定性。
1. PCB安装稳定性不足
问题：边缘安装类型在振动或外力作用下可能松动，导致连接器脱落或位移，影响信号传输可靠性。
方案：添加应力消除附件（如卡扣或PCB支撑架），确保电缆受力分布均匀；或采用加强固定结构分散机械应力，避免单点负载。
2. 高温环境引发外壳变形
问题：PA GF材料在接近上限温度（105°C）或腐蚀性环境中可能出现软化或轻微变形，影响机械完整性和电连接。
方案：严格控制工作温度在-40°C至105°C范围内；避免暴露于强酸、碱液环境；必要时，在高温应用中选用增强支架或兼容材料替代品。
3. 端子接触电阻异常
问题：金电镀插针压接不当或氧化层积累可能导致接触不良，增加电阻值并影响高频信号质量。
方案：按压接公差规范（±0.2-0.5mm）操作，使用专用工具清洁端子氧化层；在潮湿环境定期维护，必要时更换端子以确保低阻连接。
4. 键控对准偏差导致连接不稳
问题：键控代码H未精确匹配公端键位，引发对准偏移或不完全插入，降低连接器锁定强度。
方案：安装前核对两端键控代码H及引脚排列顺序；利用对准定位工具辅助操作，确保插接过程精准无误。
5. 高频信号干扰风险
问题：在高频应用（如6000MHz信号传输）中，屏蔽层损伤或接地不当可能引入电磁干扰（EMI），影响信号完整性。
方案：定期检查屏蔽结构完整性；确保PCB接地路径低阻有效；在敏感应用中增加EMI防护涂层或优化走线设计。
