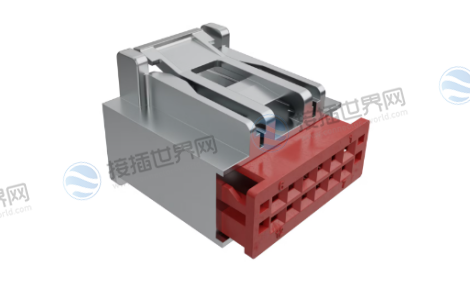

莫仕30700-1120 Micro-Fit 3.0插座外壳 双列12路13A高电流

莫仕30700-1120是Micro-Fit 3.0系列双列12路插座外壳，间距3.00mm，采用自然色尼龙材质，阻燃等级UL 94V-0。每路支持13A电流，带CPA锁确保连接可靠，支持盲插导向，工作温度-40℃至+105℃，适用于电源传输及线对板/线对线连接。

^{一、莫仕30700-1120中文数据手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	30700-1120
现货采购入口	30700-1120现货
状态	在售（Active）
类别	连接器外壳（Connector Housings）
系列	30700
产品家族	Micro-Fit 3.0 连接器
产品名称	Micro-Fit 3.0
产品说明	Micro-Fit 3.0 插座外壳、双列、12路、UL 94V-0阻燃等级、自然色、带CPA锁（连接器位置保证）
应用场景	电源传输、线对板连接、线对线连接（Power, Wire-to-Board, Wire-to-Wire）
备注	每路最大电流13A（配接30750系列端子，压接至16号线规电线）；支持盲插导向，防误插设计
UPC编码	800753583655
UL认证编号	E29179
CSA认证编号	LR19980
最大电路数	12
树脂颜色	自然色（Natural）
阻燃等级	94V-0
部件属性	插座（Receptacle）
符合灼热丝规范	否（No）
插接极性	是（Yes）
锁定插接部位	是（Yes）
树脂材料	尼龙（Nylon）
净重	2.850克（g）
行数	2（双列）
包装形式	袋装（Bag）
面板安装式	否（No）
插配接口间距	3.00mm
终端界面间距	3.00mm
有极性插配件	是（Yes）
可堆叠	是（Yes）
工作温度范围	-40℃ 至 +105℃
适配产品	Micro-Fit 3.0 系列端子（30750/30760系列）、配对插头外壳（30701系列）

^{二、莫仕30700-1120应用领域}

莫仕30700-1120隶属于经典的Micro-Fit3.0产品家族。其官方定义为“双列12路插座外壳”，但更贴切的理解应是：一款专为中小功率、高密度、高可靠性互连需求设计的“精密骨架”。其3.00mm的间距(pitch)在有限的板空间内实现了12路高达13A的电流传输能力，这种“小身材，大能量”的特性，奠定了其独特的应用地位。

1.工业自动化与控制系统：应对严苛环境的稳定基石

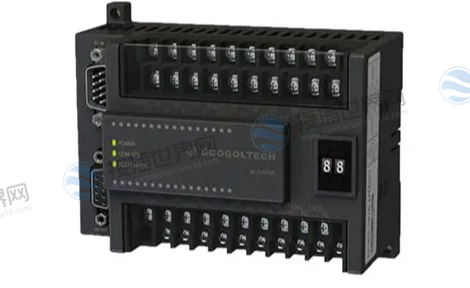

在PLC(可编程逻辑控制器)、I/O模块、伺服驱动器及工业传感器网络中，连接器需要承受振动、宽温变化以及可能存在的粉尘干扰。

场景匹配：

宽温域可靠性：-40℃至+105℃的工作温度范围，确保设备在低温车间或高温机箱旁稳定运行，无惧季节性温差与自身发热。

防误插与锁定保障：其CPA(连接器位置保证)锁和极性设计，对于维护工程师而言至关重要。在复杂的配线柜中，能有效防止因误插导致的短路或信号错乱，锁定机构确保在持续振动下连接不松脱。

UL94V-0阻燃等级：为工业环境中的电气安全提供了基础防线，降低了火灾蔓延风险。

2.新能源与电力电子：高效电源传输的关键节点

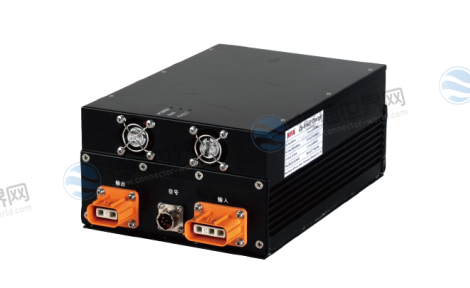

在光伏逆变器、车载充电机(OBC)、小功率储能系统(UPS)及电源模块中，高效的电源分配与可靠的线对板连接是生命线。

场景匹配：

13A高电流承载：配合30750系列端子，能稳健承担分支电路的功率传输任务，其设计余量为系统长期满载运行提供了保障。

盲插导向设计：在模块化电源设计中，盲插功能极大简化了生产组装与现场维护流程，提升效率，降低对操作人员的技术依赖和可能的插损。

可堆叠性：便于设计多通道并联的电源母线结构，实现灵活的功率扩展。

3.高端商业设备与通信基础设施：追求长期合规与耐用性

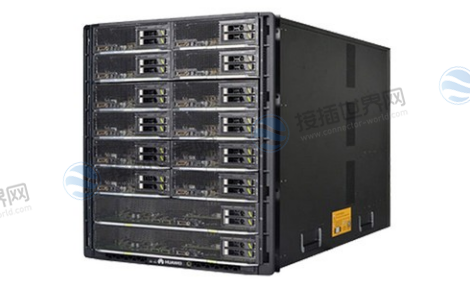

用于企业级服务器内部组件(如风扇、硬盘背板电源)、基站设备辅助单元、以及高端安防/音视频控制设备的内部互联。

场景匹配：

全生命周期环保合规：其对中国RoHS、欧盟RoHS、ELV及低卤素(IEC61249-2-21)的全面符合，是进入全球市场、服务跨国客户的准入门槛。对于采购员，这意味着减少因法规变更带来的供应链中断风险。

材料与工艺耐受性：尼龙(PA)材质提供了良好的机械强度与电气绝缘性，适应设备内部可能存在的化学环境(如微量析出气体)。

关于REACHSVHC的理性看待：资料提及含有D4、D5、D6等环状硅氧烷(依据2025年6月25日决议)。这是当前连接器行业使用硅橡胶材料(可能用于密封圈或相关组件)时普遍面临的合规披露议题，通常含量极低且处于监管通报阶段。工程师与采购员需将此作为“供应链透明度信息”而非“禁用风险”，在面向欧盟的极致环保要求项目中，可与供应商进一步确认具体物质含量及豁免情况，作为全面尽职调查的一部分。

三、选型决策关键点与替代考量

对于工程师和采购员，在评估30700-1120时，应围绕以下问题展开：

1.电流与温升：我的持续工作电流是否远低于13A?机箱内实际最高环境温度是多少?确保留有足够余量。

2.配对完整性：它必须与30750/30760系列压接端子及30701系列插头外壳配对使用。务必确认整个互连系统的成本与可用性。

3.锁扣机制需求：CPA锁是必须的吗?在无剧烈振动的场景，简易卡扣或许足够，但CPA提供了额外的心理与物理安全保障。

4.环保优先级：若项目对REACHSVHC“零含有”有强制性要求，则需要联系莫仕获取最新、最详细的物质声明(MSDS)，以进行最终裁定。

5.如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

莫仕30700-1120Micro-Fit3.0插座外壳，是一款在可靠性、安全性与环境合规性之间取得精妙平衡的工业级连接解决方案。它尤为适合那些对连接稳定性要求苛刻、工作环境多变、且需要满足全球市场环保法规的中小功率设备。其价值不仅体现在参数表的“符合”上，更体现在它能够系统性降低整个产品生命周期内的运维风险与合规成本。对于深谙“细节决定成败”的工程师与追求供应链稳健的采购员而言，它代表了一种经得起时间考验的理性选择。
